中国北京，2024年10月23日讯—— Spectrum仪器今日宣布推出全新PCIe旗舰系列任意波形发生器卡（AWG）。科学家和工程师能够通过该系列产品在电脑上直接生成具有高纯度和低失真的高频任意波形。此外，该系列产品和具有成本效益的商业现成（Commercial-of-the-shelf）电脑部件搭配使用，几乎可以生成输出率为10GS/s,带宽为2.5GHz和16位垂直分辨率的任何波形。新系列产品成为了台式任意波形发生器的强大替代方案，因为后者经常会在加载新波形数据时遇到瓶颈。新产品提供的板载内存高达8GSample (16GB),可通过CPU甚至GPU以10GB/s的速度直接传输数据。M5i.63xx系列任意波形发生器由四个不同型号组成，成为所有应用的最佳解决方案。

https://v.youku.com/v_show/id_XNjQzODYxMTE4MA==.html

如果将这些任意波形发生器与合适的计算机搭配，就会成为市场上最强大的信号生成器之一。四种不同型号的任意波形发生器提供的带宽为1.5 GHz和2.5GHz，输出率为10GS/s、5GS/s或3.2GS/s。这些设备能够将16位垂直分辨率与可编程的满量程输出值相结合。单个输出所提供的电压高达±500mV，输入阻抗为50 Ohm；电压为±1.0 V，高负载阻抗或在差模下范围提高一倍。

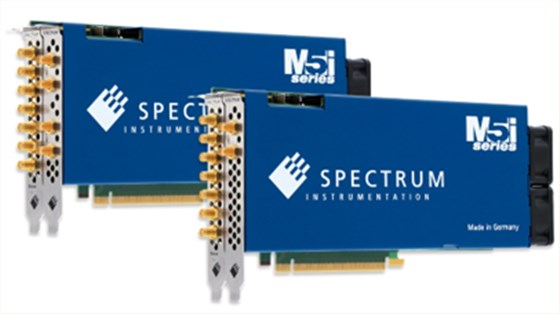

这四个全新任意波形发生器旗舰产品采用PCIe形式，最高速度为10 GS/s，带宽为2.5 GHz，分辨率为16位。

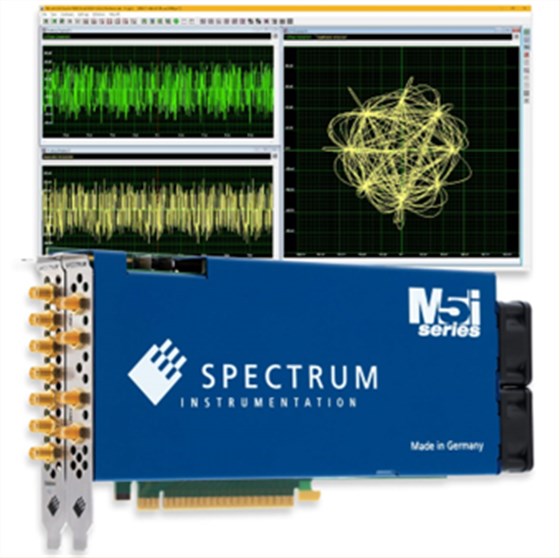

在图中，一个两通道M5i.6357产品能够为一个正交调制产生两个信号（I和Q分量）

每张卡都配备了2GSample板载内存（还有8 GSample可选），并使用16条PCIe Gen 3总线进行高速数据传输。这种超高速总线能以10 GB/s的速度将数据传送至卡片上。对于要求极高的应用程序，数据甚至能够以FIFO模式连续不断地直接传输到任意波形发生器上进行回放——这一过程能够生成无限波形。通过添加Spectrum的SCAPP驱动包，用户可直接在GPU上进行FIFO数据流的传输和接收，从而进一步提升波形处理速度。

波形能够以单次激发、重复模式和多重回放模式进行输出。为了提升内存效率，多重回放模式不仅能够输出分段数据，还能够与FIFO流式传输结合使用。用户可以通过简单的软件命令或触发事件启动波形回放。触发信号能够通过两个外部触发线进行输入。

每张任意波形发生器卡片都有一个或两个模拟输出通道。为了创建更大的多通道系统，您可以将新产品与Spectrum仪器所提供的 Star-Hub时钟和触发同步模块一起使用。Star-Hub能使八张任意波形发生器卡共享一个公共时钟和触发。在16个通道和8个通道上的完全同步输出速率分别为5 GS/s或10 GS/s。

M5i.63xx任意波形发生器系列产品的四种新型号和M5i.33xx数字化仪系列的七种变体是为协同合作而设计的，使其完美适用于刺激响应、接收发射或闭环类测试系统。举例而言，如果使用两个Star-Hub，就可以构建包含8个任意波形发生器和8个数字化仪的超高速MIMO系统。正因如此，用户便可以轻松创建拥有16个发射通道和16个接收通道的系统，而每个通道的速率将高达5GS/s。

为了轻松实现系统集成，产品的前面板上配备了四个多功能SMA连接器。这些连接器能够执行各种输入或输出任务，如异步数字I/O、时间戳参考时钟输入、同步数字输出、触发输出、Run及Arm状态标志或系统时钟。通过将多功能I/O线换为数字输出，能够为任意波形发生器增添另外四个同步输出通道。因此，一张单独的任意波形发生器卡能够在全速状态下同时生成多达2个模拟和4个数字输出。作为可选功能，可以使用一个数字脉冲发生器固件将四个数字输出转换为数字发生器输出。这些新产品的功能在与其它设备进行实验控制或OEM项目对接时都非常有用。

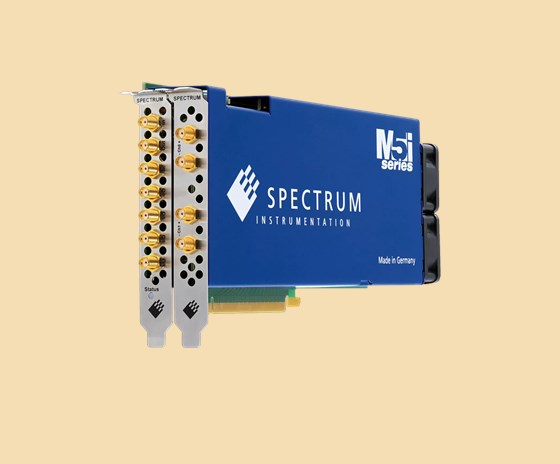

新型旗舰任意波形发生器（AWG）的输出通道为1-2个，可以单端或差分使用（见右侧面板）。

客户可以对新产品进行自由编程，卡片能够在Windows或LINUX系统上运行并使用了主流软件语言。所有产品均配有C++、C#、Python、VB.NET、Julia、Java和IVI的SDK。除此之外，新产品还提供了LabVIEW和MATLAB等第三方软件产品的驱动程序。

Spectrum仪器M5i.63xx系列任意波形发生器现已上市。所有产品均已通过工厂测试并享受五年质保，其中包括软件和固件的终身免费更新。

Spectrum仪器公司成立于1989年，采用独特的模块化理念设计和生产了200多种数字化仪和发生器产品，其中包括PC卡（PCIe和PXIe）以及独立的以太网设备（LXI）。三十多年来，Spectrum仪器的客户遍布全球，产品也被众多行业的领军企业和知名大学使用。Spectrum仪器总部位于德国汉堡附近，旗下产品均享受5年质保以及来自工程师团队的卓越服务。

16 位高速 AWG，最高 10.0 GS/s

•快速 16 位任意波形发生器

•1 或 2 通道版本

•在所有通道上同时生成信号

•每个通道具有独立的 DAC 和放大器

•输出电平可编程高达 ±500 mV 单端至 50 欧姆

•输出电平可编程高达 ±1.0 V 差分至 50 欧姆

•模式：单发、循环、FIFO、多次重播......

•多达 8 G ample 板载内存

•使用 SCAPP 选项从 CUDA GPU 直接传输数据
