数字上变频器（DUC）和数字下变频器（DDC）广泛应用于通信系统，用于高速宽带信号的接发与发送。当信号从基带转换至中频（IF）时，需要使用数字上变频器。而数字下变频器是用于将信号从中频（IF）带转换为基带。本公司提供的数字上下变频采集回放系统，可以满足客户的需求。
1.系统硬件

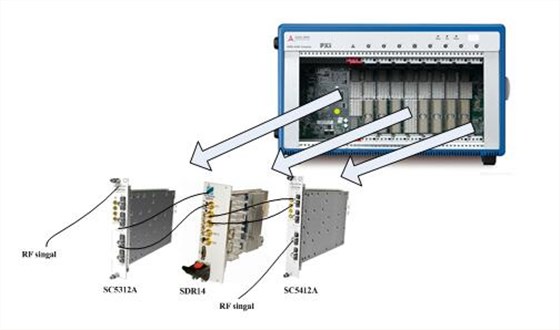

硬件系统由SC5312A一套、SDR14一套、SC5412A一套、PXIe计算机等来构成。
其中各规格如下：
PXIe计机算规格参数：
l8 slot
l350W 工业级直流供电
l输入直流电压范围100V～240V
lIntel Core i5-520E 2.4GHz处理器
l1个320G硬盘、4个usb2.0接口、1个expresscard 34cm接口
l2个千兆以太网口
SC5312A直接IQ数字下变频规格参数：
l下变频范围400MHz～6GHz
l底噪低于-165dBm/Hz
l输入三阶交调截取点高于20dBm
l直流信号可以下变频到160MHz
l可调增益高于60dB
l1 slot、3U、PXIe接口
SDR14数字化仪规格参数：
l2通道AD输入、2通道DA输出
lADC、DAC精度14bit
lAD采样率800MSPS、DA回放速率1600MSPS
l输入电压满量程2.2Vpp
lSMA-F连接头
l50欧姆AC阻抗输入
l输入模拟信号带宽550MHz
l2 slot、3U、PXIe接口
SC5412A直接IQ数字上变频规格参数：
l上变频范围400MHz～6GHz
l输出信噪比高于140dB
l互调失真低于-70dBc
l1 slot、3U、PXIe接口
2.系统功能
环回

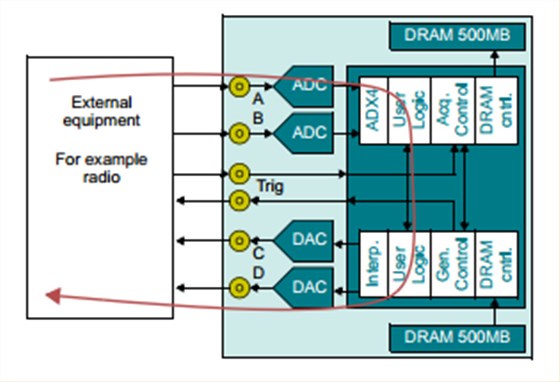

SDR14数字仪器根据SC5312A直接IQ下变频产生的中频信号，经过ADC采集，再通过DAC回放出去。

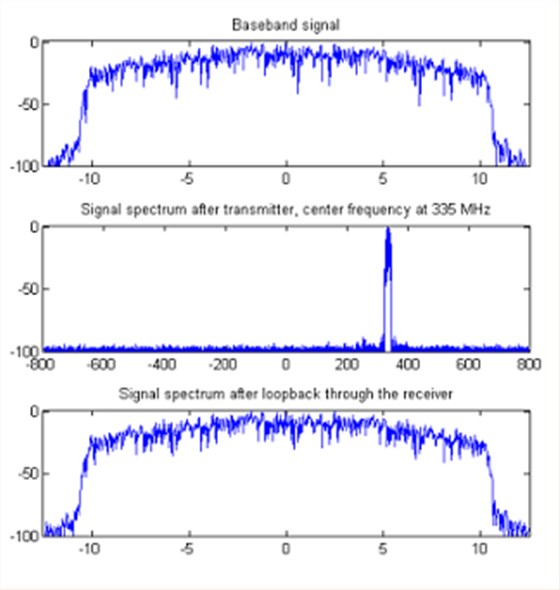

回放
SDR14数字化仪DA内部产生IQ信号经过外部SC5412A上变频模块，回放给AD模块采集，软件显示
3.在线逻辑开发包
SDR14提供用户开放功能FPGA开发，可以根据AD输入信号的不同，进行通信信号的调制解决计算

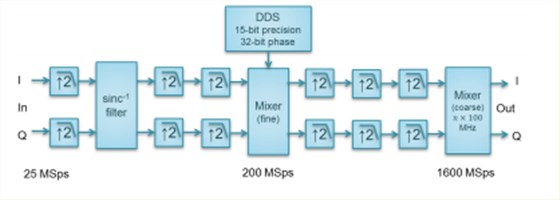

DUC发送

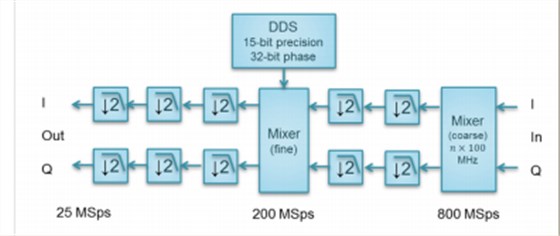

DDC接收
4.系统软件
系统软件包括SC5312A直接IQ数字下变频软件SC5312A soft front panel、SDR14数字化仪软件ADCapturelab以及matlab、c/c++软件二次开发例子、SC5412A直接IQ数字上变频软件SC5412A soft front panel。
SC5312A soft front panel功能：
l可以调节ch1、ch2通道输出信号的幅度、频率
SDR14 ADCapturelab功能：
l可以设置采样率、采样点数

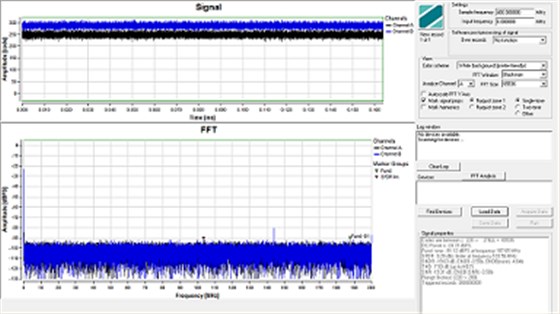

l可以显示时域波形、频域频谱
l可设置FFT点数128～65536
l可以设置触发模式、以及触发采集的模式

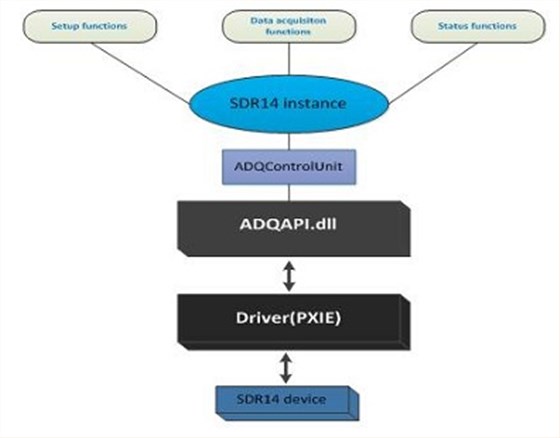

SDR14 MATLAB API功能：
l可以对采集的数据进行MATLAB算法分析

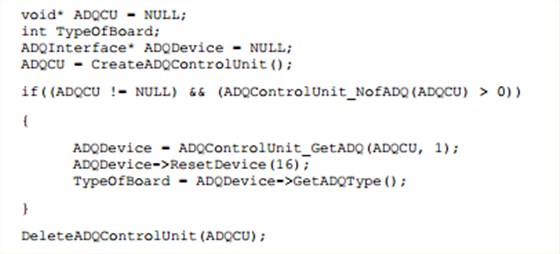

SDR14 c/c++编程
SC5412A soft front panel功能：
可以调节ch1通道输出信号的幅度、频率
