双通道触发采集

实时FFT数据处理系统

应用案例

双通道采集，每路通道需要2GSPS的采样率，每2毫秒采集一次，每次采集数据量为65536*2 Sample。采集的信号频率满足奈奎斯特采样定律。采集数据后，每路通道的数据均做运算以及FFT实时处理，运算处理时间可在500微秒左右。

解决方案

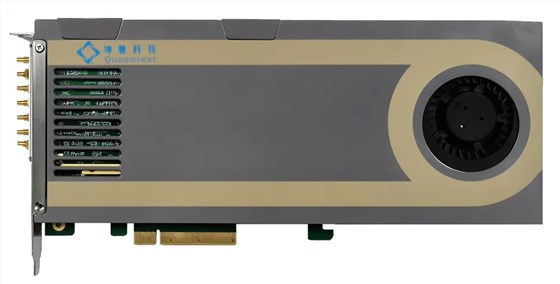

坤驰科技QT7131A+QT7012V3可FPGA进行FFT算法开发，支持外触发，内部秒脉冲触发，以及通触发将采样数据进行实时运行并发送给上位机。

特征及优点

信号模数转换

·14位高分辨率ADC；

·2通道同步模拟输入；

·最高3GSPS采样率；

·采样带宽1.8GHz；

·输入阻抗50Ω。

客户价值

· 采集存储容量8GB；

· 软件与信号处理：

· Windows系统和Linux系统可选；

· 高动态范围；

· 模块支持多种触发方式；

· 电磁兼容，可靠性高；

· 最优性价比。

算法结构

FFT信息

110MHz

300MHz

相位信息

110MHz

300MHZ
