系统规格：

系统提供2套上行和下行收发模块，每个下行模块分别包括4路ADC（接收两对I/Q基带信号），每个上行模块分别包括4路DAC（发送两对I/Q基带信号）。

系统中下行模块选用两块InnovativeDSP的X5-210M4通道14bit高速ADCPCIe采集模块。

a.每块卡有四个独立可调节的14bitADC通道，高采样率达到250MSPS。

b.FPGA为XILINX的V5SX155T，用户可编程，厂家提供全部数据采集/波形发生逻辑和系统架构，用户可以在此基础上添加自己的算法逻辑。

c.每块板上标准配置512MB内存，可作为FIFO，将数据传入计算机中。

d.系统总线接口为PCIEX8,传输速率可以大于1GB/S。

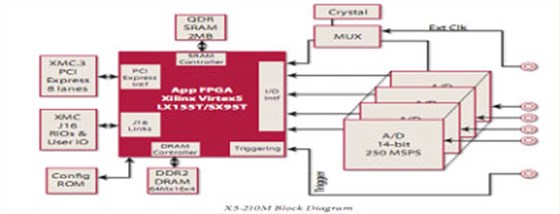

X5-210M架构图

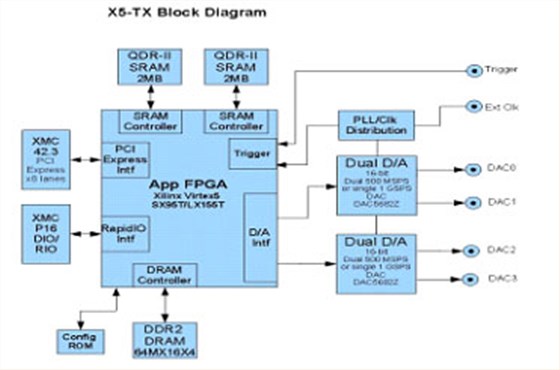

上行通道选用两块InnovativeDSP的X5-TX4通道16bit高速DACPCIe采集模块。

a.每块卡有四个独立可调节的16bitDAC通道，高采样率达到500MSPS。

b.FPGA为XILINX的V5SX95T（由于上行通道逻辑量比较少），用户可编程，厂家提供全部数据采集/波形发生逻辑和系统架构，用户可以在此基础上添加自己的算法逻辑。

c.每块板上标准配置512MB内存，可作为FIFO，将数据传入计算机中。

d.系统总线接口为PCIEX8,传输速率可以大于1GB/S。

每个收发模块分别安装在InnovativeDSP的eInstruments-PC机箱中。

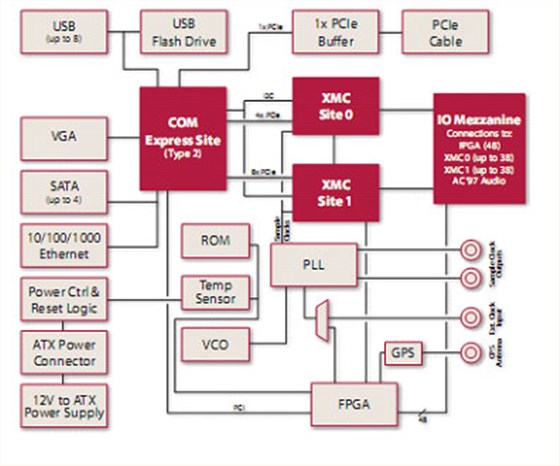

eInstruments-PC的体系架构如下：

计算机的CPU可以选用intel的core2Duo2GHz，内存支持到4GB，机箱中可以同时装入两块模块（如一块上行模块和一块下行模块，组成全双工系统）。

集成显卡，直接连接显示器。重要的该系统集成了两个SATA控制器（内部），同时集成了外部eSATAII磁盘控制器，每个接口能提供3Gb的读写带宽。

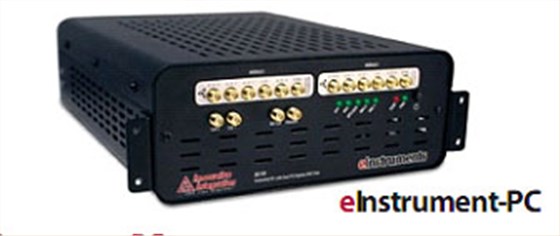

安装完成后的外形图如下：

关于磁盘阵列的解决方案：

由于一个模块的读写带宽为20M（采样率）*4（通道数）*2（每个AD/DA占用2个byte）=160MB/s,如果两个模块同时在一个机箱里工作，那么存储带宽2*160MB/s。幸运的是每个机箱同时并行的提供了2组eSATAII的接口，每个接口可以对应一个AD/DA模块的数据存储，eSATAII接口的带宽为3Gb。市面上有多家厂商提供具有eSATA接口的磁盘阵列，比如一个5盘位的该种磁盘阵列售价为3000人民币左右（不含磁盘）。如果工作在RAID0的模式下，能稳定提供约200MB/s的读写速度，完全满足要求。如果系统工作在全双工模式，需要配置两个该磁盘阵列。

系统软件开发：

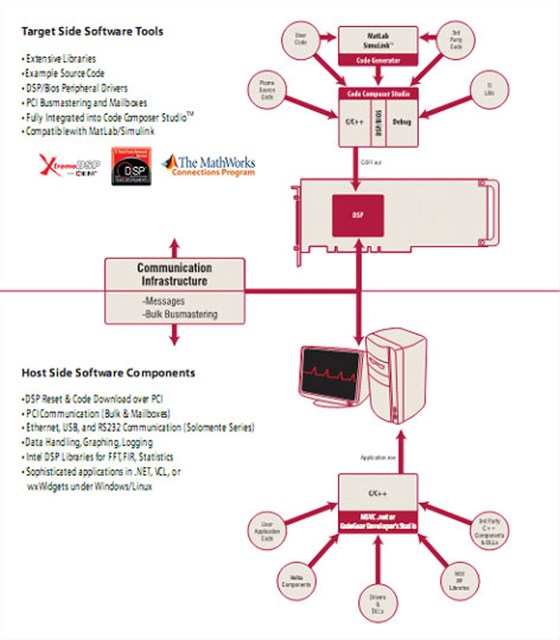

Innovative能提供各种层面的开发软件包:

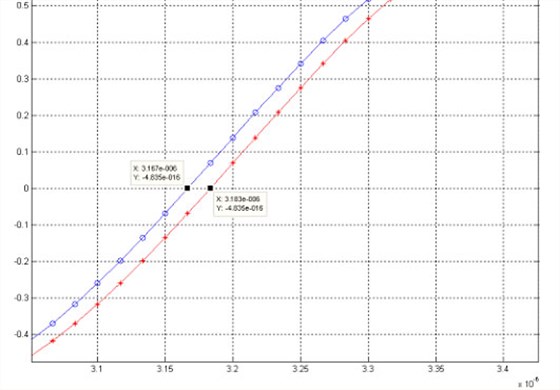

在60M时钟工作下，通道间的相位小延迟为16.67ns，如下图所示：ch0和ch1间产生了16.67ns的延迟：

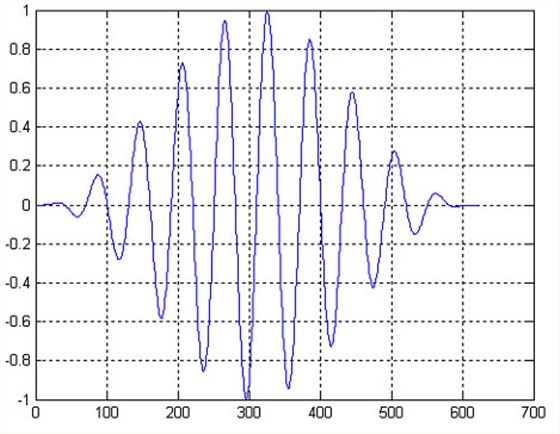

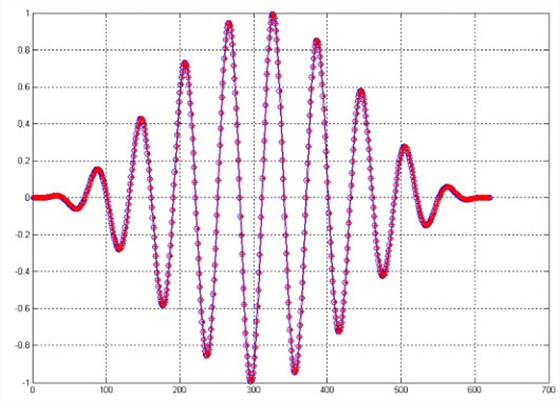

上图表示小通道延迟的情况下DDS中的数据。
