中频采集系统

采集系统规格：
系统采用基于PCIEx8的FPGA开发系统，包括如下几个部分：
1．板载单通道14bit250MSPSADC，采样率可以通过软件设置。
2．低噪声模拟前端，支持-50dBm到-20dBm的中频信号输入。
3．程控增益放大器，可以通过软件设置增益。
4．板载1GBDDR2内存。
5．优化的PCIexpressx8传输接口，支持1200MB/s的连续传输速率。
6．高稳定度，超低低抖动时钟发生器。
7．低噪声电源设计。
8．提供windows下的驱动程序以及API函数，SDK开发包。

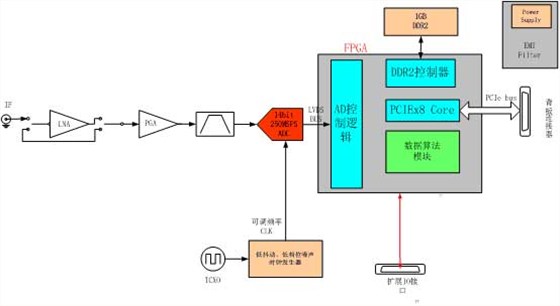

系统框图如下：

系统功能描述：

1.采集通道支持250Msps采样率，14bit；
2.高速信号调理电路，AC耦合，50欧姆/75欧姆阻抗匹配。
3.放大器采用二级放大，级低噪声放大器采用固定20dB增益，可以旁通。第二级为程控增益放大器，范围为-10dB到20dB可调。整体动态范围为-10dB到40dB。
4.带通滤波器中心频率为70MHz，带宽40MHz，二阶滤波器。
5.FPGA逻辑开放，用户可以自定义FPGA逻辑。
6.支持FPGA实时计算FFT。我们采用的FPGA为XilinxXC5VSX95T具备的FFT能力如下：
16bit数据输入，32k点FFT，工作时钟250MHz，需要资源为,LUT3300个，乘法单元9个，延迟约400us。输出数据的虚部和实部。

二次开发API函数：

我们提供丰富的接口函数和系统主要功能的例程，支持C/C++，labview以及Matlab环境下的二次程序开发。
