SDR1200中频信号处理开发系统

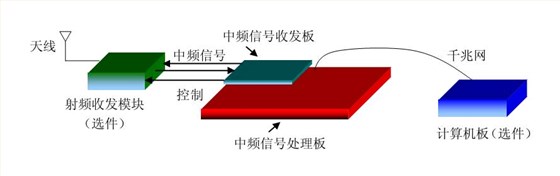

中频信号处理开发系统SDR1200由中频信号收发板、中频信号处理板、计算机板组成，实现中频信号数字化、数字信号处理DDC和DUC、DSP和FPGA开发、网络通信和应用开发等。如下图所示：

其中，中频信号收发板和中频信号处理板通过板间连接器合成为一个中频信号数字化模块，可以根据不同的应用需求，选装相应的中频信号收发板，这样可以灵活地满足应用开发需求。
中频信号处理开发系统SDR1200适用于软件无线电应用开发，可以提供的应用开发资源包括：

·模拟输入和输出前端可以通过更换子板方式灵活地满足具体应用需求；
·提供中频信号处理板上FPGA和DSP的底层硬件控制驱动库；
·根据用户需求提供信号处理和逻辑控制的IP核；
·可提供基于DSP的BIOS开发平台；
·提供GPIO口、RS232、RS422、RS485、SPI等接口；
·提供高速RapidIO串行接口，支持X1，X4；
·提供千兆以太网接口；
·提供接口控制或扩展的支持；
·提供射频控制的支持；
·提供数据连续存储；
·提供应用开发所需的参考原理图和参考设计代码；
·提供第三方应用的支持；
·提供商业环境和工业加固级等适应性。

中频信号收发板技术指标

中频信号收发板实现模拟中频信号的数据采集和发生（可含输入匹配和输出滤波），其中，可以根据应用需求只安装接收通道电路或发生通道电路。用户也可自行制作子板来满足不用的应用。

中频信号接收通道：
·通道数：1路（订货时可选更多路数）
·分辨率：14位或16位可选
·采样率：105MSa/s
·中频：60MHz（订货时可选其它中频）
·带宽：10MHz（订货时可选其它带宽）

中频信号发生通道：
·通道数：1路（订货时可选更多路数）
·分辨率：14位或16位可选
·采样率：200MSa/s
·中频：60MHz（订货时可选其它中频）
·带宽：10MHz（订货时可选其它带宽）

接口：72pin板到板高密连接器（即AIOC），用于外接中频信号
收发板结构尺寸：根据通道数确定

中频信号处理板技术指标

中频信号处理板实现中频数据的数字处理，可以根据应用需要提供数字滤波、DDC、DUC、FFT、解调、调制、解码、编码、参数测量、信号识别和监测等，处理后的数据可以按照标准协议或专用协议传输IQ数据和结果数据。
中频信号处理通道：3路并行

每路数字信号处理能力：
·FPGA：XilinxXC5VSX95T
·DSP：TIDSP320C6455
·板上数据存储：256MBDDR（外挂于DSP）

接口：
·FPGAJTAG
·DSPJTAG
·72pin板到板高密连接器（即AIOC），用于外接前端模拟输入和输出板（选件）
·GbE接口（选件）
·GPIO口（选件）
·LVDS差分接口（选件）
·RS232、RS422、RS485、SPI接口（选件）
·光纤接口板（选件）
·外部供电的电源接口
结构尺寸：233mm×160mm×20mm

中频信号处理板组成如下图所示：
