♦ 5HP（25.4mm）标准槽与槽间距；
♦支持3UOpenVPX（VITA65）嵌入式模块；
♦支持多种坤驰科技QT系列VPX高速采集模块，支持FMC接口扩展；
400-000-4026
概述
QT3030是一款3U 8槽的导冷式加固VPX机箱，包含一块支持5HP 8槽的3U VPX背板。背板第1个槽位为支持VITA62标准的5HP电源槽，第二个为电源输入接口槽位，可支持4pin 或者20pin ATX电源输入，剩下的6个槽位均为5HP的功能槽位，能兼容坤驰科技研发的QT系列导冷3U Open VPX模块以及业界其他符合Open VPX标准的模块。机箱外形尺寸为宽278mm深240mm高155mm，此外形不含接地柱及供电航插连接器。设计合理的密封导冷结构易于迅速把热量传导出去。
产品特性
5HP电源槽位支持标准VITA62电源连接器接口；
Slot1到Slot5功能槽位兼容VITA46连接标准；
4pin 和20pin ATX电源输入接口；
支持3U OpenVPX（VITA65）嵌入式模块；
3U 8槽导冷式加固机箱；
机箱整体尺寸：278mm（宽）* 240mm（深）*155mm（高）；
背板PCB尺寸：213.5mm x 128.7mm x 3mm；
背板采用FullMesh架构，支持RTM后背板扩展；
基于3U VPX架构的系统应用，如FPGA信号处理，实时多算法处理的在线测试验证等
高性价比。
缩短开发周期
丰富的接口与FPGA资源
易于二次开发
易于搭建

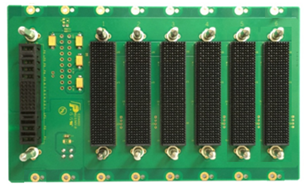

背板正面图

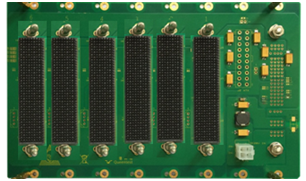

后背板背面图
