对于高速数据采集卡输入信号而言,用户需要关注的一个信号指标是峰峰值。

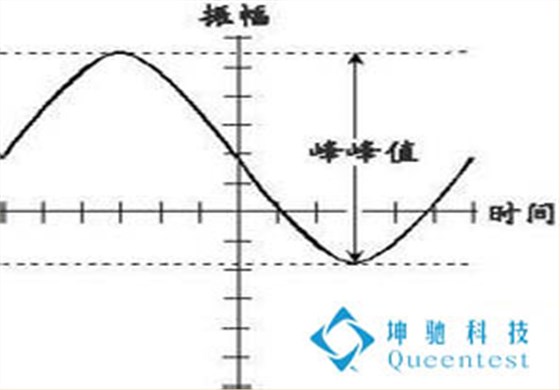

峰峰值(peak-to-peak)或写成Vpp为传输信号波形中高波峰和低波谷间的差值。如图所示。peak-to-peak是大值和小值的差值的绝对量,为正值。
Vpp(峰峰值)是被测信号高波峰值和低波谷值的差值再取绝对值。它描述了信号的大变化值。对正弦波而言,Vpp(峰峰值)除以2为大值Vmax,大值Vmax除以2的开根号是有效值。在示波器上显示一个波形,峰值是大值Vmax减去小值Vmin再除以二,Vpp(峰峰值)是大值Vmax减小值Vmin。方波的Vpp(峰峰值)和大值Vmax是一样的,就是在波形图上大值。
一般对于高速数据采集卡经常提到的指标是增益、输入量程等,当用户知道了信号峰峰值、信号频率等后,那么选择什么样的高速数据采集卡输入量程即可确定,如±100mV,±5V。
选择合适的输入量程,即可保证高速数据采集卡采用合适的量度获得优异的信号信噪比。
对于市电来说,我们通常使用的220V为是均方根值。峰值就是220X1.414=311V,波谷值则为-311V,peak-to-peak=311-(-311)=622V。对于一个峰值为5V的正弦波来说,它的峰值就是+5V和-5V,peak-to-peak=+5-(-5)=10V。
数字万用表测出的值可能是有效值Vrms,也可能是平均值Vavg,交流挡测出的值一般都是有效值Vrms。用波峰因数可以算出有效值Vrms,方波波峰因数为1,有效值Vrms=5/1=5V;三角波波峰因数为根号3,有效值Vrms=5/根号3=2.6。
