8通道数据采集回放系统

一、方案

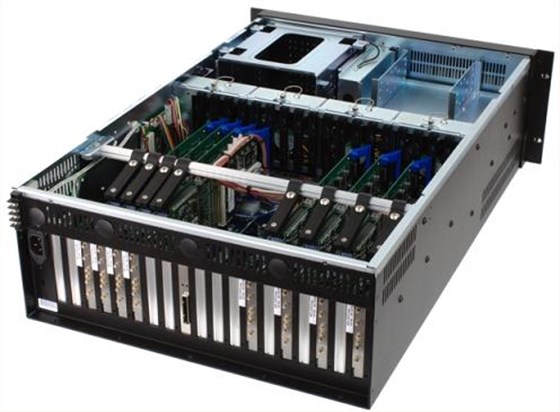

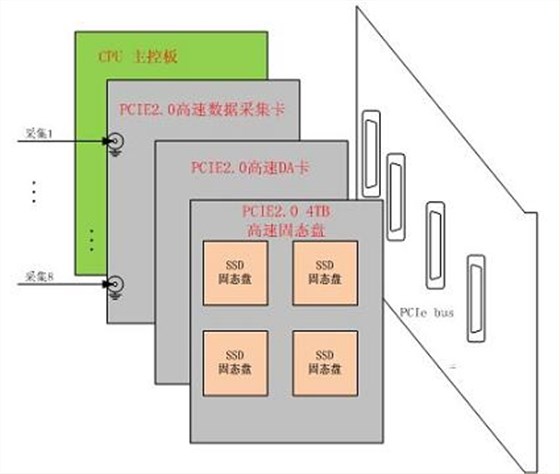

采集系统由工控计算机、模数AD转换系统QT1138，数模DA转换系统QT1238、SSD存储器，上变频等模块组成；各个模块集成在一台工控机箱中。其集成工作原理见下图：

1.1PCIE采集卡QT1138规格

l支持8通道同步采集。16bit转换精度。

l模拟输入带宽120MHz

l采用250MSPS单芯片双通道ADC。

l50欧姆AC耦合，输入满幅度2Vpp。支持DC藕合方式；支持高频脉冲信号输入。

lPCIex8Gen2数据传输接口，支持DMA传输，连续传输率2.8GB/s。

lFPGA支持用户自定义逻辑开发。

l板载高稳定度采集时钟发生器，支持外时钟和外触发同步输入。

l输入中频：常用频率为46MHz±10.23MHz

l输入中频信号功率：-60dBm~10dBm；

l通道一致性：≤50ps。

1.2PCIEDA回放卡QT1238规格

l大支持8通道同步信号产生，可配置

l16bit转换精度。

l高250MSPS数据更新率，可配置。

l板载高稳定度采集时钟发生器，支持外时钟和外触发同步输入。

lPCIex8Gen2数据传输接口，支持DMA传输，连续传输率2.6GB/s。

l回放频率经上变频可达1.3G/s，大于BDSB3的1268.52M。

lFPGA支持用户自定义逻辑开发。

l模拟输出重构滤波器可配置，可以工作在、第二以及第三奈奎斯特区。

l通道一致性：±3度

l链路增益：-40dB~-20dB；

l幅频特性：

-3dB带宽：≥20.46MHz，

-40dB带宽：≤50MHz；

l带外杂散抑制：≥40dBc；

l输出本振泄露功率：≤-65dBm；

l带内平坦度：≤±1.5dB；

l输出驻波：≤2.0。

1.3SSD固态盘

容量：4TBytes；

存储速率：≥1600MB/s（保证大采集速率下无丢数）

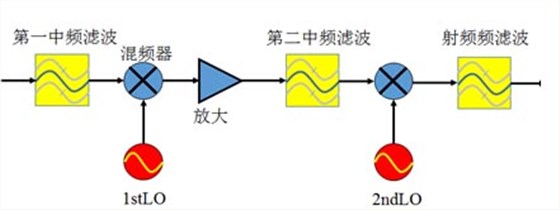

1.4上变频模块

可经过上变频到BDSB3的1268.52M，LO：LocalOscillator本机振荡器

二、系统情况

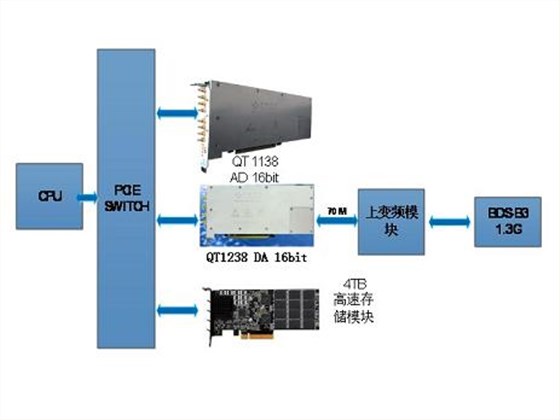

2.1采集/回放系统：

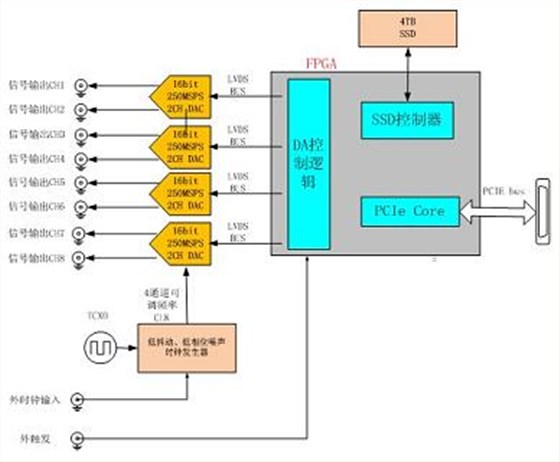

2.2DA回放板系统结构

采集回放卡包括如下特性：

1.8通道16bit250MSPS回放，50欧姆直流/交流耦合。2Vpp输出。

2．低抖动、低相噪时钟发生器，时钟可设置。

3．支持外时钟和外触发接口，可以多块卡组成多通道同步工做模式。

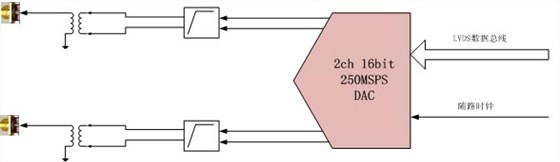

DAC输出电路如上图，重构滤波器带宽可以配置。

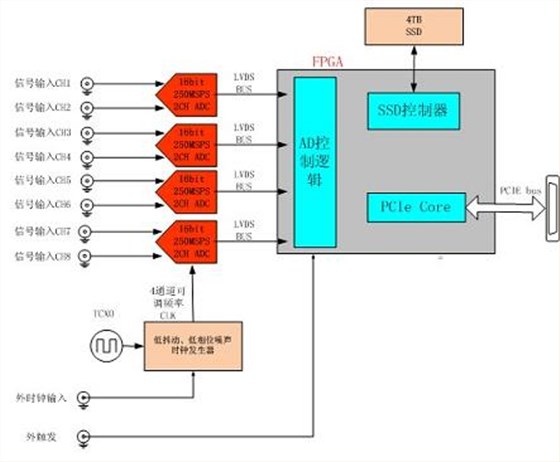

2.3AD采集板系统结构

采集卡包括如下特性：

1．8通道16bit250MSPS采集，50欧姆交流耦合，支持2Vpp输入。

2．支持PCIE2.0x8接口,DMA传输速度2.8GB/s。

3．低抖动、低相噪时钟发生器，时钟可设置。

4．支持外时钟和外触发接口，可以多块卡组成多通道同步工做模式。

ADC输入前端如上图，带通滤波器中心频率和带宽可以配置。

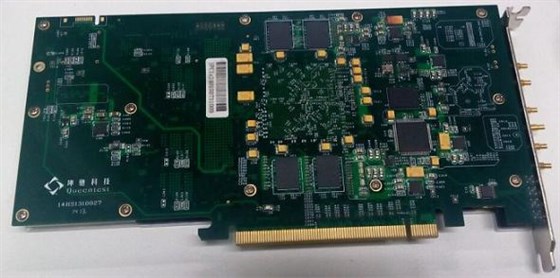

2.4采集/回放板外观

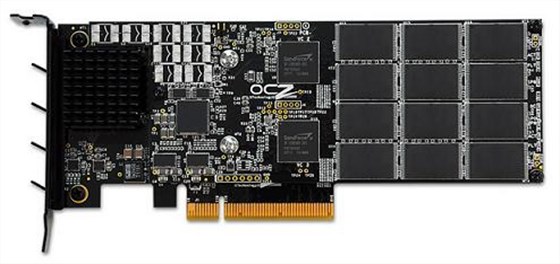

2.5高速存储系统

该高速数据存储卡采用PCIE2.0×8接口，板载4TB高速flash。功耗待机14.5W，读写16W，板载四

SandForceSF-2582主控制器，持续读写速度高均为2.0GB/s，随机写入性

8KB160000IOPS，4KB2500000IOPS，大IOPS260000。支持TRIM/SCSIunmap

S.M.A.R.T.及企业级属性，128/256-bitAES加密，ECC错误校验，支持掉电保护和数据写入保

（DataWriteAssurance）技术。

系统配套软件

系统软件包括应用软件，二次开发API函数，以及FPGA开发环境三部分。

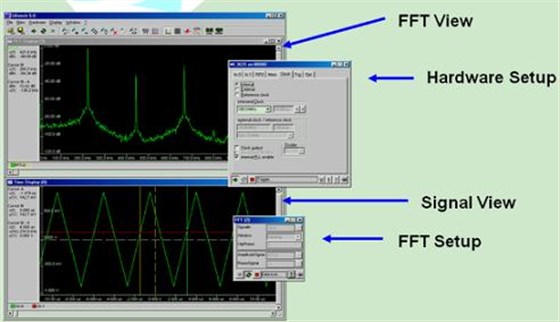

1．应用软件，具有虚拟示波器功能，方便设置硬件，读取/保存数据以及波形显示/频谱分析功能。

其功能和界面如下所示：

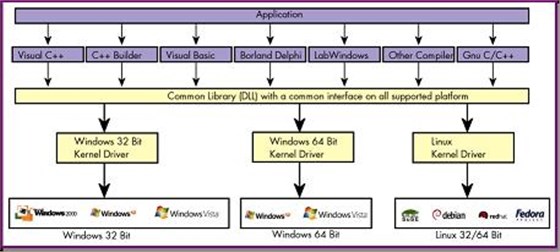

1．二次开发API函数：

我们提供丰富的接口函数和系统主要功能的例程，支持C/C++，labview的二次程序开发。
