6GHz发射接收系统方案

概述

坤驰科技自主研发的6GHz通信发射和接收机系统QT1000，依托业内一流参数指标的射频硬件、开放式可编程FPGA与宽带数字化模块技术，可实现宽带信号记录流盘与回放、通信信号调制实时调制与解调、标准与非标协议信号分析、自定义信号触发方式与记录等功能。

基于高速PCIE总线的软件无线电平台技术，可通过开放的FPGA平台实现精准的宽带实时谱分析，实时信号分析和侦测以及通信信号产生和发射等功能。

系统组成

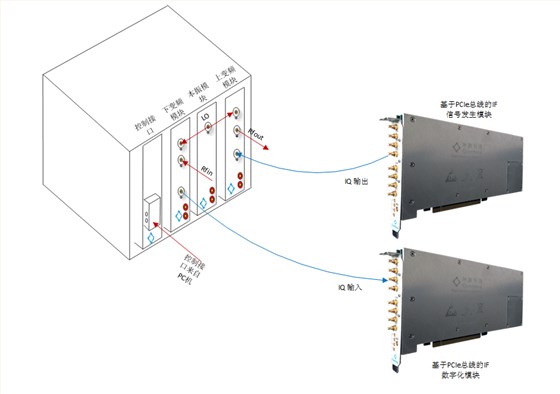

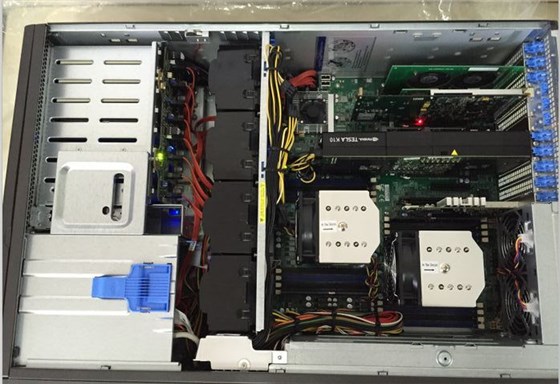

系统组成如图1所示，主要包括本振模块、上变频模块、下变频模块、基于PCIE总线的IF数字化模块和IF信号发生模块以及控制计算机组成。

可直接连接对应的天线进行信号采集到计算机中,同时支持计算机产生的并支持板载FPGA实时信号处理开发。

图1

LO本振源

采用SC5506A 6GHz双通道信号源作为本振信号源。SC5506A是一款超低相位噪声的信号源，采用多级PLL架构，专为IQ下变频器以及上变频器配套的本振源而设计采用射频信号发生器。

SC5506A具备双通道LO输出，可以同时驱动下变频器和上变频器。

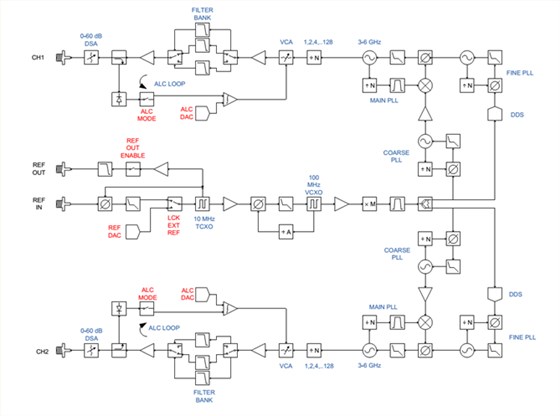

SC5506A实现原理如下图：

技术指标

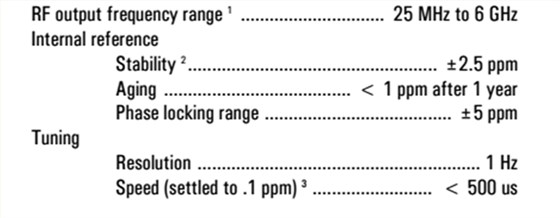

LO输出指标：

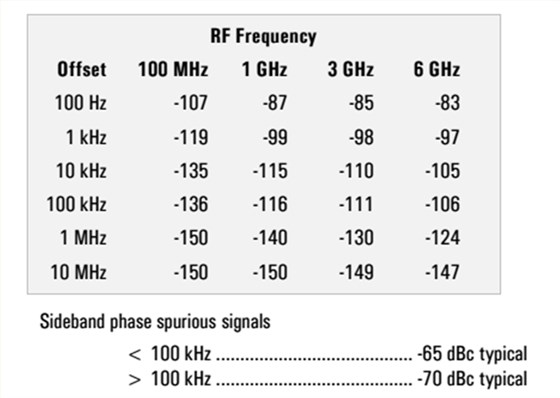

相位噪声：

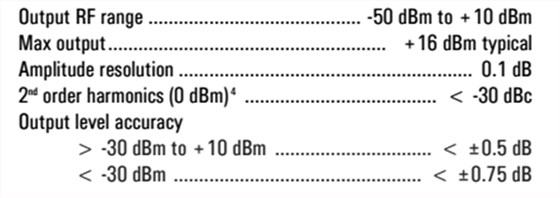

放大器指标：

下变频器模块

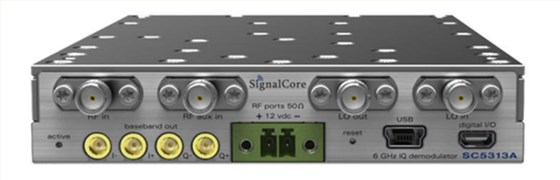

采用SC5313A 6GHz双通道直接IQ解调模块。SC5506A支持400M到6GHz直接IQ解调，能将RF信号直接下变频到模拟I、Q IF信号或IQ基带信号。频率输出范围支持DC到160MHz（基带、IF信号）。

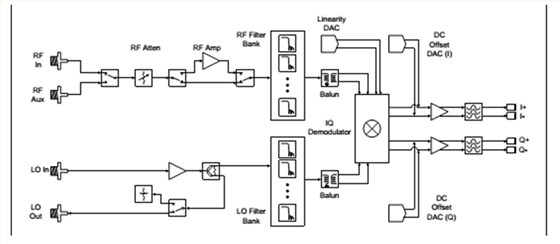

SC5313实现原理如下图：

技术指标

RF range 400MHz to 6GHz

DC to 160MHz baseband

Noise floor < -165dBm/Hz

Input IP3 > 15dBm

DC offset calibration

Adjustable gain > 60dB
