系统规格：

系统采用紧凑的PCIe架构，包括如下几个部分：

1．PCIE DAC直接RF频率合成信号产生模块QT2135+QTF-257B：

l2通道14bit 5.6GSPS同步采集模块。

l50欧姆AC、DC耦合，输出满幅度500mVpp。

l支持IQ双通道基带信号输出，模拟输出带宽DC~1GHz。

2．直接RF频率合成信号产生模块QTF-6120

l宽带IQ信号输入

l支持基带输入带宽1GHz

lRF混频模式输出

l带宽2GHz~4.2GHz

l自带LO功能

3．高速存储板QT-C3000：

l500GB 存储容量。

l高速FLASH SSD阵列，支持大2GB/s的连续读写速率。

lPCIex8接口，支持DMA传输。

l通过高速PCIE总线DA板连接，传输带宽大于2GB/s。

4．时钟模块SC5506A：

l直接驱动射频DAC转换时钟。

l输出频率100MHz~6GHz。

l相位噪声＜-117dBc/Hz at 10KHz。

l时钟调节精度1Hz。

l输出功率：大13dBm。

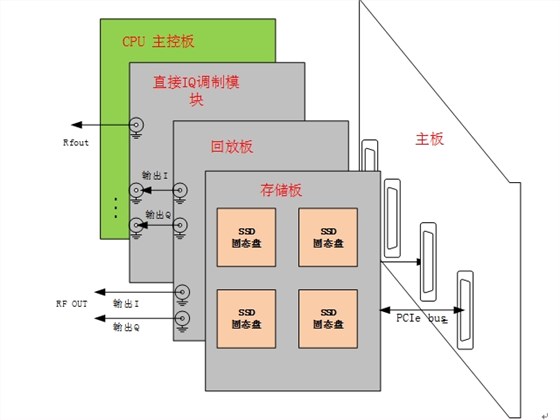

大容量直接RF频率合成信号产生系统实现方案：

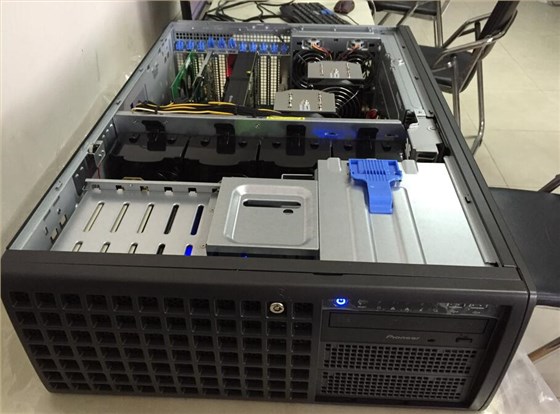

整个系统由高速DAC卡产生IQ基带信号、带LO功能的直接IQ调制发生模块输出RF信号、高速大容量SSD存储卡用于存储基带信号数据以及PCe工作站组成。

宽带基带信号发生高速DAC卡

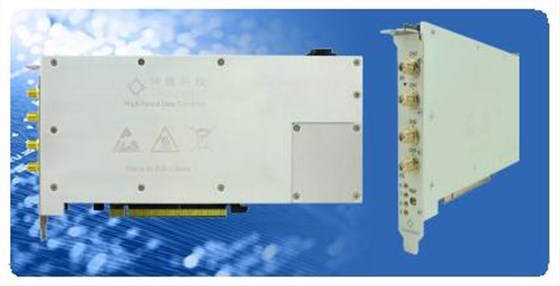

DAC模块外观如下：

DAC模块原理和性能

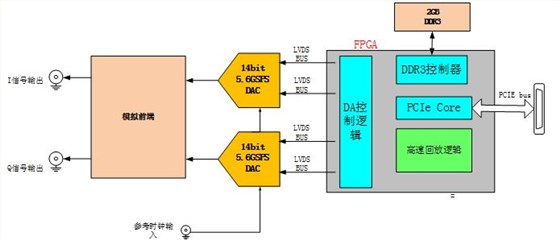

基于PCIe的DAC回放卡整体原理框图

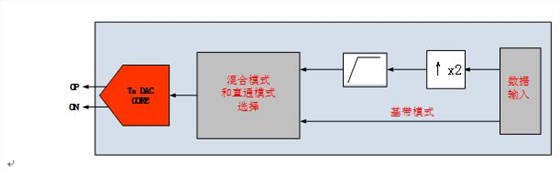

DAC工作原理图

直接RF频率合成DAC支持基带模式和混合模式：

l基带模式，直接RF高支持LF~1GHz带宽，大DAC更新率为2.85Gsps，可采用插值2倍输出，及数字时钟更新率高到5.7Gsps，减小1G内的带宽sinc衰减；

并支持两通道同步输出基带IQ信号。

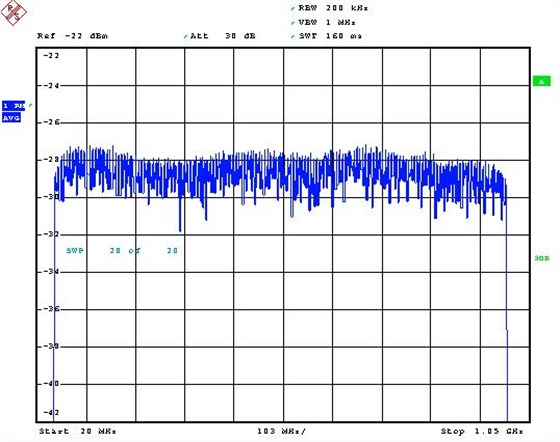

基带模式下的带宽测试结果：

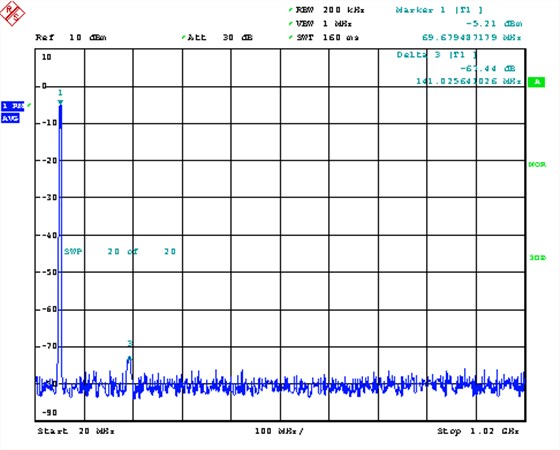

基带模式下的SFDR测试结果：

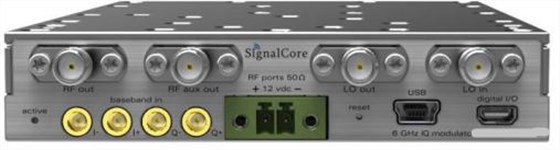

直接IQ调制模块

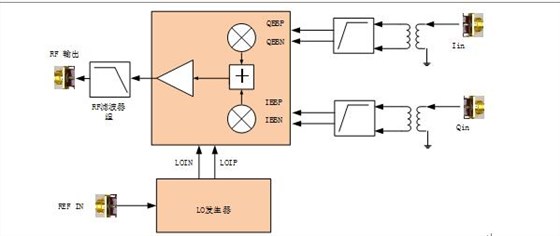

IQ混频器原理框图

·

混频模式下宽带正交调制器性能指标：

lLO输入大频率：6GHz。

l基带IQ输入带宽BW：DC~1GHz。

l谐波失真：2次谐波小于-60dBc；3次谐波小于-59dBc；

RF out在3300MHz。

LO输出指标

l输出频率100MHz~6GHz。

l相位噪声＜-117dBc/Hz at10KHz，-140dBc/Hz at 1MHz，

l时钟调节精度1Hz。

l输出功率：10dBm大。
