采集系统规格：

系统采用基于以太网接口的采集系统，采用模拟采集部分和数字处理部分分离设计，并通过光纤进行数据连接。

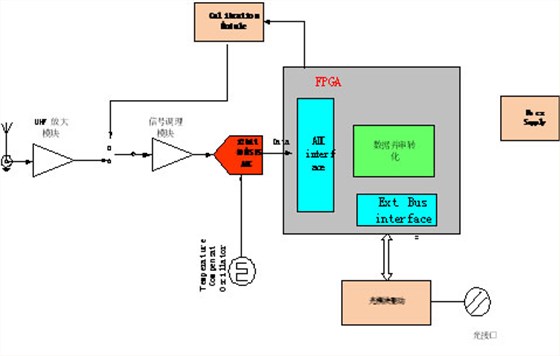

采集模块包括如下几个部分：

1．14bit40MSPSADC，单通道采集。
2．高稳定度，超低低抖动时钟发生器。
3．集成UHF放大器，并具备峰值检波功能。
4．天线输入接口。
5．低噪声模拟前端，支持1Vpp信号输入，50欧姆阻抗。
6．支持光纤实时传输采集数据，支持600Mbps。

UHF放大模块：

数字处理模块包括如下几个部分：

1．板载主控FPGA进行数据算法处理。
2．集成10M以太网接口
3．外部触发输入，14bit1MSPSADC，用于同步通道采集。
4．16路光纤输入接口。支持600Mbps速率。
5．8通道低速采集端口，支持超声波输入采集。
6．8个可编程GPIO，可用于系统控制。
7．高稳定度，超低低抖动时钟发生器。
8．低噪声电源设计。
9．提供用户FPGA逻辑开发支持，实现多种触发、检峰、滤波和平均算法功能。

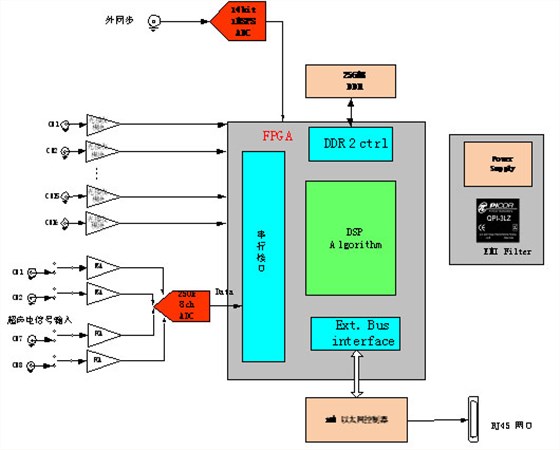

系统整体框图如下：

数据处理模式：

基准信号同时产生峰值检测电路的窗口信号，控制采样保持电路的工作窗口。窗口包括窗口位置和窗口长短，这两个特性均可以通过软件动态配置。

同时上传三个测试量：

1.相位信息。
2.对应相位的峰值信息。
3.对该位置的峰值超过门限部分进行计数。
