雷达视频采集方案

1、模拟输入通道数：2通道；
2、数字输入通道数：3通道；
3、高采样率：400MSps；
4、A/D分辨率：14Bit以上；
5、量程（输入范围）：±5V自校准；
6、输入信号带宽：0Hz～200MHz；
7、触发方式：用户可以通过FPGA二次开发；
8、触发电平：12VCOMS；
9、每通道64Msamples
10、USB或PXIe总线接口

采集系统如下：

板卡图形

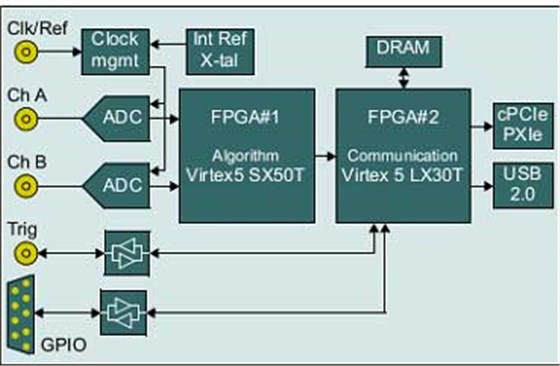

板卡原理框图

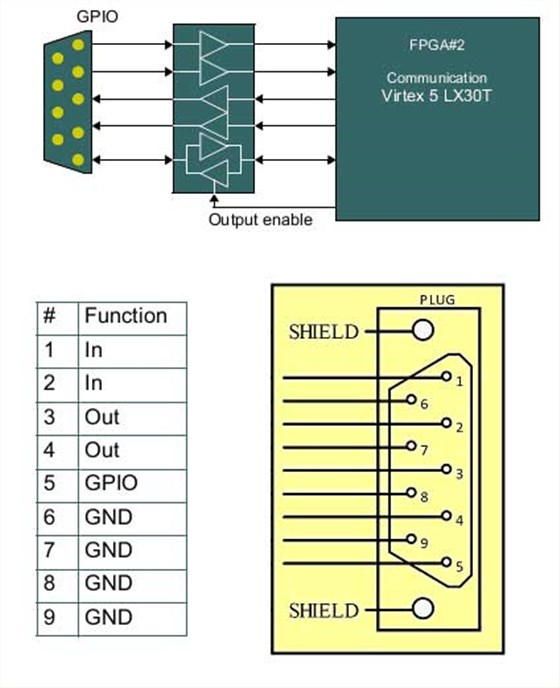

触发信号可以通过如下图输入：

FPGA可以用户开发，我们可根据需求描述的情况，重新对FPGA编程，满足以下情况：

由触发信号Trig控制开始采集和存储,天线每旋转一圈，会产生一个0点信号（HD）和360个方位信号（BP），每次采集128-130圈，即采集到128-130个0点信号（采集的点数能够在软件上任意设置）。工作时并不是360°方位角全部采集，应能在软件上设置任意角度采集，在采集扇角外的区域内，只数字计数，AD不采集。

通道采集数据可以根据需求满足以下格式：
