cPCI数据采集板卡

cPCI数据采集板卡技术规格书

一、cPCI数据采集板卡规格:

系统采用6U标准的cPCI架构,包括如下几个部分:
1.2通道14bit250MSPS/16bit100MSPS采集模块,双通道ADC。
2.50欧姆,AC耦合,输入幅度1Vpp。
3.板载512MB64位宽DDR2存储器连接到FPGA。
4.支持33MHz32bitPCI总线,支持中断方式和DMA传输数据。
5.支持后插板连线,能通过后插板输入状态控制字。
6.板载采集时钟产生器,支持外时钟输入。
7.前面板状态指示灯。
8.提供基于VC++的API函数库和应用程序,支持二次软件开发。

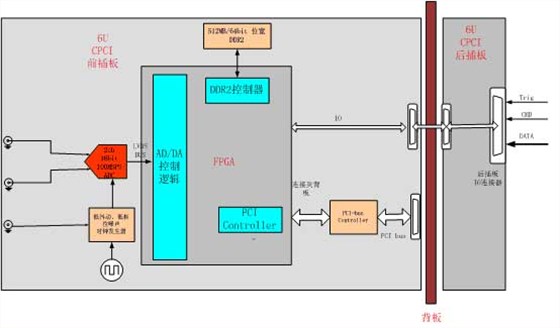

二、系统实现框图如下:

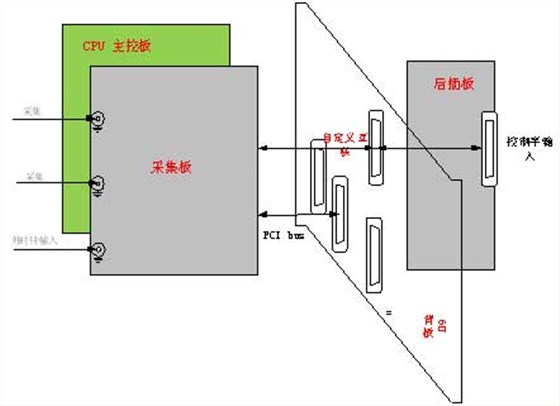

该系统组成由6UCPCI采集卡和后插板组成,如下图所示:

三、工作模式:

3.1采集工作流程:
1.主程序设置工作模式;
2.主程序放送工作指令段,等待采样触发。
3.触发后采样,存入板载内存。
4.采样结束,发出中断请求。
5.主机通过DMA形式读取数据。


3.2采集卡的功能:
1.支持内外时钟两种工作模式;
2.触发模式:内触发(软件触发);外触发(来自后插板输入);
3.触发采样宽度设置:设置每次触发后的采集点数,设置数字如下:

四、状态字:

采集板工作时,由上位机发送同步的状态信息;每次触发采集结束后,需要将该状态值和采集数据打成包,存入内存中。状态信息包括了每次采集数据的通道号等模式信息。

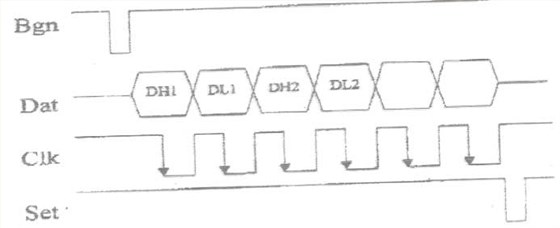

状态输入时序图如下:


控制字接插件定义:


五、状态指示灯:

面板上具有状态指示灯,指示工做状态:
主要要求如下:
状态故障:红色
采样时钟锁定:绿色
读取:绿色
触发:绿色

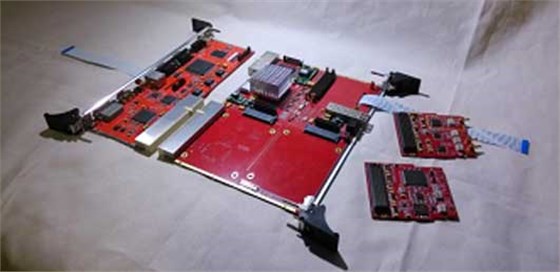

采集板卡外观图如下:


六、系统配套软件:

系统软件包括应用软件,二次开发API函数,应用软件,具有虚拟示波器功能,方便设置硬件,读取/保存数据以及波形显示功能。
