1系统采用标准的3U PXIe架构，包括如下几个部分：

1．板载高速存储器，每通道支持512Msamples采样点存储。

3．标准3U 18槽系统，包括3U 18槽背板，控制器以及机箱，控制器模块可以通过以太网口将各通道的采集数据传输到上位机进行数据处理。

5．上位主控计算机，通过千兆以太网控制各个采集系统，并从采集系统中读取每通道的采集数据。

采用标准3U PXIe机箱，整个系统紧凑，符合工业级温度工作范围，-40C°至85C°。

2．每个机箱采用独立的时钟/触发控制模块，进行时钟和触发信号的分发，采用星形拓扑结构，通过背板的高速互连线进行等延迟的统一分发时钟和触发信号。

4．通过自定义背板连接信号，增加了系统的紧凑性，大量减少了连接线。

系统实现框图如下：

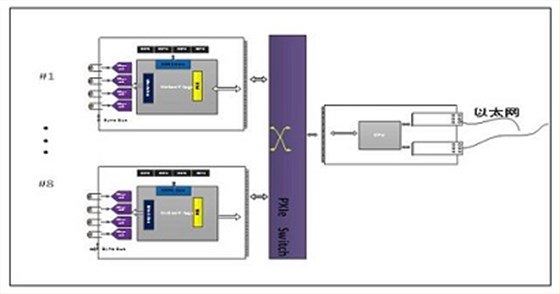

数据传输原理图：

2利用卓越的多单元同步方案可搭建集成多系列、大量检测器的同步系统，每块ADQ14板卡都有一个同步输入和同步输出接口，所有的板卡可通过相关的操作锁相到外部时钟。

采集模块介绍

8通道500MSPS 14bit ADC。

输入阻抗：50 藕合/SMA

版本：0.5、2时钟：支持板载时钟或外时钟

已开发固件：累加、脉冲检测、软件无线电等

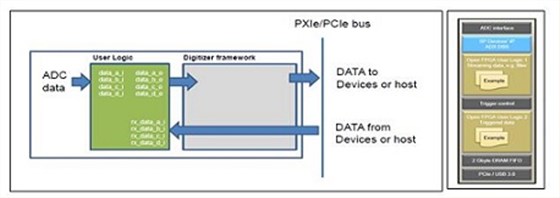

采集模块的实现原理如下：

硬件模块控制：

a),，时钟模块

，触发选项

触发模式

触发的数据流模式（triggered streaming适合大化的利用数据传输到主机的速度

多段记录模式（multi record mode适合大量数据的实时采集

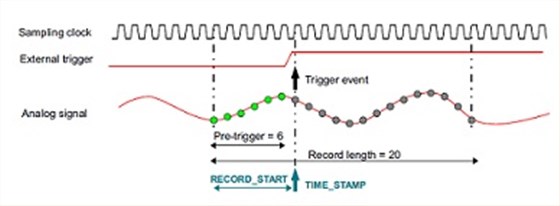

e),、 Pre-trigger

）下，预触发的长度是有限的，对比之下，多段记录模式下（multi-record个采样点。

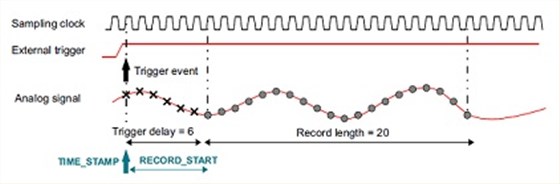

2、Hold-off (Delay)

个采样点（取决于板卡模式）

f),提供一些开发平台的编程实例和参考工程，ADQAPI 可帮助用户实现数字化仪的大量数据处理和实时控制。

4灵活的功能选项：

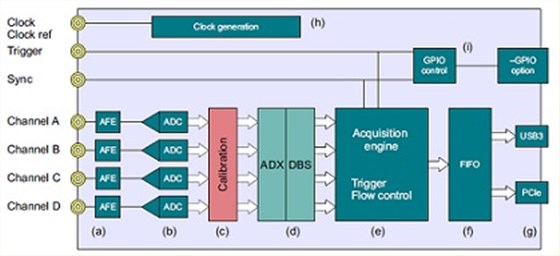

板卡原理框图：

系统配套软件

系统软件包括应用软件，二次开发API函数。应用软件，具有虚拟示波器功能，方便设置硬件，读取/保存数据以及波形显示/频谱分析功能。

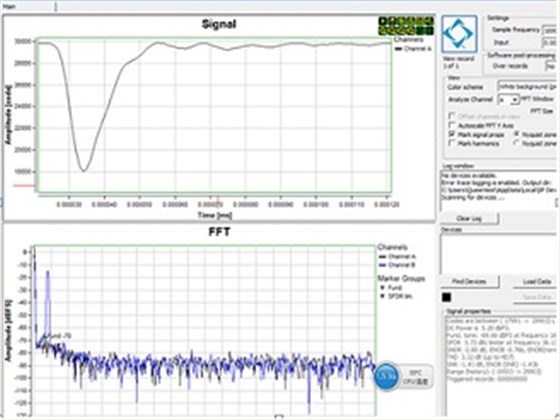

1、其功能和界面如下所示：

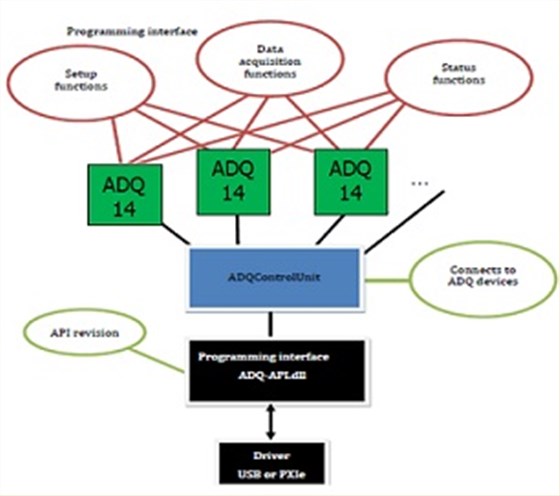

2、二次开发API函数：

我们提供丰富的接口函数和系统主要功能的例程，支持C/C++，labview以及Matlab环境下的二次程序开发。

3、可提供指示文档：
