TeledyneSPDevices近期推出ADQ7WB--一种模拟输入带宽为6.5GHz的宽带数字化仪。新产品是该公司针对RF市场解决方案的重要补充，旨在满足客户的高带宽需求。ADQ7WB的性能和特点使其成为要求苛刻的无线电应用的理想选择。

主要规格

• 分辨率：12位

• 采样率：每通道5GSPS

• 输入通道：2

• 耦合：AC

• 模拟输入带宽：6.5GHz

• 输入电压范围：0.9Vpp

• 具有多种模式和源的高精度时钟/触发

• 内存大小：4GB

• 可用的外形尺寸：PCIe PXIe

应用领域

• 射频监控和记录

• 通道探测

• 卫星监控

• 雷达

• 5G

• 射频生产测试

• 信号情报

• 低电平射频（LLRF）

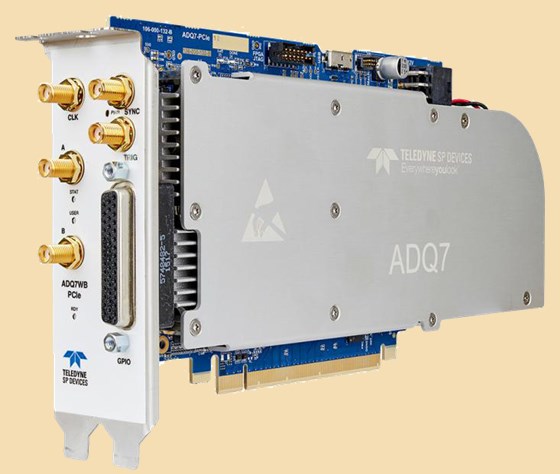

图1 ADQ7WB产品实物图

产品优势

1.针对射频应用进行了优化

ADQ7WB是一款RF数字转换器，其模拟输入带宽为6.5GHz。高模拟输入带宽与高采样率相结合，可实现IF/IQ/RF信号的宽带捕获，交流耦合模拟前端针对高线性度进行了优化。ADQ7WB利用Teledyne SPDevices专有的数字性能增强技术ADX，有助于实现行业领先的无杂散动态范围（SFDR）。

2.灵活而高性能

灵活的体系结构允许将双通道输入用作两个单独的单独通道或单个I/Q通道。ADQ7WB每通道提供12位垂直分辨率和5GSPS采样率。

3.无需编程即可实时进行无线电信号处理

独立固件软件包FW4DDC简化了操作，提供了常用的实时无线电数字信号处理（DSP）功能，有助于将数据速率降低到可管理的水平。该软件包包括4个数字下变频器（DDC），抽取和用于降低噪声或通道均衡的数字滤波。自定义DSP功能也可以通过固件开发套件集成在板载Xilinx FPGA上。

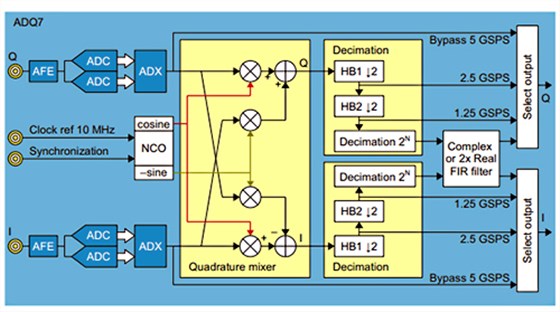

图2 ADQ7WB如何配置为使用固件包ADQ7-FW4DDC的宽带I/Q接收器的示例。

4.通过开放式FPGA自定义DSP

开放的板载Xilinx Kintex Ultrascale FPGA为定制的实时数字信号处理（DSP）提供了可用资源。

5.点对点流向GPU

除了板载实时处理外，ADQ7WB还支持极高速率的数据流模式，速率最高为7Gbyte/s。板卡可以在主机PC中或通过点对点流式传输到图形处理单元（GPU）后进行处理。

6.包含丰富的软件套件

我们所有的产品均随附软件开发工具包（SDK），其中包括应用程序编程接口（API）和C/C++，Python等驱动程序。它还带有独立的软件ADCaptureLab，可以轻松上手。Windows和Linux都支持大多数软件组件。

7.可用的外形尺寸

ADQ7WB可提供模块化PCIExpress（PCIe）和PXIExpress（PXIe）尺寸，并提供灵活，简单的集成，可以轻松扩展以包括其他测量通道。它还支持高度精确的触发和同步功能，可实现多通道系统。
