SPECTRUM仪器推出价格优惠，可定制的多通道测试与测量系统

Spectrum仪器M2p系列的PCIe卡产品现已问世，为定制完美合适的测试系统提供高性价比解决方案

Spectrum仪器公司最近推出的数字I/O卡意味着了其M2p系列的PCIe卡已经完善。结合综合匹配的任意波形发生器(AWGs)，客户现在可以创建更具经济效益的多通道测试测量系统，在最高125MS/s的采样速率范围内进行信号采集与波形生成。M2p卡都是半长度的PCIe卡，因此它们几乎可以嵌入任何台式电脑，以创建一个完全符合所需规格的系统。市场对于多通道测试的需求从未如此迫切。电子元件、设备和系统的复杂性日益增加，目前业内通常使用阵列和并行技术提升产品性能。另外，在产品测试时需要在更高速度下，同时进行大量测量。M2p系列产品提供了便捷的解决方案，允许创建具有数十个到数百个模拟和数字通道的定制测试系统。

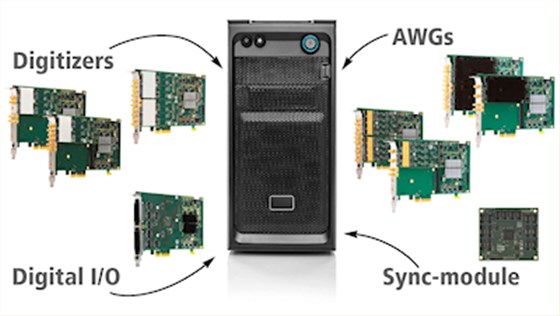

图1 M2p系列提供了39种不同版本的数字化仪、任意波形发生器和数字I/O，在一个PC系统中，最多可以混合同步16张卡

数字化仪、任意波形发生器和数字I/O卡

M2p系列含有三类不同仪器，共39种款。其中包括24款用于模拟信号采集的数字化仪，14款用于模拟信号生成的任意波形发生器，以及一个用于采集或生成高速数字信号的数字I/O卡。该系列PCIe卡速度非凡，几乎可以安装到任何台式电脑或PCIe扩展机箱，用以访问最新和最先进的PC硬件与软件。

为采集或生成高精度和高分辨率的模拟信号，该系列的数字化仪和任意波形发生器均使用16位采样精度。单块采集卡提供1、2、4或8个完全同步的通道，并有不同的采样速率可供选择。数字化仪提供的采样率可达5、20、40、80或125MS/s，任意波形发生器的最大输出速率为40、80或125MS/秒。

对于需要大量数字通道的应用程序，例如逻辑分析或模式生成，M2p系列也为其提供了专用的卡片。M2p.7515-x4型号有32个并行通道，可通过编程从1kHz到125MHz的时钟速率内采集或生成数字信号。

通用技术可降低成本，使多张卡片协同合作

M2p系列产品使用一个共用的平台板，上面安装了多种模块以创建39种不同的型号。共享基卡技术提供相似的特性和编程，使所有类别的仪器更好的协同工作。共享技术还降低了生产成本，提升产品可靠性。

该系列产品的另一个优点是时钟和触发电路共享。所有卡片可通过一个名叫“Star-Hub”的时钟触发分配模块连接到一起，该模块提供完整的系统同步。Star-Hub最多可连接16张卡片，并使其易于创建多达128个模拟通道或512个数字通道的系统。M2p系列使客户能够混合匹配几乎所有的数字化仪、任意波形发生器和数字I/O卡，以创建他们专属的多通道测试系统。

例如，6个M2p.5923-x4数字化仪卡可构建一个具有48个通道的系统，且每条通道的采样率高达20MS/s。这是一个非常适合在MHz频率范围内采集信号的采样速率等级。同时，它也非常适合于超声波成像、机械测量、激光雷达、流体力学、地震研究和科学实验等应用。

在系统中添加任意波形发生卡能够为刺激响应或闭环测量轻松构建自动测试平台。M2p系列的任意波形发生卡在60MHz频率和±12 V输出摆幅下几乎可以生成任何波形。多个AWG可以通过Star-Hub连接在一起，一台电脑上可构建一个具有多达80个完全同步通道的信号源。这种构建复杂系统的方式对于需要刺激电子设备的应用来说是一种经济有效的方法，其中包括机器人、机电一体化、组件验证、光收发测试，甚至是完整的设备模拟器。

与其他仪器混搭、集成

数字化仪和任意波形发生器通过前面板连接器共享和接收来自其他设备的信息。用于外部触发器和时钟输入的连接器由四个可单独编程的多功能连接器组成。这些多功能连接器可用于同步数字I/O，异步I/O线和逻辑触发输入。如果对I/O功能有更多的需求，那么还有一个附带模块，可以向每个模拟卡片额外添加16条数字线路。

M2p系列产品为Windows和Linux配备了完整的驱动程序，同时能够使用C/C++、LabVIEW、MATLAB、Visual Basic .NET、Python、Julia和其它主流语言进行编程。Spectrum仪器为该产品提供5年质保，在整个产品生命周期提供免费的软件和固件更新。Spectrum仪器在设计和研发数字化仪、AWGs和数字I/O产品方面拥有30多年丰富的从业经验，其产品的卓越品质更是获得国际认可。
