Spectrum仪器推出hybridNETBOX,集多通道AWG与数字化仪于一体

2020-09-18 17:46:00

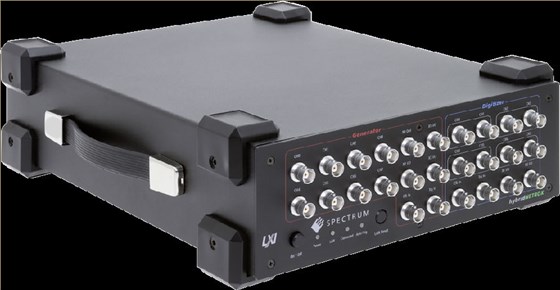

德国Spectrum仪器公司全力打造的hybridNETBOX仪器平台近日上市。该产品能够满足应用对信号进行同时生成与获取的需求。该系列产品共有六个型号可选,其中包括2、4、8对匹配AWG和数字化仪的通道,输出和采样率能够达到40MS/s、80MS/s和125MS/s。由于产品可同时生成和获取电子信号,因此非常适合需要执行自动闭环或刺激响应类测试的测量系统。新产品能够再生并获取雷达、声呐、激光雷达或超声波中的“回声”信号。hybridNETBOX的多通道功能可对这些系统进行测试,甚至用于阵列发射台和阵列接收器。


hybridNETBOX也适用于需要对部件和组件进行快速和自动化测试的ATE应用。他们可以通过大量的、易于调整的复杂信号来快速确定DUTs和UUTs(被测设备或单元)的功能和容差。这种强大的测试流程可运用于总线测试、MIMO通信、电路验证及机电一体化和机器人等应用。

Spectrum仪器技术总监Oliver Rovini表示:“hybridNETBOX系列产品能够帮助需要手动、自动或远程控制的应用同时进行精准的波形采集和信号获取,堪称工程师及科学家的首选。通过这些便携式LXI仪器,我们提供的软件和硬件能够完美匹配和满足使用者的不同需求,同时也加快了他们的测试进程。”


为了实现精确和低噪音的波形生成与采集,该系列产品均使用了最新的16位数字模拟转换、模数转换以及转换器技术。产品的所有通道均可同步,并共享一个时钟及触发器。AWG 通道几乎可以生成任何波形,其信号振幅在±6V时可达50欧姆,或±12 V时达到高阻抗。波形输入模式包括单脉冲、回路、数据流FIFO、门式回放和序列回放。这样就能轻松的实现从简单到复杂测试路径的创建。同时,数字化通道可处理大范围的输入信号,可变输入范围可从±200mv到±10v,具有可编程的偏移设置和可选的输入阻抗(50 欧姆和 1 兆欧姆)。可采用单端模式与差分模式。

与AWG通道一样,产品支持多种操作模式,包括单脉冲、数据流FIFO、多重记录、门式采样和ABA(采样率切换)。此外,产品还结合了多种灵活的触发模式(通道触发、外部触发、软件触发、窗口触发、脉冲触发、触发再准备(Re-Arm)、Spike触发、逻辑触发和延迟触发),以确保不错过任何一个重要的事件。

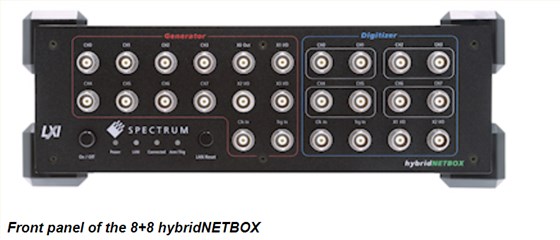

除了数字化仪和AWG通道外,每款hybridNETBOX的前面板配置了多个数字I/O连接器,使产品能够轻松集成至测试系统。例如,AWG通道可进行同步标记输出,以便对其它设备或仪器进行精准的控制。同样,产品也能够通过一个外部时钟和触发器与其它设备同步。

hybridNETBOX与LXI能够完美兼容,因此非常易于控制和操作。用户只需通过后面板 Gbit 以太网端口将产品连接至电脑网络或公司网络。该系列产品配备了波形生成和信号获取所需的全部工具。每款hybridNETBOX都配有Spectrum 仪器自主研发的SBench6控制软件,用于信号生成、采集、显示、处理、存储和报告。SBench6可使用标准函数及数学方程创建波形,并通过数字化仪获取数据,最后传输至AWG进行回放。新产品能够与其它程序或设备(如示波器)共享数据,可使用内置的导入或输出功能以二进制、ASCII或Wave格式传送数据。hybridNETBOX可在Windows和Linux操作系统自由编程,也可通过C++、LabVIEW、MATLAB、Visual Basic.NET、Python和其他主流编程语言完成。
