超声显微镜高速数据采集卡

2017-07-26 16:47:00

Aquisition Logic和OKOS公司的超声采集卡,是业内用于超声领域OEM应用的高速采集卡,它的速率从100MS/s到3GS/s,精度从8bit到14bit不等。它所特有的编码器触发功能使它成为超声显示镜等应用的理想之选。

这些板卡系列有传统的PCI接口的板卡,而高速采集率的(1G, 1.5G, 3GS/s)的采集卡则采用PCI Express接口,以提升数据传输速率。

所有的OKOS板卡方案允许多触发采集和板上峰值检测功能。甚至也可以通过固件升级进行定制处理功能。

这些系列的板卡大的特点是针对超声显微镜应用做的优化: 在一个测试样本内多域B-SCAN的创新。这个新的功能允许用户当跟踪到一个阈值跨越时去测试独立的波形区域。

例如:设置时段从10到12us, 40到40us, 120到124us,和160到165us,这这个测试样本内,只从这些区域收集数据。这项功能在需要非连续B-SCAN区域内的应用非常有价值。


该系列超声应用采集卡涵盖多种采样率,多种精度,可有如下规格:

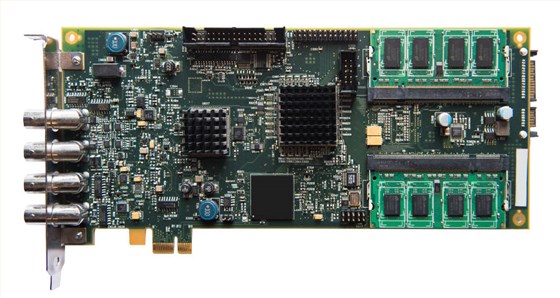

AL8xGTE-1:1通道1GS/s,或2通道,500MS/s,8bit,PCIe总线,125mV到2V输入范围,配带示波软件,SDK包括C/C++, C#, VB和LabVIE

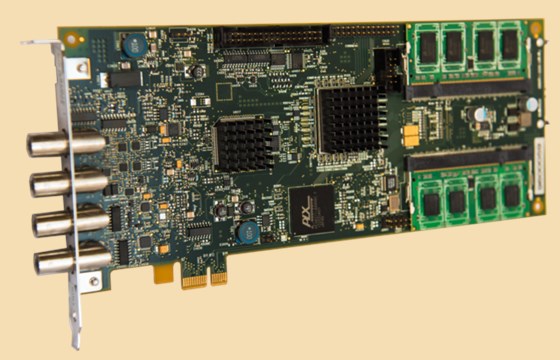

WAL8xGTE-1.5:1通道1.5GS/s,8bit,PCIe总线,125mV到2V输入范围,配带示波软件,SDK包括C/C++, C#, VB和LabVIEW


高速数据采集卡 数据采集卡

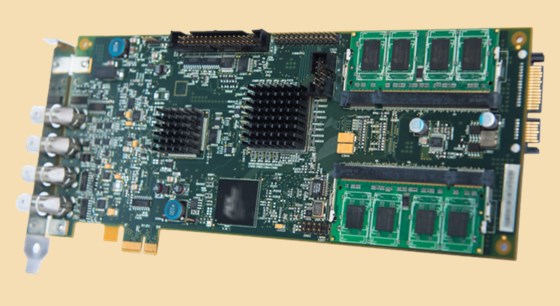

AL8xGTE-3:1通道 3GS/s,8bit,PCIe总线,125mV到2V输入范围,配带示波软件,SDK包括C/C++, C#, VB和LabVIEW

AL8250:1通道 250MS/s,8bit,PCI总线,50mV到5V输入范围,AC或DC耦合软件可选,配带示波软件。


高速采集卡 AL8250 (Custom) (Large).jpg

AL12250:1通道 250MS/s,12bit,PCI总线,50mV到5V输入范围,AC或DC耦合软件可选,配带示波软件。

AL81004C:1通道时 400MS/s,2通道时 200MS/s,4通道时 100MS/s,8bit,PCI总线,20mV到2V输入范围,AC或DC耦合软件可选,配带示波软件。

OKOS高速数据采集卡 坤驰高速数据采集卡

了解更多产品详情,可拨打我们的咨询热线:400-000-4026。
