分布式温度监测解决方案(DTS)

2017-10-13 09:40:00

背景

地铁隧道、采矿、仓库以及油气设施等许多工业领域,温度监测都有着至关重要的安全价值。传统的温度监测方法是将检测设备置于特定的位置,但当监测范围高达数公里时,这种方法 便不再实用。分布式温度监测技术(DTS)是一种基于光纤时域反射的技术。DTS技术利用光纤进行温度测量,测量范围远达60 km,因而可以获得大量的精确温度数据。

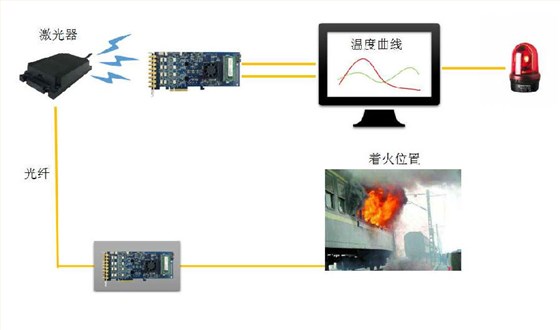

DTS系统中,脉冲激光器连接在光纤上。当脉冲通过光纤传播时,光会反向散射。在某些位置,光的波长会受到温度变化的影响。通过对反向散射光信号密度变化的精确测量,可以实现对温度的精确测量。处理这种高速信号时,高速且高分辨率的数字化仪起到了至关重要的作用。数字化仪的采样率决定了空间的分辨率,而动态性能决定了温度的分辨率。

1.jpg 图片1.png

解决方案介绍

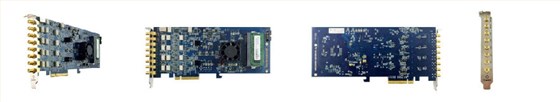

QT1144 型号, 14或16bit, 1、24多种通道数可选, 带宽130 MHz, 采样率支持160MS/s200MS/s250 MS/s, 板载存储容量4GB。装置输入阻抗50Ω,输入范围±2 V,支持4档位程控增益控制专为捕获高达100MHz的高频信号而设计。

坤驰科技自主研发的 QT1144 是一款同时具备直流耦合程控放大器和支持单、双极性宽带信号输入的高速数据采集卡;板载 FPGA 具备实时信号处理能力,这些特性使 QT1144 成为光纤传感领域进行信号采集和分析的理想工具。QT1144 提供快速的 PCI Express 2.0x8 数据传输接口,以及灵活配置的硬件组合,获得性能、功耗和成本之间的佳平衡,尤其适合于OEM 应用

QT累加固件:可以实现上万次的累加,提高采集卡的信比。


关键特性及优点

250MS/s高速采样率,16bit精度

可达4 通道同步采集

具有板载 FPGA 实时信号处理能力

支持直流偏置控制,提高单、双极性高频脉冲信号采集精度

提供开放的 QTex 逻辑开发平台,用户可快速集成应用模块

大容量板载存储器

客户价值:

低功耗

缩短开发周期

通过快速 PCIe 总线实时传输采集数据

应用示例:

图片6.png 图片7.png

油气设施监测 管道泄漏检测

图片8.png 图片9.png

桥梁安全监测 交通火灾监测

相关资料

QT1144型号, 14bit, PCIe数字转换器手册:

http://www.queentest.com/product/show-293.html

更多PCIe数据转换器产品选型列表:

http://www.queentest.com/product/29.html
