高速数据采集卡线性化设计

2015-12-05 17:08:00 坤驰科技

ADC线性化设计
高速数据采集卡对数据进行数字转换后线性化设计提高了模数转换器的处理效果。线性化技术用于处理高性能ADC的低阶非线性问题和前ADC模拟组件(如放大器、滤波器和缓冲器)引起的非线性问题(如放大器、滤波器和缓冲器)。

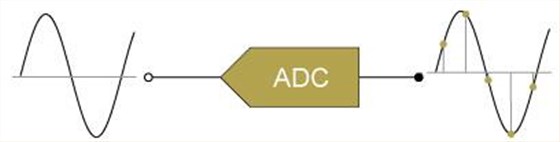

ADC传输功能
线性化技术提高了高速A/D处理方案的有用动态范围。一个ADC可以被看作是一个从模拟域到数字域的传递函数。一个理想的ADC可看作完全线性传递函数。

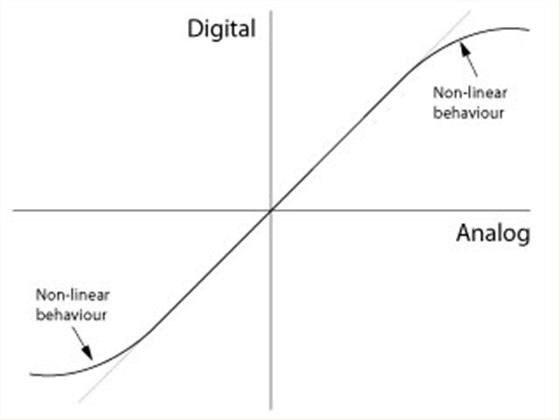

所有ADC都是非线性的
然而,所有的ADC在传输时都存在非线性化的问题。这些非线性化问题限制了ADC的动态范围和常常限制了许多应用程序的实用性。

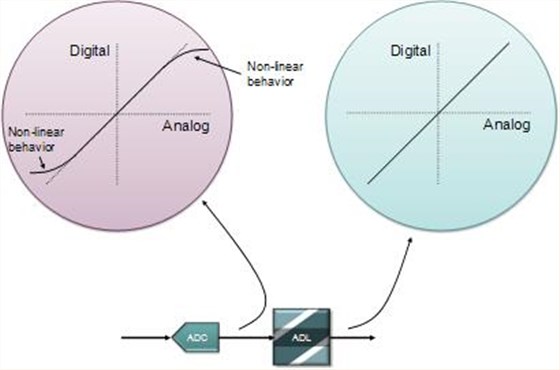

ADL技术
ADL是提高ADC线性度的后处理数字模块。ADL在大多数应用中通过至少两种补偿方法来提高动态范围。
ADL补偿
静态非线性
频率非线性
ADL特点
黑盒模型捕捉频率非线性行为自适应,不需要任何校准信号抑制低阶非线性失真,将高奈奎斯特带的无杂散动态范围SFDR改善至与较低的奈奎斯带相同的水平。
ADL 提升效果

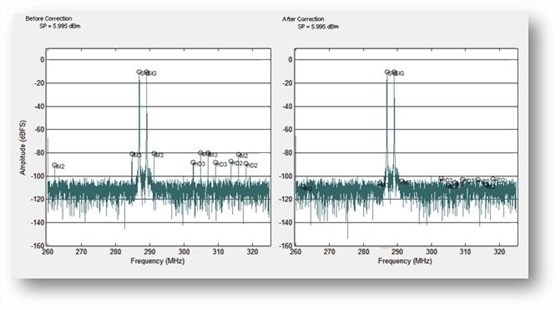

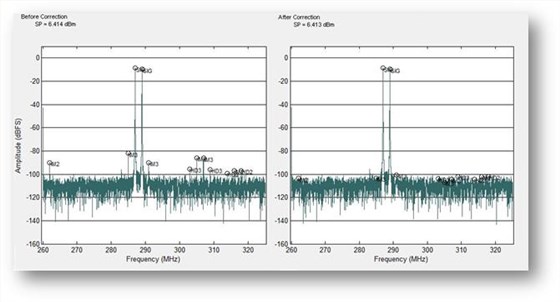

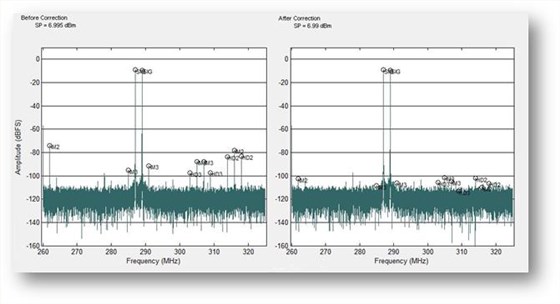

下面的情节显示了应用ADL到每个ADC厂商的16位高速ADC与相应参考版对比后的效果图。高速板卡的采样速率为MSPS,图示细节显示出第五阶奈奎斯特区的两个分区测试结果,左侧是没有应用ADL的,右侧是应用后的。在阶奈奎斯特区,失真主要是由低阶谐波失真组成(HD2和HD3)。下面的图形表明无论什么ADC模式,第二和第三低阶失真毛刺降低到接近-100dBFS的水品。这意味着可用带宽扩展到第五阶奈奎斯特区。
Analog Devices AD9461
National Semiconductor ADC16V130
Texas Instruments ADS5483
Linear Technology LTC2209
