数字化仪（高速数据采集卡）用于托卡马克（聚变反应堆）和等离子体诊断系统，以测量等离子体电子的温度和密度。

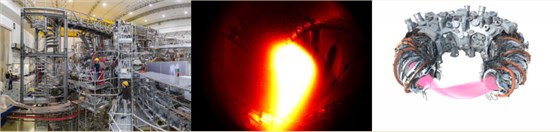

Wendelstein 7-X的汤姆逊散射系统

图片来源：马克斯-普朗克研究所，简称马普所，MPI

注：Wendelstein 7-X是世界大的核聚变研究装置“文德尔施泰因7-X”仿星器

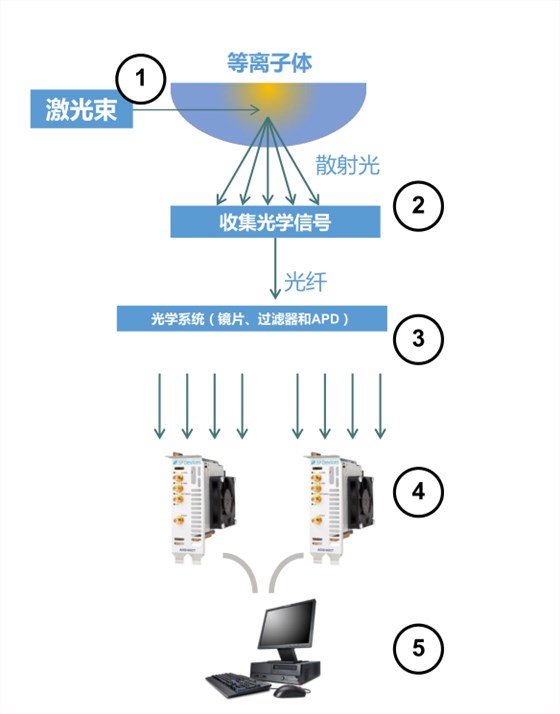

系统工作过程：

1. 激光束在等离子体上发射光脉冲。

2. 光被等离子体散射并通过光学系统收集。

3. 接下来是由镜片，滤光片和APD组成的光学系统。

4. 数字化仪获取数据，提供步的处理后将其转发到处理单元。

5. 软件用于分析散射数据并识别相关的等离子体参数。

数字化仪推荐：

• 使用ADQ14进行数据采集

• 支持散射光脉冲的时间分辨测量，持续时间约为10ns

• 模拟带宽要求为300MHz，每通道采样率为1GS/s

• 14位分辨率提升性能

• 在板载FPGA中对数据进行实时处理
