公司与电子科技大学合作OFDM项目

2015-08-12 12:11:00

电子科技大学通信学院经过半年的调研、考察,终选择坤驰科技提供的OFDM系统。系统规格如下:

系统提供2套上行和下行收发模块,每个下行模块分别包括4路ADC(接收两对I/Q基带信号),每个上行模块分别包括4路DAC(发送两对I/Q基带信号)。
系统中下行模块选用两块InnovativeDSP的X5-210M4通道14bit高速ADCPCIe采集模块。
l每块卡有四个独立可调节的14bitADC通道,高采样率达到250MSPS。
lFPGA为XILINX的V5SX155T,用户可编程,厂家提供全部数据采集/波形发生逻辑和系统架构,用户可以在此基础上添加自己的算法逻辑。
l每块板上标准配置512MB内存,可作为FIFO,将数据传入计算机中。
l系统总线接口为PCIEX8,传输速率可以大于1GB/S。

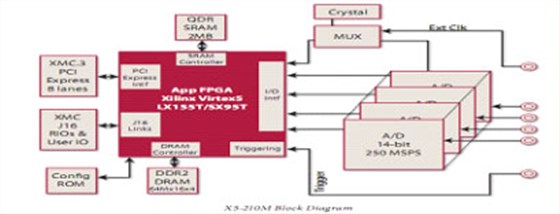

X5-210M架构图

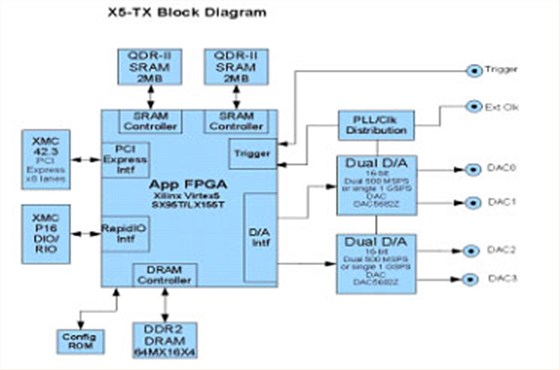

上行通道选用两块InnovativeDSP的X5-TX4通道16bit高速DACPCIe采集模块。
l每块卡有四个独立可调节的16bitDAC通道,高采样率达到500MSPS。
lFPGA为XILINX的V5SX95T(由于上行通道逻辑量比较少),用户可编程,厂家提供全部数据采集/波形发生逻辑和系统架构,用户可以在此基础上添加自己的算法逻辑。
l每块板上标准配置512MB内存,可作为FIFO,将数据传入计算机中。
l系统总线接口为PCIEX8,传输速率可以大于1GB/S。


电子科技大学张教授表示:坤驰科技对通信测试系统的深厚理解是我们合作的基础。我们很满意此次的合作。
