系统规格：

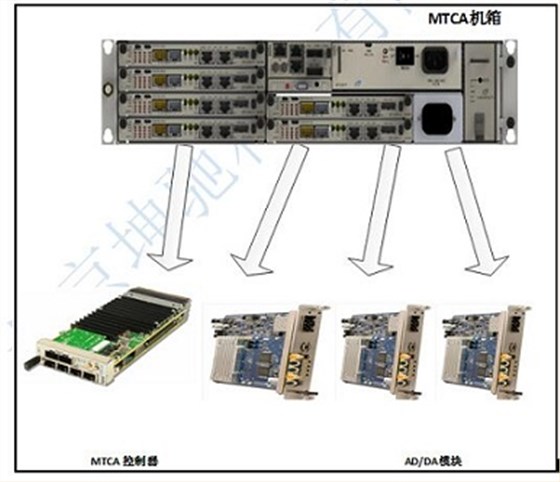

系统基于MTCA总线构架，多可集成6块SDR14高速数据采集、回放板卡，高效MTCA控制器，坚固型机箱，北京坤驰科技有限公司也此次实现了数据采集、回放、传输为一体的一站式解决方案。

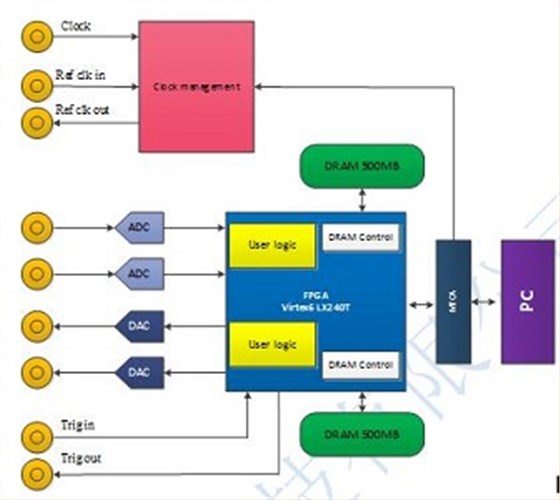

1.SDR14 –MTCA AD和DA集成于同一块板卡，数据转换效率高。

• 2通道14bit精度800MS/s采集模块
• 50 欧姆AC耦合，输入信号满幅度2.2Vpp
• 模拟输入带宽550Mhz
• 支持外部时钟输入
• 板载500MB存储
• MTCA 3U 2槽位

• 2通道14bit精度1.6GS/s 回放模块
• 50欧姆AC耦合，输出信号满幅度1Vpp
• 模拟输出带宽800Mhz
• 支持外部时钟输入
• 板载500MB存储
• MTCA 3U 2槽位

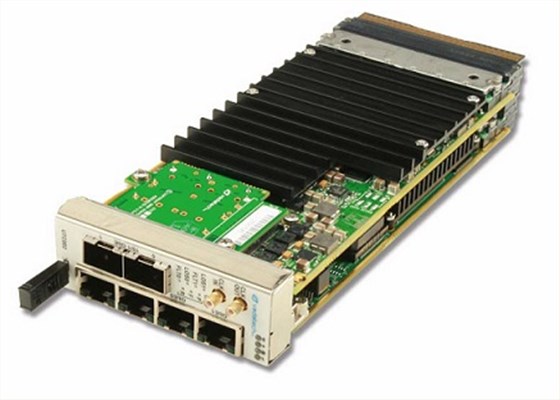

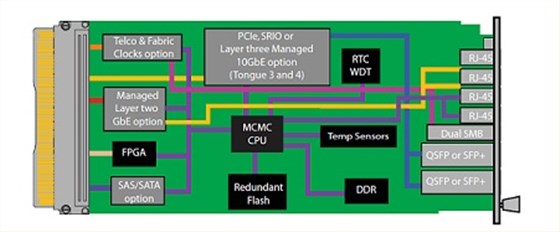

2.UTC002系列MTCA控制器具体指标如下。

• 400MHz RISC CPU处理器,
• 64MB的DDR用于MTCA系统载板控制和机架资源管理
• 配备SAS/SATA、GbE
• 无线/GPS时钟
• 带有扩频能力的光纤时钟
• 蓝、红、黄、绿LED状态指示灯
• Linux 2.6 嵌入式操作系统
• 兼容IPMI 2.0 协议
• 兼容HPM.1协议

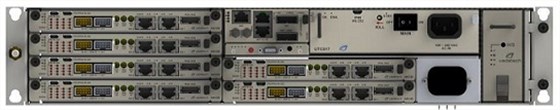

• 尺寸：19” x 2U x 14.2”
• 兼容MTCA.4规格的后IO设计，适用于高能物理等应用
• 多可装载6块MTCA.4卡，AMCs和TRMs双模块
• 单个MCH和灵活的电源模块选项，集成度高
• 适用高速12.5GHz MTCA连接器
• 可移动的空气过滤器、电源模块、风扇托盘
• 单/双 500W AC或单/双796W DC 标准电源，其他选项可选
• 远程警告和后置JSM
• 实用、美观的电缆管理
• 兼容RoHS

• 系统自带软件ADCaptureLab

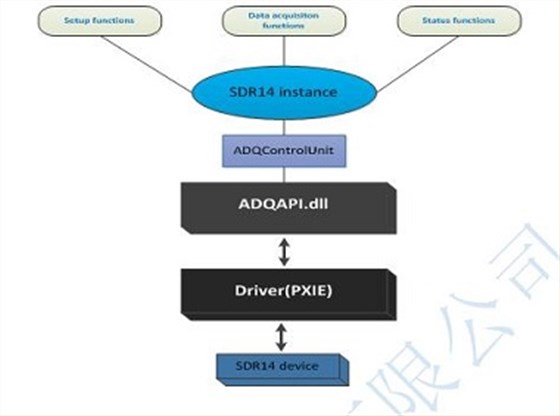

• 提供matlab、c/c++的用户二次开发API
