基于PCIe总线的多通道采集回放系统可实现高速信号的采集、存储及快速回放功能，坤驰科技的系统具备PCIe总线的快速数据传输能力、ADQ14、CSE126G1系列板卡的高速高精度数据采集能力、AWG2500系列任意波形发生器的快速数据回放能力，可实现单通道、12bit、6GS/s采样率采集；同时、可4通道、输入增益可调、14bit、1GS/s采样率采集；高速采集的同时可实现2通道、14bit、2.5GS/s 的任意波形回放。

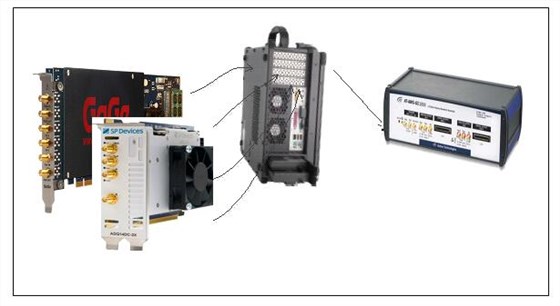

系统组成如下图：
系统详细介绍：
系统硬件包括用户自选的PCIe总线的工控机箱；一款型号为ADQ14DC-4C-VG的4通道、14bit、1GS/s,可变输入增益、2GB内存的PCIe高速数据采集卡；一款型号为CSE126G1的1通道、12bit、6GS/s、4GB内存的PCIe高速数据采集卡；一款型号为AWG2500-64M的2通道、14bit、2.5GS/s、64Msamples板上内存的任意波形发生器。
系统模块介绍：
1）、ADQ14DC-4C-VG
规格：4通道，1GS/s,14bit,DC耦合
接口形式：PCIe
输入范围：（VG）:0.5, 1, 2, 5 Vpp
连接器：SMA
-3dB带宽：700MHz
时钟：内/外时钟参考
触发：软件、内部触发、外触发输入/输出、电平触发
其他：双槽、支持GPIO、过压保护
FPGA:Xilinx Kintex 7 K325T、支持用户二次开发

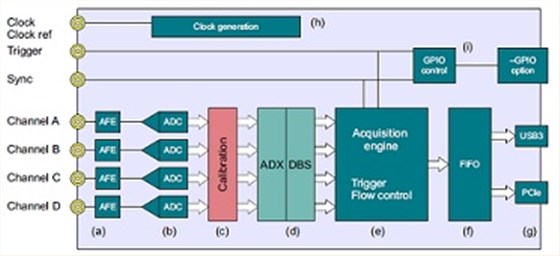

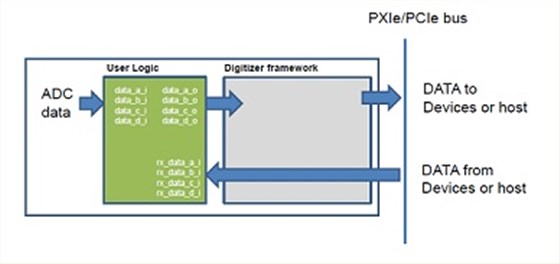

A)、板卡架构图

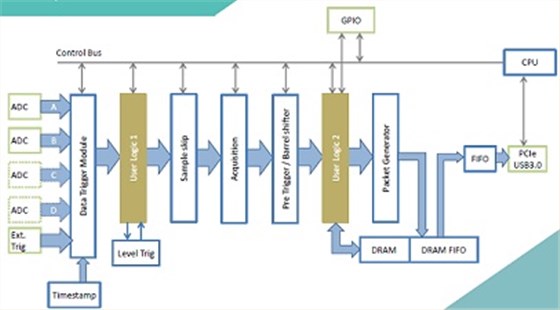

B)、数据流控制

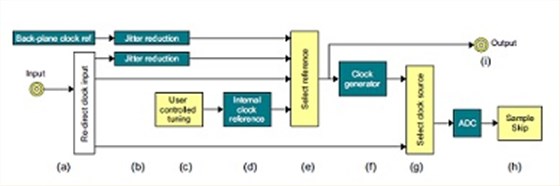

C)、时钟控制

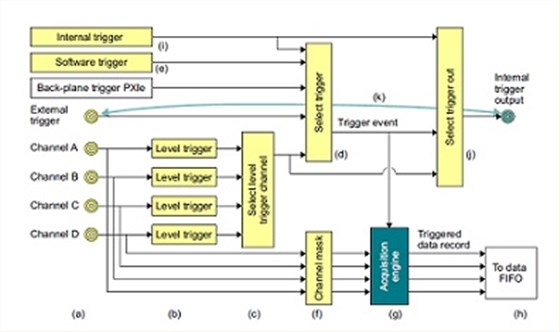

D)、触发设置

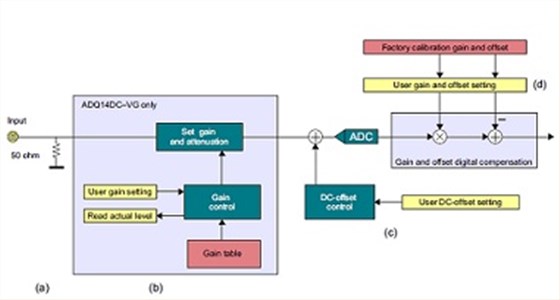

E)、模拟前端AFE设置
F)、触发模式
数据流模式（triggered streaming）-适合大化的利用数据传输到主机的速度
多段记录模式（multi record mode）-适合大量数据的实时采集
G)、采集控制设置

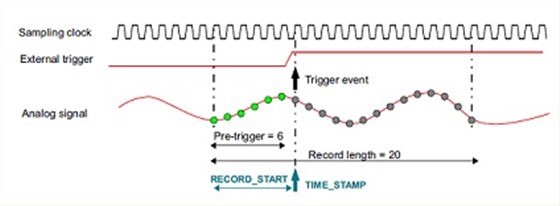

·Pre-trigger模式
注：数据流模式（streaming mode）下，预触发的长度是有限的，对比之下，多段记录模式下（multi-record）高可达234个采样点。

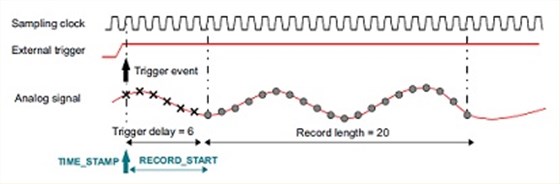

·Hold-off (Delay)模式
•延迟长度高可达234个采样点（取决于板卡模式）
H)、用户FPGA二次开发选项
SDK提供一些开发平台的编程实例和参考工程，ADQAPI 参考指导详细的描述了所有功能，很多例子和应用笔记会有助于用户开发。使用SDK可帮助用户实现数字化仪的大量数据处理和实时控制。
J）、板卡软件界面

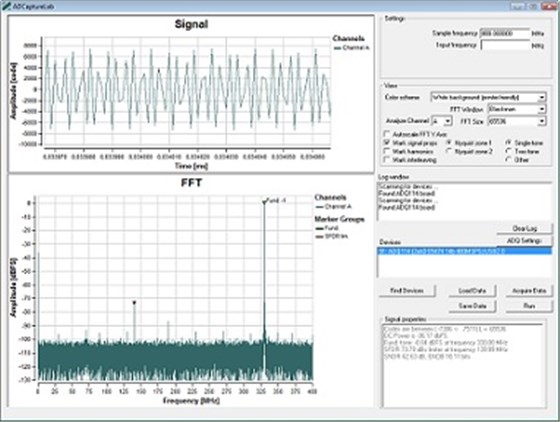

•UI界面：ADCapture Lab
•C/Matlab/Python 采集例程可用
•ADCapture Lab安装后，安装目录生成以下丰富参考文件及API.

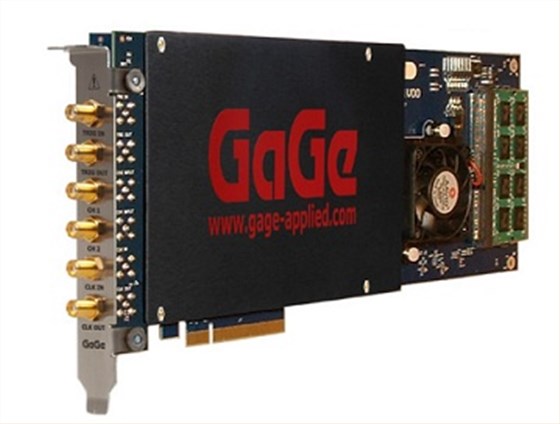

2)、CSE126G1
规格：1通道，6GS/s,12bit,DC耦合
接口形式：PCIe
输入阻抗：50?
输入范围：±100 mV, ±200 mV, ±500 mV,
±1 V, ±2 V, ±5 V（软件选择）
输入调节：直流偏置（输入范围内）
过压保护：±6 V
连接器：SMA
-3dB带宽：1.75GHz
板上内存：4GB
时钟：内/外时钟参考
触发：外触发输入/输出、电平触发
同步：可设置为多通道同步主/从模式
大传输率：4GB/s
FPGA:SDK开发包支持C/C#, LabVIEW ,MATLAB
操作界面：GaGeScope PC 示波软件

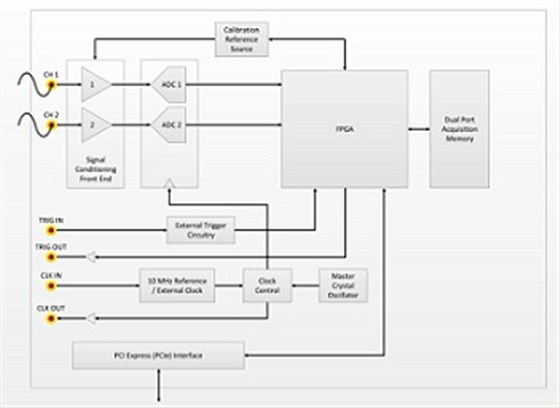

A)、板卡框图：
B)、触发
触发源：通道触发、外部触发、软件触发
组合触发：所有触发方式以“或（OR）”逻辑组合使用
触发信号要求：上升沿或下降沿（软件选择）
灵敏度：满量程触发源输入范围的±5%
C）、外部触发
连接器：SMA
匹配阻抗：1K ?
耦合方式：AC
带宽：>100MHz
电压范围：0-3V(非极性)
D)、触发输出
连接器：SMA
匹配阻抗：50 ?
幅度：0-TTL
E)、时钟输入
连接器：SMA
电压：小0.2V RMS,大0.5RMS
匹配阻抗：50 ?
耦合方式：DC
占空比：50% ±5%
输入模式：外部时钟或10MHz时钟参考
F)、时钟输出
连接器：SMA
电压：0-1.5V
匹配阻抗：50 ?
占空比：50%
输出模式：半采样时钟频率或10MHz时钟参考
采样时钟：小 200MHz
模式速率：大3GHz
10MHz参考：10MHz(来自于外部时钟)
G)、多段模式
预触发长度：大为FPGA内存大小
H)、多卡系统
主/从（Master/Slave）模式：多通道系统的所有板卡的所有通道
独立模式：系统内每个板卡独立操作
J)、PC系统需求
PCIe插槽：1个全长PCIe gen1,gen2或gen3,x8或x16插槽
操作系统：Windows 7(32-bit/64-bit)
Windows 8 (32-bit/64-bit)
Linux – Requires SDK for C/C#
K)、其他指标
尺寸：单槽，全高、3/4 长
电源功耗：25W

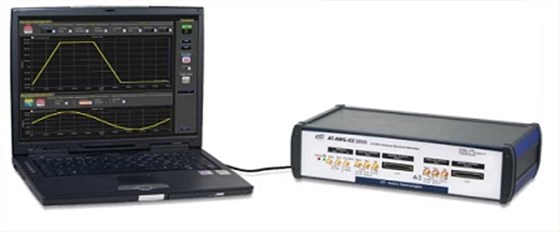

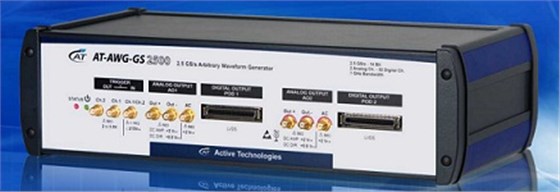

3)、AWG2500-64M 任意波形发生器
规格：2通道，2.5GS/s,14bit
-3dB带宽：1GHz
DAC直接输出-DC耦合：1.6 Vpp 差分/ 0.8 Vpp 单端.
RF放大输出-AC耦合：-10 dBm to +10 dBm 差分输出
板上内存：64M/每通道
谐波失真：<-65 dBc
非谐波失真：<-74dBc (1kHz to 1GHz)
多通道同步：10ps分辨率控制
数字模式发生器：16/32 Bits @ 1250/625 Mbps
其他：任意、DDS和功能发生模式，先进的波形序列发生器
A)、特点：
RF信号发生功能
数字化模块设计
非常低的谐波失真
输出选择：RF放大，直接DAC输出、
DC放大
高速数字化输出
多个设备同步
任意、DDS和功能发生模式

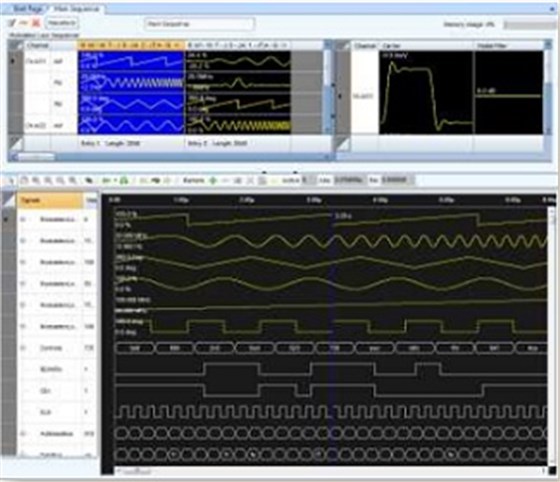

B)、用户操作软件
功能易用操作软件
先进的任意(Arbitrary)/DDS 操作界面
带有环路，条件跳变和子序列功能的强大序列发生器
