基于PXIe的中频信号采集存储系统可实现高速信号的采集、存储功能。该系统具备PXIe总线的高吞吐量、坤驰科技代理的ADQ14系列板卡的高速高精度数据采集、SSD磁盘阵列板大容量存储特征，可实现14bit采样精度、2GS/s采样率、高达1000MB/s直接存储速率、2TB存储容量的中频信号采集存储。

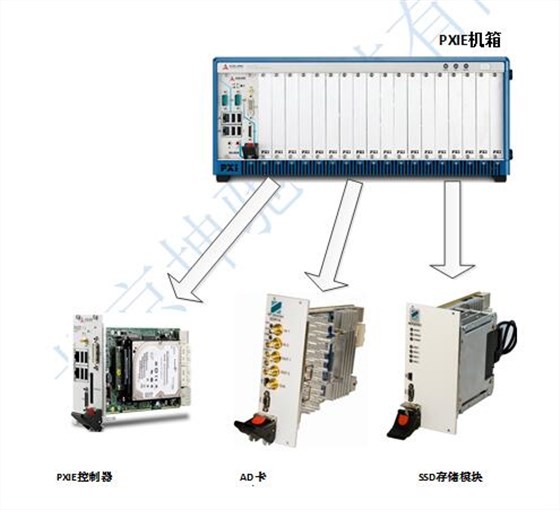

系统整体图：
系统硬件包括PXIe 3U 8slot机箱一个、PXIe控制器一个（带机械磁盘）、ADQ14AC-1X采集板卡一块、ADQSDU高速SSD存储板一块。
系统规格：
系统采样是PXIE总线传输数据，整个系统的几个部分规格如下：
1.ADQ14AC-1X PXIE高速数据采集卡：
AD卡参数指标：
- 1通道14bit精度2GS/s 采集模块
- 50欧姆AC耦合，输入信号满幅度1.9Vpp,过压保护
- 模拟输入带宽900Mhz
- 高3.2GByte/s数据传输率
- 支持外部时钟输入
- 板载2G存储
- PXIE 3U 2槽位
- FPGA开放
卓越动态参数：
- SNR 64dB
- SNDR 59 dB
- SFDR 61 dB
- ENOB 9.6 bits
2.ADQSDU 2TBytes高速SSD存储板：
- 2TB存储容量
- 支持大1000MB/s的写速率，大300MB/s的读速率
- 监测控制功能
- PXIE 3U 4槽位
- 可以和AD卡交互连接
3.PXIE控制器：
- 强大的计算能力，Intel® Core™ i5-520E 2.4GHz处理器
- 系统大吞吐量2GB/s
- PXIE 3U 2个插槽
- PXIE连接性能4链路 x4 x4 x4 x4 ，2链路 x8 x8
工作原理：

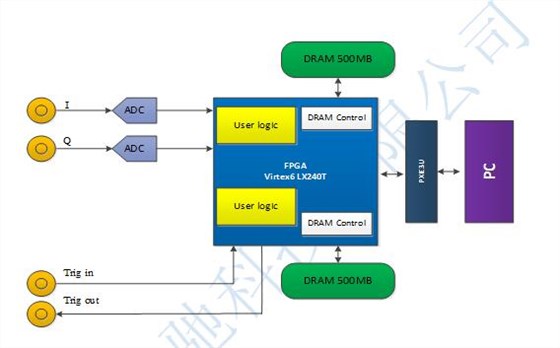

高速数据采集卡内部模块
SSD高速存储模块与采集模块协同工作
AD采集过来的高速数据，经PXIe可以直接存储到SSD存储模块，直接存储速率可达1000MB/s。软件可以设置AD采集过来的数据直接进入到控制模块，还是先经过SSD高速存储模块，再通过控制模块，传输给上位机显示。读取SSD存储数据，向上位机的传输速率高300MB/s。
监测控制功能：
系统可以设置一个监测控制选项，主数据流发送到磁盘存储，一小部分数据传到主机，用来监控采集系统的操作完全根据计划执行，发送到监控单元的采集数据密度由软件控制。ADQ系列数字化仪配置2个DMA通道来实现监测控制，一个通道连接ADQDSU磁盘阵列板，一个通道连接到控制器。
监测控制选项可以实现一块数字化仪连接两块ADQDSU磁盘阵列板，以使得数据写入磁盘存储模块的能力增加一倍。结合ADQ开发包，监测控制选项可以实现更多的特殊功能。
逻辑开发包
ADQ14AC-1X提供用户开放功能FPGA开发，用户可能根据自己的需求在FPGA里实现FFT等复杂算法、实现滤波功能、实现峰值检测等功能。
用户可以根据source文件中的user_logic.v模块里预留的接口，实现用户自己想要的逻辑功能。
系统配套软件

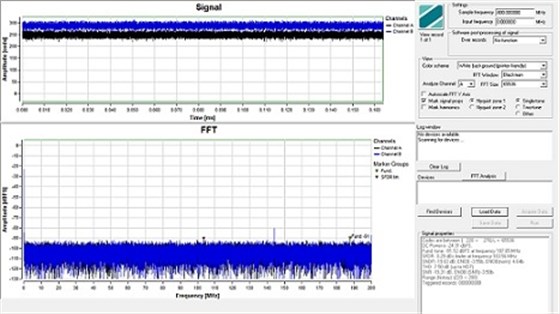

提供自带软件ADCapturelab，软件功能：
- 可以设置采集的长度，长65536个点，可以设置采样率，大2GS/s 。
- 可以对采集的数据做FFT运算，FFT点数128~65536
- 可以对FFT运算加hamming窗、hanning窗、blackman窗，有效防止频率分辨率不足，导致频谱泄漏问题
- 支持multi-record功能，根据外部触发，触发每次的采集行为，然后把每次触发采集的信号拼接传输给上位机，或者流入磁盘阵列
- 支持通道触发，根据每个通道输入的信号，可以选择上升沿、下降沿、高电平、低电平触发，设置触发电平的值

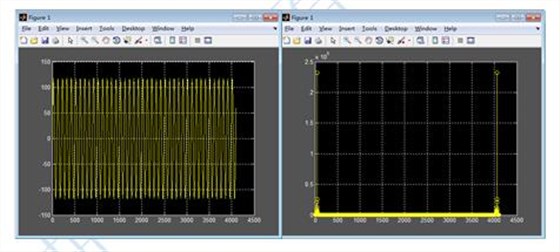

提供matlab、c/c++的用户二次开发API提供MATLAB驱动、 API功能：
可以对数据进行读写文件操作
