坤驰科技推荐产品:Spectrum公司M4i系列数字化仪

2014-05-22 13:44:00

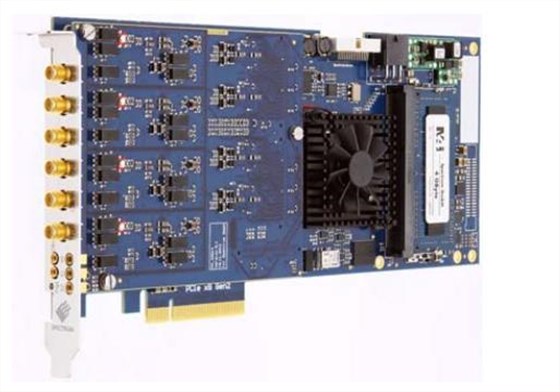

本系列产品为坤驰的合作伙伴德国Spectrum公司发布的M4i.44XX-X8系列PCIeX8数字化仪。其卓越的性能可被广泛应用于各类科技领域,涵盖了激光、雷达、通信、电子对抗、高能物理、质谱分析、超声、医疗等应用。

高速数据采集卡

该平台数字化仪都提供两个或四个完全同步通道。如果用户需要更多的通道可以利用Spectrum StarHub系统将8块板卡链接在一起,建立多达32个完全同步信道。

M4i数字化仪提供采样率高达500MS/s(14位ADC分辨率)或250MS/s(16位分辨率)。高采样率和高分辨率的结合,使M4i系列板卡在1-200MHz频率范围的信号采集应用中发挥非常强大的作用。

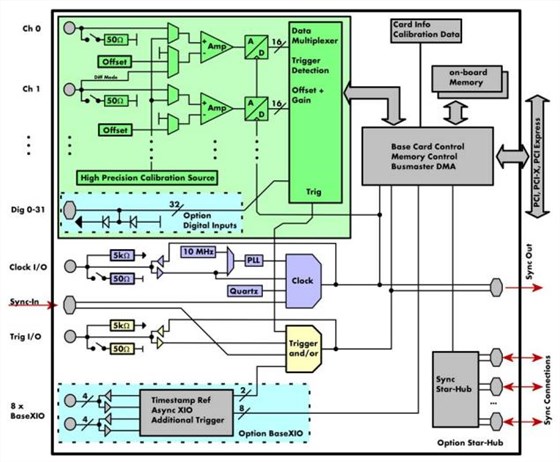

M4i系列高速数据采集卡的核心技术是Spectrum的验证数字转换架构。每个ADC拥有自己的超低噪音信号调理电路,允许用户调整信号振幅从200mV到10V满量程。可变增益使用户能够以大化的ADC测量精度获得全动态范围。ADC的时钟具有灵活和精确的时间同步功能,可以在极小的相位误差下进行跨通道采样。其效果相当于一个家庭的数字化仪,在动力性能方面树立了新的标准。

该系列高速数据采集卡的超低噪音设计。使用户可以在软件中看到格外安静的前端电路的性能。M4i系列产品运行在500MS/s和14位分辨率的测量基线噪音达到了极佳的2LSB。对于任何高分辨率数字化仪,信噪比和无杂散动态范围两者都是至关重要的规格。而M4i系列卡在这方面大大优于其他数字化仪。M4i可以提供更好的低于67分贝信噪比;而SFDR是一个极好的88分贝。如果用户想捕捉佳的准确度和精密度的小信号变化,良好的SNR和SFDR ,以及低失真和精确的时间基准是必不可少的。

高速数据采集卡

M4i系列数字化仪的出色性能还不止这些,该卡配备了一个巨大的4GB的板载内存,先进的触发电路,包括边缘,窗口,时间和逻辑,以及各种强大的采集模式。使用“singleshot”模式瞬态捕捉,“FIFO”模式直接将数据传到电脑, “multiple segment”模式获取大量的信号突变(包括时间戳),以及“gated sampling”模式进行特殊的时间方式的门控采样。
M4i系列高速数据采集采用PCIex8第二代接口,适用于大多数现代PC。使用Spectrum优化的驱动程序能以超过3.4GB/s的速率将数据从主板上的内存传输到个人电脑!使用户将重要数据传输到PC比以往更快。加快用户的测试时间,提高吞吐率,并且避免数字化传输信息丢失等严重事件。
高速数据采集支持Windows和Linux操作系统的驱动程序,以及用于C++、LadVIEW、LabWindows、Visual Basic和其他流行的编程语言的编程实例。此外,虽然该卡已经采用了新的技术,他们仍然可以与早期的Spectrum数字化仪驱动程序及软件兼容。因此,现有的Spectrum客户可以用同一个软件同时操作一块使用十年的200kS/s的多通道卡和一块M4i系列500MS/s的高速数据采集卡!如果用户不想自己编写软件,Spectrum还提供集控制、显示、存储和分析一体的软件SBench6。SBench6基于Windows,拥有直观的图形界面显示及灵活简单的操作方式。它适用于目前所有的Spectrum数字化仪高速数据采集,也可在同一台PC上安装多卡的系统中使用。
