m4i系列作为M3i的替代品有哪些优势?

2020-01-16 10:01:00

M3i.41xx-exp和M3i.41xx系列停产,规格更好的M2p.59xx-x4和M4i.44xx系列成为其替代品。与M3i.41xx系列相比,它提供了更多的版本,具有更高的带宽和更快的采样率,同时电路板的尺寸更小。除了这些主要区别外,M4i.44xx系列还有许多小的改进,在与不同应用程序区域连接时较之前更容易。虽然接口改进,但API仍然相同,因此从现有软件进行迁移会十分简单。

M2p.59xx-4系列提供20种不同型号,从1通道到8通道,采样速率从20MS/s到125MS/s。M4i.44xx-8系列提供10种不同型号,2-4通道,采样率从130MS/s到500MS/s。产品系列更换表如下所示。

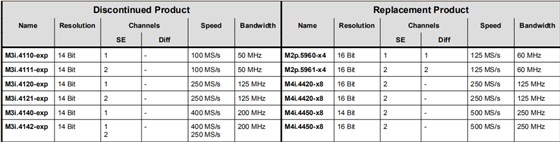

产品系列更换表


下面将详细对比两个产品。

特征比较

1 高精度,更高采样率

M4i系列具有高精度14/16bit,更快的采样率130MS/s-500MS/s,带宽也增加到65MHz-250MHz,采用3通道数字输入,数字量输入与模拟量输入同步采样并存储在存储器中。

2 尺寸更小,内存大,数据传输更快

尺寸更小,相比于m3i的尺寸,M4i.xxxx-x8选择3/4的PCIe的尺寸会适合更多的系统。内存更大,标准的4GB 内存。3.4GByte/s传输速度,比之前的提高20倍,可支持更多流应用程序。M4i系列还包含SCAPP GPU接口,数据可以直接传输到基于CUDA的GPU,使数据能够快速处理。

3 I/O线

与M3i系列相比,M4i.xxxx系列增加一路触发输出,3路的多功能/O也可以用于同步数字输入(数字化仪)或同步标记输出(AWG)。

功能比较

M4i.44xx增加了触发源标记功能,触发源会自动与时间戳一起存储,并且可以检查每个触发事件。并选用SMA连接,适合更高的信号频率。M4i.44xx还可作为固件功能使用其他采集模式。

Spectrum高精度及高速度数字化仪

Spectrum是一家基于PC的测试和测量仪器设计和制造的先驱者,产品主要用于电子信号的获取、产生和分析。本公司专业从事采样率每秒百万次至每秒十亿次的高速数字化仪,高精度数字化仪和任意波形发生器(AWG)技术,有超过400种模块化产品,符合目前最常用的行业标准,包含PCIe,LXI(基于以太网),PXI Express (PXIe), PXI, PCI, PCI-X和CompactPCI。产品模拟分辨率有8位、12位、14位和16位。配套软件可以使产品实现多种测试仪器的功能,包括示波器、数据记录仪、多通道数据采集系统、FFT频谱分析仪、逻辑分析仪、码型发生器、数据流系统(FIFO)和瞬态记录仪。
