摘要：本文简要介绍了软件无线电技术及其发展概况，并着重列举了其在当前通信领域，以及在未来第四代移动通信（4G）中的应用。

关键词：移动通信4G软件无线电技术DSP智能天线

一、引言

以现代通信理论为基础，以数字信号处理为核心，以微电子技术为支持的软件无线电（SoftwareRadio）或者称软件可定义的无线电（Software-DefinedRadio）提供了一条满足未来个人通信需要的思路。

软件无线电突破了传统的无线电台以功能单一、可扩展性差的硬件为核心的设计局限性，强调以开放性的简硬件为通用平台，尽可能地用可升级、可重配置不同的应用软件来实现各种无线电功能的设计新思路。其中心思想是：构造一个具有开放性、标准化、模块化的通用硬件平台，将各种功能，如工作频段、调制解调类型、数据格式、加密模式、通信协议等用软件来完成，并使宽带A/D和D/A转换器尽可能靠近天线，以研制出具有高度灵活性、开放性的新一代无线通信系统。

二、软件无线电关键技术

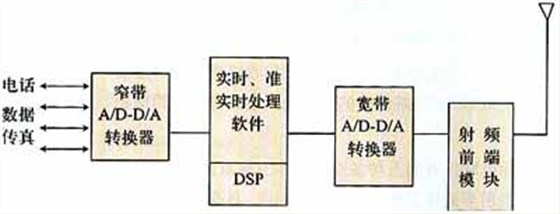

一个理想的软件无线电的组成结构如图1所示。软件无线电主要由天线、射频前端、宽带A/D-D/A转换器、通用和专用数字信号处理器以及各种软件组成。软件无线电的天线一般要覆盖比较宽的频段，要求每个频段的特性均匀，以满足各种业务的需求。射频前端在发射时主要完成上变频、滤波、功率放大等任务，接受时实现滤波、放大、下变频等功能。而模拟信号进行数字化后的处理任务全由DSP软件承担。为了减轻通用DSP的处理压力，通常把A/D转换器传来的数字信号，经过专用数字信号处理器件处理，降低数据流速率，并且把信号变至基带后，再把数据送给通用DSP进行处理。

图1软件无线电框图

软件无线电实现的体系结构可分为三种:射频低通采样数字化结构、射频带通采样数字化结构和宽带中频带通采样数字化结构。射频低通采样数字化的软件无线电，其结构简洁，把模拟电路的数量减少到低程度。射频带通采样数字化的软件无线电与低通采样软件无线电结构的主要不同点是,A/D前采用了带宽相对较窄的电调滤波器，然后根据所需的处理带宽进行带通采样。后，宽带中频带通采样数字化的软件无线电结构与目前的中频数字化接收机的结构类似，都采用了多次混频体制或叫超外差体制，其主要特点是中频带宽更宽，所有调制解调等功能全部由软件加以实现。

在软件无线电中的关键技术主要有：

（1）宽带/分频段天线：软件无线电台要求能够从短波到微波相当宽的频段内进行工作，好能研究一种新型的全向宽带天线，可以根据实际需要用软件智能地构造其工作频段和辐射特性。目前的可行性方案是采取组合式多频段天线。

（2）多载波功率放大器（MCPA）：理想的软件无线电在发射方向上把多个载波合成一路信号，通过上变频后，用一种MCPA对宽带的模拟混合信号进行低噪音放大。因为混合信号中信号与信号的包络幅度相差很大，所以对放大器的非线性特别敏感，MCPA采用前向反馈技术抑制不需要的互调载波，得到有效的功率利用。需要很好地选择器件并使用电路CAD优化技术。

（3）高速宽带A/D，D/A变换：A/D的主要性能是采样速率和采样精度，理想的软件无线电台是直接在射频上进行A/D变换，要求必须具有足够的采样速率。根据Nyquist采样定理，要不失真的反映信号特性，采样频率fs至少要是模拟信号带宽Wa的两倍。为保证性能，在实际应用中常进行过采样处理，要求fs>2.5Wa。根据目前研究结果，其中一种解决方案是，可用多个高速采样保持电路和ADC，然后通过并串转换将量化速度降低，以提高采样分辨率。

（4）高速并行DSP：数字信号处理（DSP）芯片是软件无线电所必须的基本的器件。软件对数字信号的处理是在芯片上进行的。中频以下主要包括三部分：基带处理、比特流处理和信源编码。基带处理主要是完成各种波形的调制解调，扩频解扩以及信道的自适应均衡和各种同步的数字处理，每路需要几十到几百个MIPS的处理能力。比特流处理主要完成信道编解码（软判决译码）、复用或分解或交换、信令、控制、操作和管理以及加密解密等功能，每路需要几十个MIPS的处理能力。信源编码要完成话音、图像等的编码算法、每信道需要十几个MIPS的处理能力。要完成如此巨大的信号处理运算，必须采用高速多个DSP并行处理结构才有可能实现。

（5）软件无线电的算法：软件的构造，自然是把对设备各种功能的物理描述建立起数学模型（建模），再用计算机语言描述的算法，后转换成用计算机语言编制的程序。软件无线电中的算法特点：

⊙对信号处理的实时性。对算法的要求在时空上很高；

⊙软件无线电算法应具高度自由化（便于升级），开放性（模块化，标准化）；

⊙目前主要算法为数值法，但并不排斥其他算法，或者多种算法的结合。

以上技术都有待深入研究，实践和优化。

三、软件无线电发展状况

当前，蜂窝移动通信系统已经发展到第三代，3G系统进入商业运行一方面需要解决不同标准的系统间的兼容性；另一方面为了适应技术的飞速发展，3G无线通信系统要求具有高度的灵活性和扩展升级能力。软件无线电技术无疑是好的解决方案。作为3G移动通信标准中的两个主要标准，W-CDMA和CDMA2000都采用码分多址接入方式，且具有信道带宽宽，数据速率多样且支持高速率，不同业务采用信道编码不同等共性，同时，这两种标准之间在码片速率、信道带宽和信道选择码等方面也存在差异。为了解决这些方面的问题及为了提高系统容量，在3G中将采用的智能天线技术（SmartAntenna）、多用户检测技术（MUD）等，使得软件无线电技术在3G系统中有着广泛的应用空间。

首先，智能天线技术在我国的TD-SCDMA的方案中，利用数字信号处理技术识别用户信号到达方向，形成天线主波束；引入空分多址（SDMA）方式，根据用户信号不同的空间传播方向，提供不同的空间信道；采用数字方法对阵元接收信号进行加权处理，形成多个波束赋形，每一个波瓣对应于一个特别的手机用户，波束也可以动态追踪用户，使主波束对准用户信号方向，在干扰信号方向上，形成天线方向图零陷或功率增益较低，从而达到抑制干扰的目的。

其次，在欧共体的ACTSFIRST项目中，软件无线电技术也用到了设计多频/多模可编程手机中。它可自动检测接收信号，接入不同的网络，而且能满足不同的接续时间要求。软件无线电技术可用不同软件实现不同无线电设备的各种功能，可任意改变信道接入方式或调制方式，利用不同软件即可适应不同标准，构成多模手机和多功能基站，具有高度的灵活性。

除此之外，软件无线电出现了一些新的发展趋势：主要表现在体系结构分层化、软件模块化、结构数学分析化、面向对象化、计算机化、网络化和安全化。

四、4G中的软件无线电技术

随着3G技术不断地成熟并终进入市场进行运营，国际电信联盟（ITU）已经开始研究制订第四代移动通信标准，并已达成共识：把移动通信系统同其他系统（例如无限局域网、WLAN等）结合起来，产生4G技术，2010年之前使数据传输数率达到100Mb/s，以提供更有效的多种业务，终实现商业无线网络、局域网、蓝牙、广播、电视卫星通信的无缝衔接并相互兼容。

4G的关键技术主要有：OFDM（正交频分复用）、软件无线电、智能天线和IPv6技术。

在4G众多关键技术之中，软件无线电技术是通向未来4G的桥梁。由于各种技术的交迭有利于减少开发的风险，所以未来的4G技术需要适应不同种类的产品的要求。而软件无线电技术则是适应产品多样性的基础。它不仅能减少开发风险，还更易于开发系列型产品。此外，它还减少了硅芯片的容量，从而削减了运算器件的价格，其开放的结构也会允许多方运营的介入；同时，由于DSP的使用，也弥补了廉价RF（RadioFrequency）所造成的不足。在实际应用中，RF部分是昂贵而缺乏灵活性的，宽带的RF是非线性的，而通过使用SDR技术可弥补其在灵活性上的不足。

在网络支持方面，由于4G通信系统选择了采用基于IP的全分组的方式传送数据流，因此IPv6技术将成为下一代网络的核心协议。而大量链路类型（如data，voip）的不同链接可通过SDR进行互联。同时，动态频谱的分配也有利于在已占用带宽上实现新的服务。

智能天线技术也是4G中的关键，它与SDR技术同样紧密相连。它是在软件无线电基础上提出的天线设计新概念，是数字多波束形成（DBF）技术与软件无线电完美结合的产物。一方面，软件无线电为智能天线的实现提供了一条有效可行的技术途径，另一方面智能天线也为软件无线电的发展起到了推动作用。它们两者相互渗透、相互促进。基于软件无线电的智能天线主要包括：单信道智能天线，即通过天线阵感应的射频信号，首先经过前端模拟预处理变换为适合于A/D采样的宽带中频信号，该宽带中频信号经A/D数字化后送到数字下变频器（DDC），对宽带数字中频内某一感兴趣的信号进行数字正交下变频和采样率变换，变换为与信号带宽相适应的低采样率的基带正交（I/Q）数字信号，这N路I/Q基带数据被同时送到M个数字波束形成器（DBF），分别进行不同指向的波束形成运算，终获得所需的M个波束。信息解调模块（DEMOD）要么对所形成的这M个波束同时进行解调，要么选取其中信噪比大的波束进行解调，前者可以实现同频空分复用，后者则可以实现定向接受，改善输出信噪比。其次为多信道智能天线，它与单信道智能天线相比只是在A/D后设置多个单信道多波束形成器SCMBF。此外还包括多相滤波信道化智能天线，它的大特点是能够实现频域空域上的全波束形成。

五、结束语

由于多种移动通信标准的加入，使得现存的移动通信标准族变得十分繁杂。从近期发展上看，软件无线电技术可以解决不同标准的兼容性，为实现全球漫游提供方便；从长远发展上看，软件无线电发展的目标是实现具有可以根据无线电环境变化而自适应地配置收/发信机的数据速率，调制、解调方式，信道编、译码方式，甚至调整信道频率、带宽以及无线接入方式的智能化无线通信系统，从而更加充分地利用频谱资源，在满足用户QoS要求的基础上使系统容量大。相信随着SDR技术的不断成熟与发展，其在4G中的作用会越来越突出，这必将加快4G系统的完善。
