如何同步多个ADC或高速数字化仪?

2019-05-09 17:15:00

触发器和时钟是建立系统时间的外部信号。时钟信号设定了事情发生的频率,当采集开始的时候,触发器就会告诉你。几个数字化的同步器的同步依赖于三个关键要素:

时钟频率必须与所有的数字化仪保持一致,并处于相对应的阶段。这需要一个外部的公共时钟引用。

l 必须有一个信号来确定每个数字化仪中记录数据的起始点。这是通过触发信号来完成的,它必须对所有的单元进行对齐。

l 时间戳记在每个数字化仪中的时间。这些计数器必须在所有的单元中进行操作。

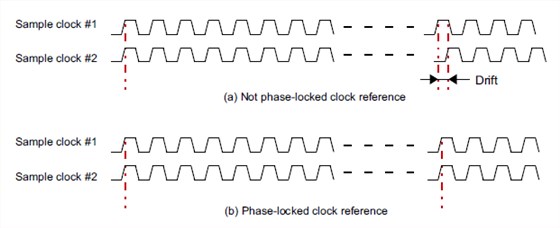

第一关键要素:时钟信号

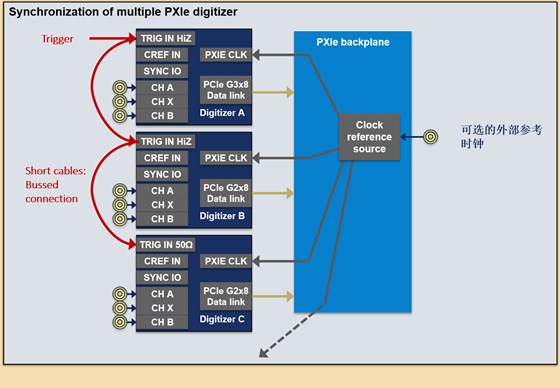

前面板上的时钟参考信号或通过PXI 背板提供一个通用的参考时钟。这个共同的时钟参考保证了同步的长期稳定性。

有三种情况:时钟的同步是至关重要的:

1. 在单独的通道上进行数据的获取,时间戳用于测量单个脉冲的时间,并在通道之间进行比较。

2. 记录非常长的记录。(例如,时钟频率的1ppm偏差意味着在106的记录结束时一个采样点偏差)。

3. 连续的多个板流到PC上。如果不相锁,数据速率会有所不同。


第二关键要素:时间戳

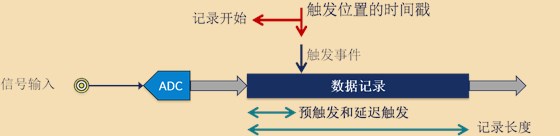

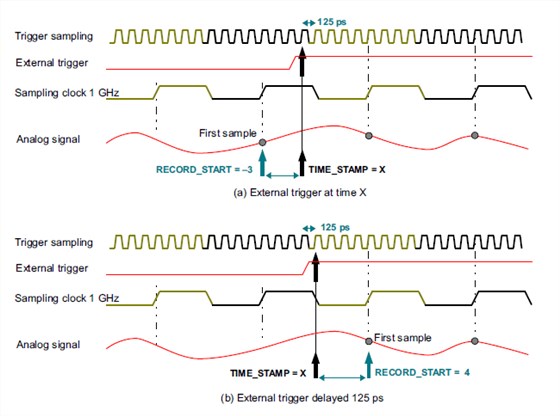

时间戳是指从触发器和时钟中传输信息的实时度量。时间戳计数器是在触发器事件发生前的采样周期数。

在触发器采样率下工作的时间戳,就用于识别和校正触发在卡片之间的触发时间的不同。


第三关键要素:触发

触发表示测量的起点。

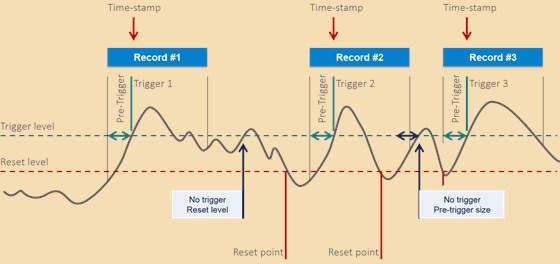

数据驱动的触发级触发器

触发功能:

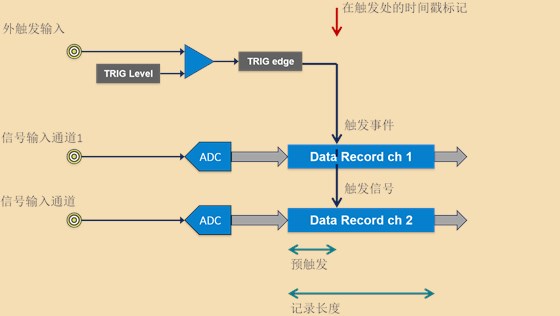

1)外部触发实时采集

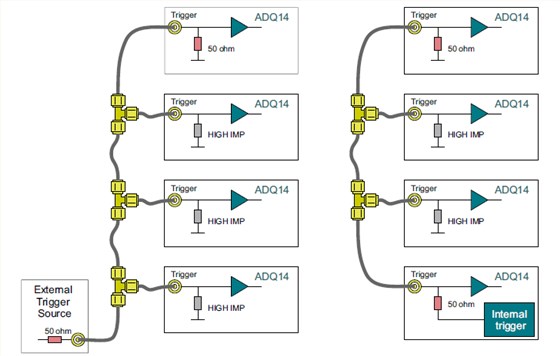

2)分发触发

可以将触发器输入设置为高阻抗,以启用总线连接。端点需要在50欧姆截止。这个解决方案可以通过短的电缆来控制,在相邻的数字化设备之间的背板上更容易使用。

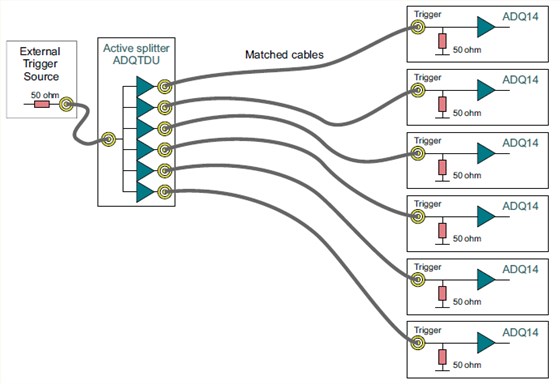

3-1)分配触发:主动分发器

每个通道输出包含一个信号放大器,数字化仪的触发数量是没有限制的。SP Devices提供的ADQTDU是一个触发输出的缓冲板,可以用于6个输出触发

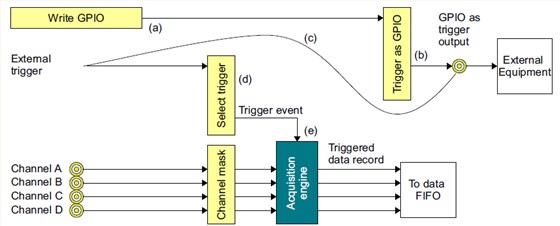

3-2)分配触发:发送一个软件触发

使用触发输出发送一个软件触发指令,主数字化仪板卡的触发输出可以发送一个GPIO输入并同时发送所有列表外部脉冲触发到所有数字化仪

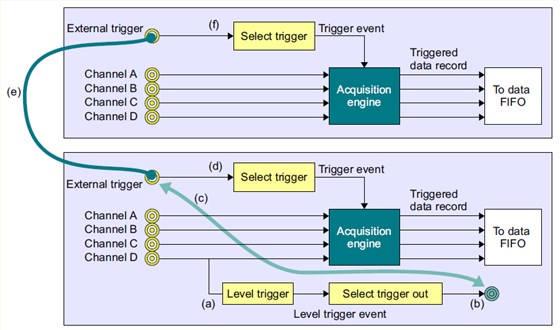

4)创建电平触发

此模式适用于启动获取的一个通道上的引用事件的系统

也可用于设计高精度的触发器。通道D上的触发器事件被记录在D通道上,然后用插值的精度来计算触发时间。

建立一个大系统
