1.硬件要求：

两通道输入，信号输入为0-5V数字信号。
FPGA主板采用单片xilinxV6FPGA，支持xc6vlx240t-lff1156，兼容xc6vlx130t-lff1156。
板载FLASH配置FPGA，通过JTAG配置FPGA。
数据由RS232输出。
信号输入端口带6VBreakdown电压ESD保护。

2.系统原理

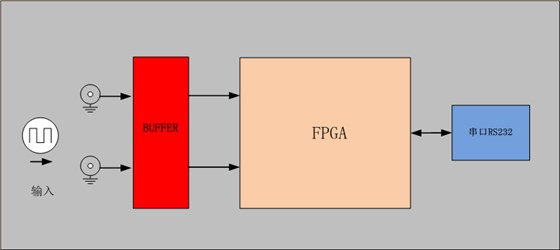

整个系统采用子母卡形式，采集子板通过buffer采集数字信号，然后由主板FPGA做逻辑算法，终由载板通过RS232输出检测数据。
信号输入为5VTTL电平或者脉冲，需要转换成，可选择两种方案：

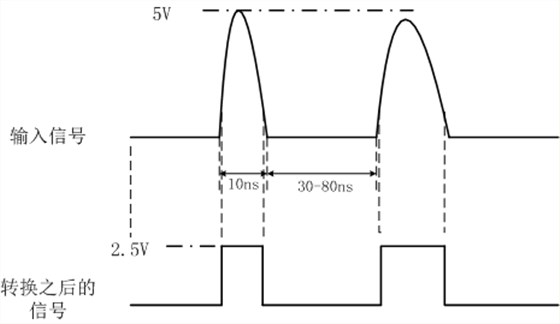

①5VTTL转2.5V，可采用电平转换驱动器或者CPLD。5V转2.5V的buffer，可选用TI的SN74LVC2T45（140Mbps），CPLD可选用XILINX的XC9500XL系列的XC9536XL-7VQ44C。如下图：

②5VTTL转LVDS，采用TTL转LVDS芯片，可选用TI的四路DS90C032TM（>155.5Mbps）或者MAXIM的单路MAX9164（200Mbps）。
