简介

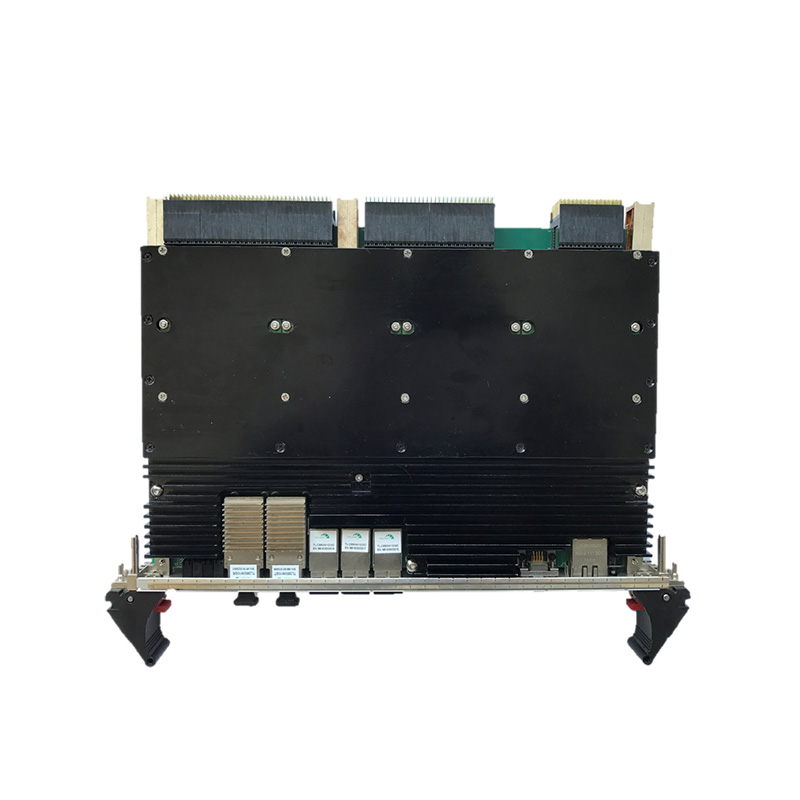

QT3448是一款基于SATA控制协议适合于6U VPX系统的风冷/导冷高速大容量存储板卡。产品符合open VPXVITA65规范，是一种高带宽海量数据实时记录与存储装置，可为VPX系统的的多种数据源（如光纤、AD、RapidIO等）提供记录、存储、下载，读写访问等功能。QT3448搭配Xilinx 7-Series主控芯片，可适于雷达、无线通讯等数据的记录、导出和模拟仿真。因其高可靠坚固设计，是车载，机载，舰载等要求高性能、大容量、高可靠应用场合的理想之选

产品特性：
— 存储速率7.3GB/s（连续，低不低于6.4GB/s）；
— 存储容量：8TB、16TB、32TB（推荐16TB 以上）；
— 数据输入 / 输出接口 :
— 2路12合1SNAP12 MPO光口，1路 12发，1路 12收
— 1路10.3125Gbps的RocketIO光口，用于数据记录和数据回放
— 1路10.3125Gbps的RocketIO光口，用于多块单板之间的定时和同步
— 1路标准10G Base-R万兆光纤通道网口
— -1个RS232调试串口；
— -2个SFF8644 SAS3.0接口，用于记录仪数据快速导出
— 标准FMC子卡接口 ( 适配各型标准 FMC AD子卡 )
— 符合6U VPX标准的VITA46和VITA48的风冷和导冷规范，4HP面板宽度；
— 含 16块 2.5吋的 SSD，总重不超过1.5Kg。

客户价值 :
— 超高性能 : 单存储记录卡持续记录的平均性能高可达7.3GB/s；
— 超大容量 : 单存储记录卡容量大支持64TB的容量，业内高的单卡容量支持
— 宽电压输入 : 支持DC 5V或者DC7V~14V电源宽输入范围。
— 坚固型设计 : 满足国军标GJB150.16和GJB3493规范的振动和冲击应用的要求；
— 兼容风冷导冷；
— 可脱机工作 : 存储记录卡可脱离CPU卡或上位机单独使用；
— 支持集群 : 多块司不同数量和类型的存储记录卡，可通过共用一个上位机软件或者SDK， 统一管理和控制，实现多节点应用；
— 支持级联 : 可通过以太网快速配置，多存储记录卡的存储资源整合成一个大的存储池；
— 支持超多数量和种类的接口的数据输入 / 输出，MPO光口、万兆光纤、RocketIO等；
— 支持多种控制接口，支持RS232，RS422，GE，10GE和GPIO口控制和按钮控制；
— 快速数据导出接口 : 存储记录卡支持在线快导模式。平均带宽可达4GB/s；
— 快货交付；
— 可维护性好；
— 数据异常恢复功能 : 异常掉电数据恢复功能；
— BIT功能。

应用
高速数据记录
雷达信号存储
海量数据存储

应用实例
宽带卫星中频记录系统
雷达数据模拟与仿真
