5G采集存储系统
采集系统规格:

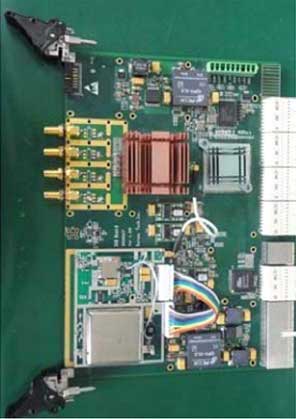

1、5GSPS10bit高速数据采集板
基于CompactPCIExpress协议的超高速数据采集板,具有单路/双路/四路并行数据采集、存储处理和数据回放等功能。该板的采样率高达5Gsps,前端模拟带宽可高达3GHz,实时存储容量可达32GB。
主要技术指标
单通道模式 |
10bit/5GSaps |
双通道模式 |
10bit/2.5GSaps |
四通道模式 |
10bit/1.25GSaps |
ADC输出位数 |
10bit |
有效位数(ENOB)(typ.) |
8bit |
模拟带宽 |
1~3GHz |
输入阻抗 |
50/AC 耦合/SMA |
满量程输入功率 |
0dBm |
时钟 |
支持板载时钟或外时钟 |
触发 |
支持软件触发或外触发 |
SFDR(typ. at 2GS/s, 50) |
60dB at 10.9MHz 40dB at 400MHz |
SNR(typ. 50?) |
>33dB |
处理能力 |
Virtex5 XC5VLX110 |
存储能力 |
32GB(需存储板支持) |
软件处理 |
数据回放、频谱分析 |
数据接口 |
CPCI、CPCIe |
GPIO口 |
24bit |
结构尺寸 |
6U CPCIe×4 Hybird |
工作温度 |
0~70°C(可选宽温) |
典型功耗 |
30W |
2、存储板:
基于CPCIexpress接口
专用高速IO连接到采集板
板载32GBDDR3内存

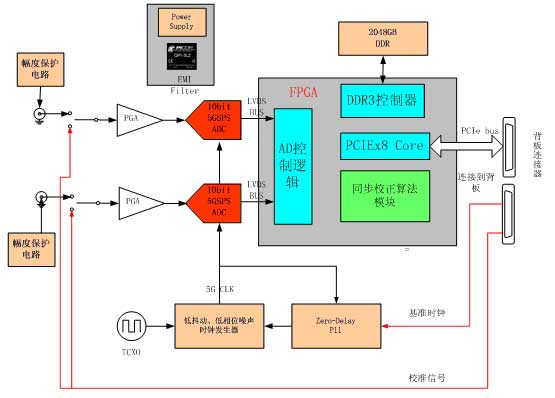

数采模块原理图:

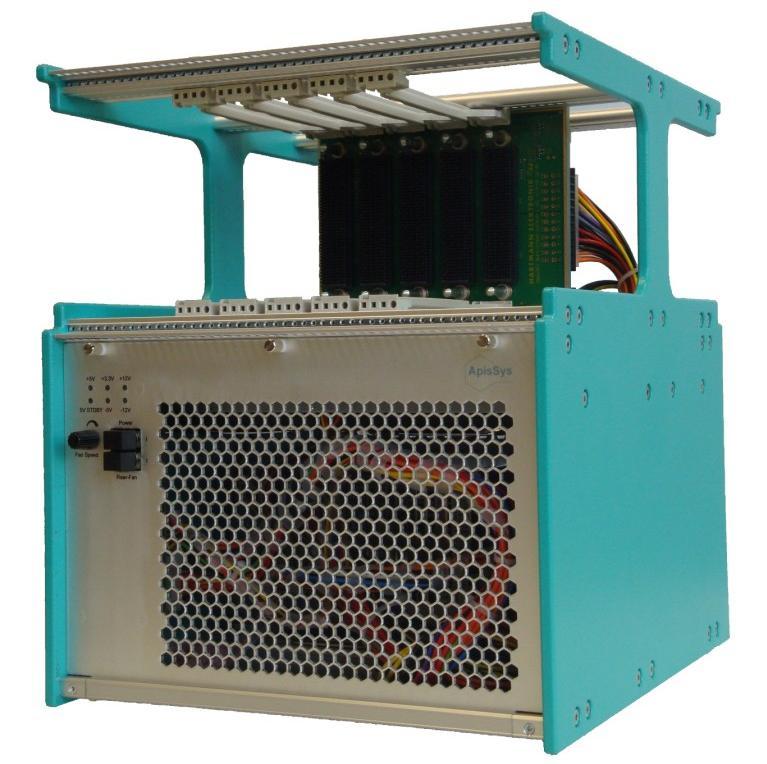

整机外观如下:

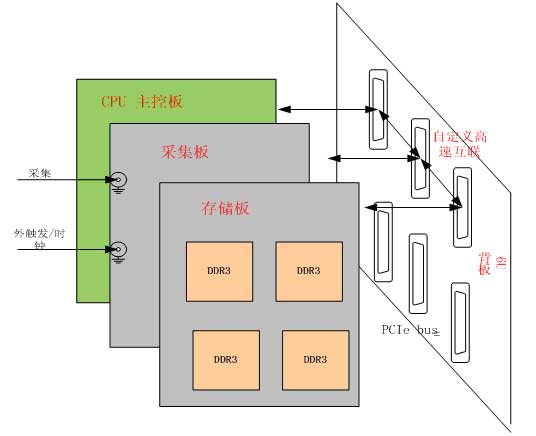

该采集以及存储系统的组成模块如下图所示:
-
