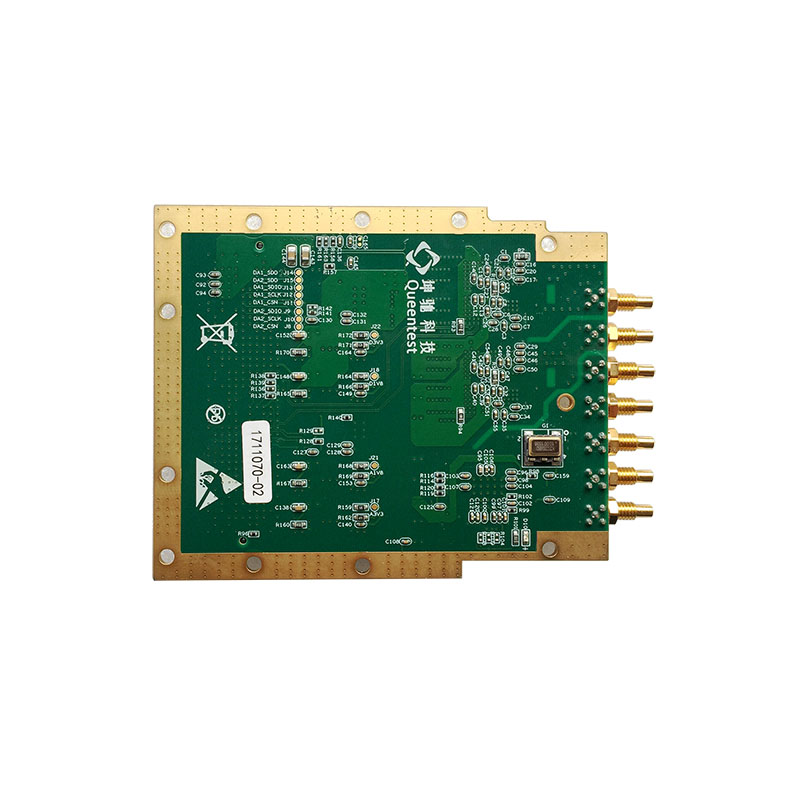

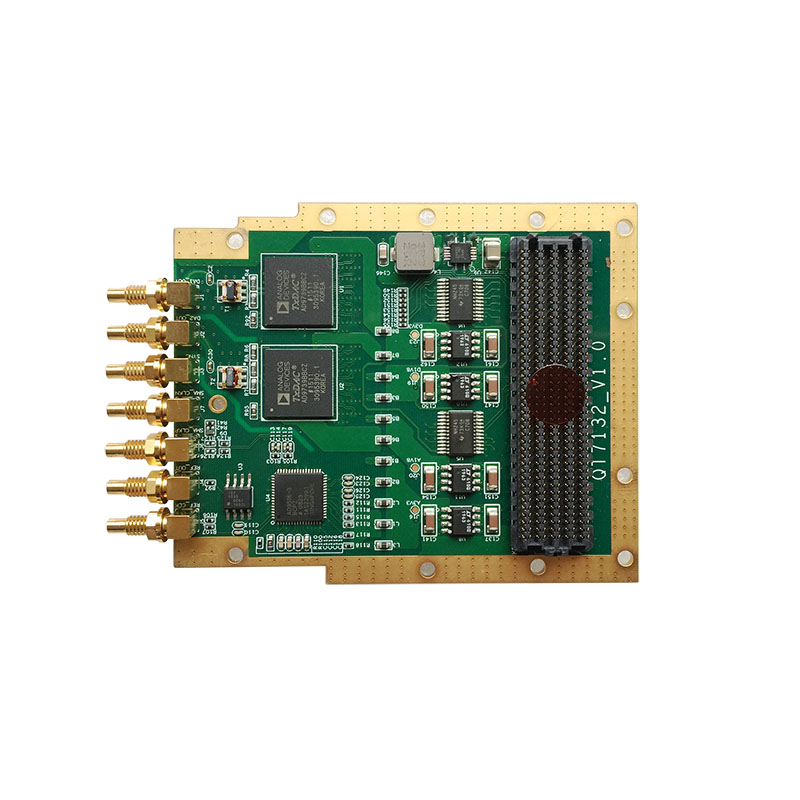

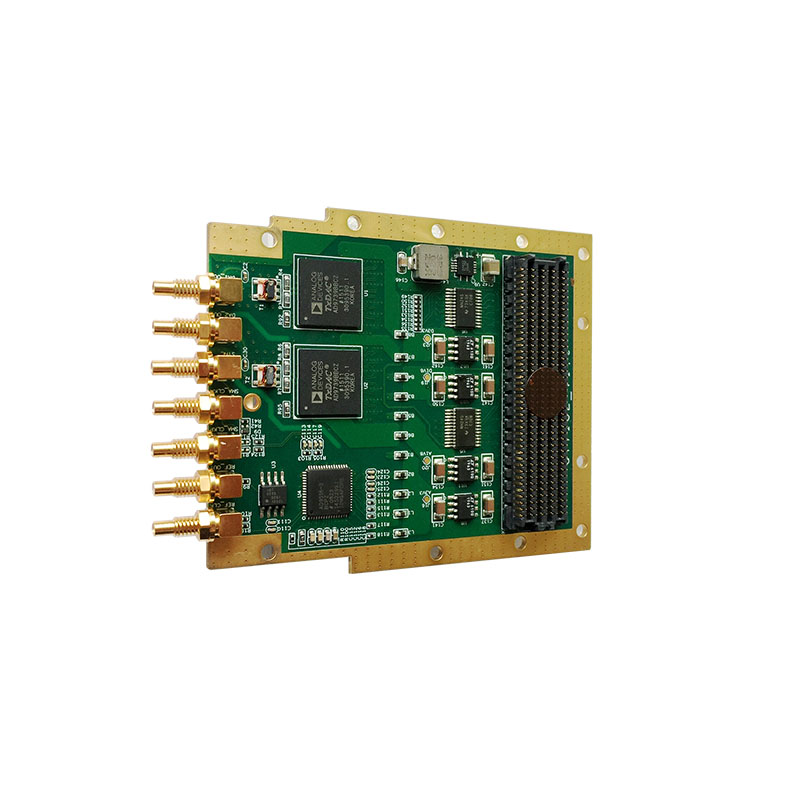

产品简介

QT7225是一款具有2通道输出的转换速率最高为2.5GSPS的DAC回放板，DAC位数14bit;板卡基于ADI的DAC芯片AD9739BBC和时钟芯片AD9516设计;板卡支持3路触发输出/输入通道;DAC的时钟支持内部参考时钟、外部参考时钟、外部采样时钟三种方式;QT7225设计了风冷和导冷版本，能够满足用户在特殊环境下的使用需求。

QT7225板卡的电气与机械设计依据FMC标准(ANSI/VITA57.1)，通过一个高密度连接器（HPC）连接至FPGA载板（FCC）。前面板I/O装配7个SMCC同轴连接器。可适配坤驰的多种FPGA载板，如QT70xxFPGA载板、其他第三方标准载板、及Xilinx和Altera等通用载板，以进行高带宽的数据吞吐和高性能数据处理。

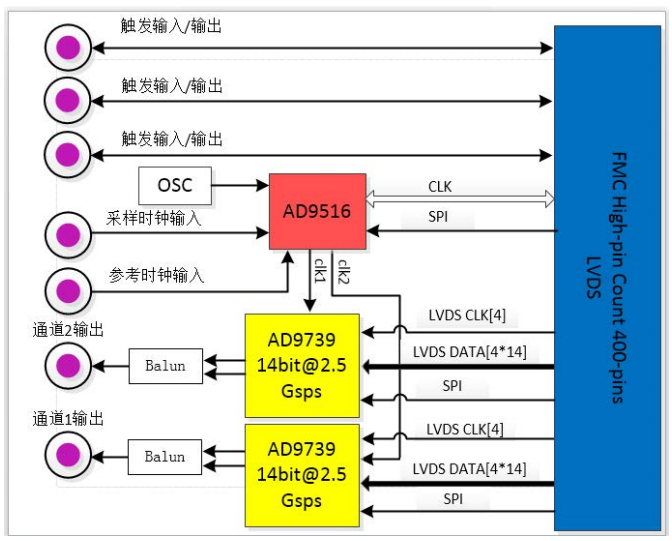

系统框图

技术规格

• —— 7个SMCC的连接器，其中2个为模拟信号输出1(DA1)和2(DA2)；一个为外部采样时钟输入(EXT；一个为外部参考时钟输入（REF），3个为可由载板配置成输入或者输出的触发信号(IO1，IO2，IO3)

• —— 采样频率：最高2.5GS/s，14bit

• —— 最大输出频率：大于2200MHz

• —— 输出功率：大于-5dBm

• —— 适应范围：完全符合Vita57.1规范，包括结构件，子卡尺寸，面板连接器，正反面器件的限高等，大大提供了子卡的通用性和适配性

• —— 多种散热方式：风冷或导冷

• —— AC耦合输入

• —— 内外部时钟可灵活选择

• —— HPC高引脚数连接器

• —— 工作温度：商业级0℃～+70℃，工业级-40℃～+85℃

应用领域

• —— 软件无线电

• —— 宽带MIMO应用

• —— 数字波束成形

• —— （雷达/声纳）电子战

• —— 物理实验

• —— 信号智能检测

• —— 航空航天和测试仪器
