软件简介

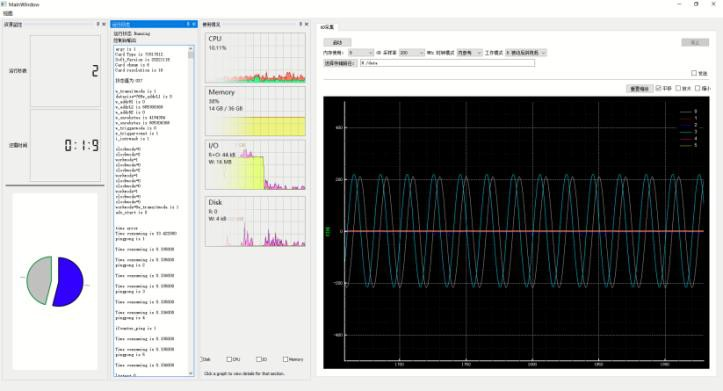

QT Data Recorder 是为高速数据采集过程中对高速数据进行长时间连续存储记录而设计的一款用于信号查看、记录和存储的上位机软件。QT Data Recorder 在界面显示简洁、操作简单的基础上，还具备硬件设置、信号采集、文件存储、波形显示的功能，右侧的状态栏添加了资源监控、磁盘容量实时计算、运行状态日志打印的功能，以便于在信号采集的过程中实时监测状态并反馈。QT Data Recorder 可以在不需要代码编程的情况下立即开始信号采集任务，实现流盘记录和信号实时监测与分析。

功能概述

主要功能描述:

——具备高速信号采集的功能

——具备数据实时处理的功能

——具备数据实时显示的功能

——具备数据文件存储的功能

——具备波形细节查看的功能

——具备资源实时监控的功能

——易于操作的菜单选项

——支持windows 操作系统

——支持Linux 操作系统

——支持国产化操作系统

二次开发支持

QT Data Recorder 同时提供软件开发包，开发包中包含开发接口API 和采集卡使用的例程，支持多种开发语言，包括 C/C++、C#、Python、matlab、Labview。用户可以通过该软件开发包开发特定应用场景的上位机软件。

适用产品型号

本软件适应于坤驰公司以下产品系列：

QT12151

使用 QT Data Recorder

硬件设置

所有的硬件设置都可以通过软件提供的设置窗口来操作，包括内存使用大小、采样率、时钟模式、工作模式、文件存储路径等。

文件保存

QT Data Recorder 控制从板卡到计算机的完整数据传输，该功能是为快速的数据传输和保存而设计的。QT Data Recorder 的显示层和硬件控制之间做了严格的分离，为信号采集完整性提供了最大的性能保障。

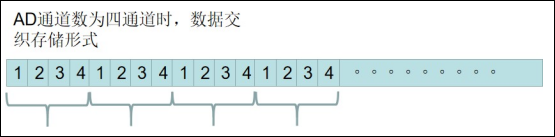

为了提高数据的后期处理效率，QT Data Recorder 将数据以设定的大小自动分割成多个文件。QT Data Recorder 支持文件以二进制格式存储，并且数据是以交织的形式存储的到计算机中的，数据交织存储形式如下图所示。

采集模式

无限点单次采集模式下，板卡会在接收到一次触发信号之后连续不断地采集数据，同时连续不断地传输数据到上位机内存，无限点采集模式下采集的数据量受硬盘容量限制，如果不保存文件实时处理数据，数据量不受任何限制。采集卡可以一直工作，直到用户发命令停止数据采集。

时钟模式设置

用户通过QT Data Recorder 的时钟窗口设置时钟模式，实现内部参考时钟、外部参考时钟和外部采样时钟的切换。

资源监控

QT Data Recorder 支持用户查看磁盘资源占用情况。通过软件的运行时间（单位：秒），磁盘占用情况计算出数据写满磁盘所需的时间（时：分：秒）。

在下方将磁盘已用空间和可用空间用百分比和图例的形式直观的展示出来。方便用户在使用的过程中及时监测到资源占用的情况。
