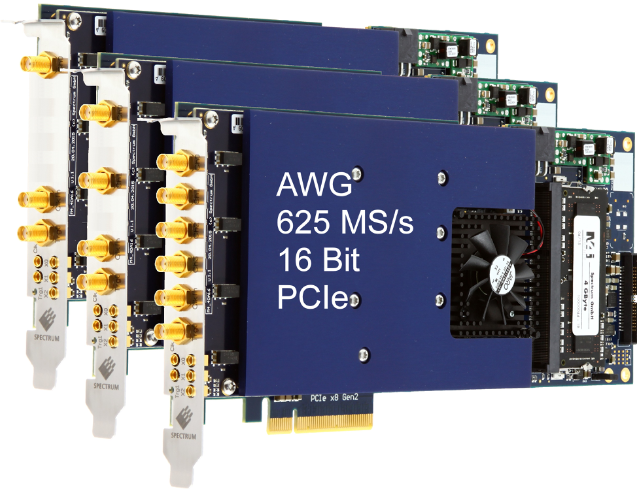

产品简介

新款产品的设计是基于广受业界好评的M4i系列PCIe平台。相对传统设备而言，新款设备更加小巧并更适用于大多数现代电脑。只需将任意波形发生器卡装入PCIex8 或x16卡槽，安装驱动，然后通过Spectrum公司软件即可生成波形。任意波形发生器可任意进行编程并与德国Spectrum公司的SBench6控制软件协同使用，也可与第三方软件工具如LabVIEW, LabWindows 和 MATLAB。

为了生成长波形和复杂波形，任意波形发生器配备了一个大容量的2G板上存储器和诸如Single-Shot, Loop, FIFO, Gating 和 Sequence Replay等运行模式。Sequence Replay模式允许在内存中存储不同的波形段，并在序列中形成串并联和循环回路。此外，在运行时段内，可以通过软件命令或过载波形在存储波形间进行切换。

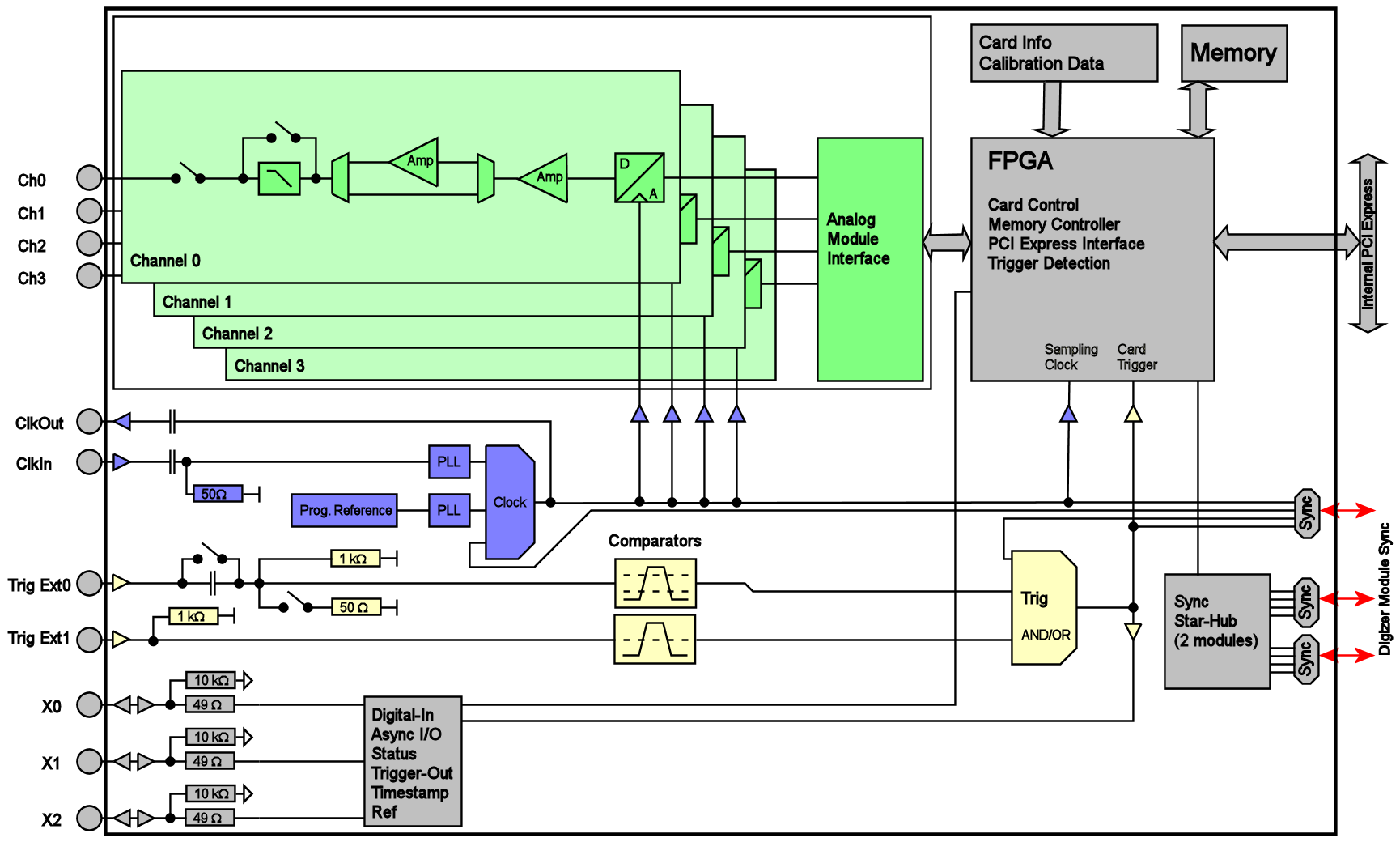

系统框图

技术规格

—— 高625 MS/s 4通道和1.25GS/s 2通道

—— 快速16bit任意波形产生

—— 所有通道信号同步产生

—— 高阻抗输出电平为 ±160 mV to ±5 V

—— 50 Ohm输出电平为 ±80 mV to ±2.5 V

—— 固定触发输出延迟

—— Single-Shot, Loop, Gated, Sequence模式

—— 标志输出，数字输出

—— 可同步8块卡

—— PCI Express x8 Gen2接口

—— 工作在 x8/x16 PCIe slots

—— 兼容Gen 1, Gen 2 and Gen 3

—— 持续流模式可达3 GB/s

应用领域

—— 通信

—— 科研与开发

—— 激励响应测试

—— 半导体测试

订货型号
