软件简介

QT Spectrum Analyzer 是一款支持基于RFIC 架构的零中频QT1509 射频收发采集板卡进行信号频谱分析和显示的上位机软件。QT Spectrum Analyzer 具备数据分析与处理、频域图显示、瀑布图显示、文件存储、文件预览和硬件设置等功能，用于信号的采集和播放。QT Spectrum Analyzer 通过计算相关频段内的信号频谱，直观的显示出信号在频域中的分布情况、信号能量及其他频谱信息，并采用绝对值与相对值结合的方式，通过瀑布图表达数个特定数值之间的数量变化关系，直观地反映出数据的增减变化过程。

功能概述

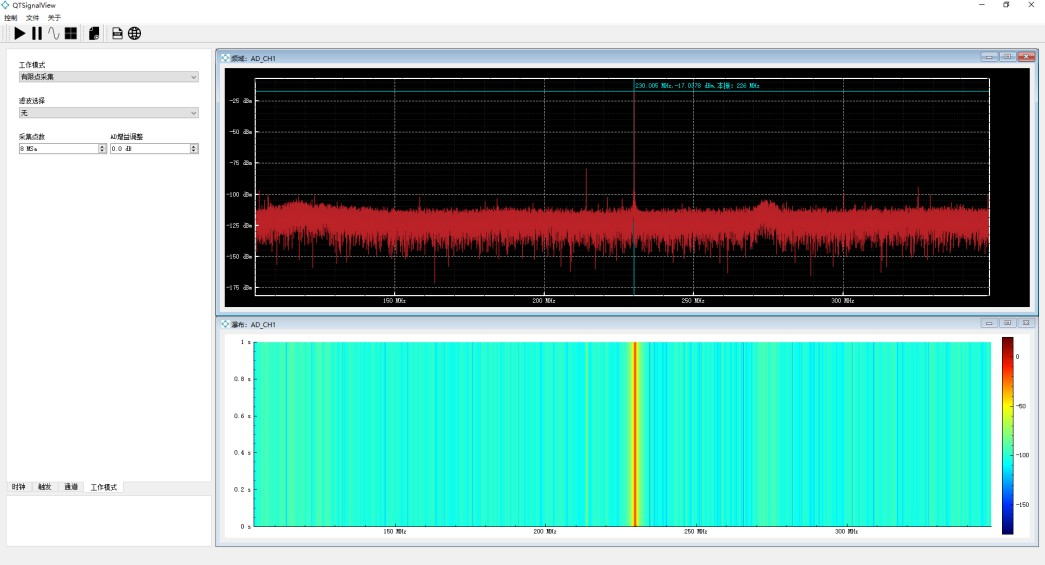

图 1 QT Spectrum Analyser 工作界面

主要功能描述:

快速信号采集和播放

数据实时处理与显示

连续信号采集并落盘

文件的快速数据预览

波形的细节查看浏览

处理数字信号并绘图

支持Windows、Linux

支持国产化系统平台

二次开发支持

QT Spectrum Analyzer 同时提供软件开发包，开发包中包含开发接口 API 和板卡使用的例程，支持多种开发语言，包括 C/C++、C#、Python、matlab、Labview。用户可以通过该软件开发包开发特定应用场景的上位机软件。

QT Spectrum Analyzer 操作说明

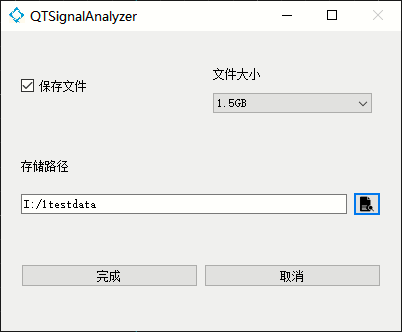

数据文件保存

QT Spectrum Analyzer 控制从板卡到计算机的完整数据传输，该功能是为快速的数据传输和保存而设计的。QT Spectrum Analyzer 的显示层和硬件控制之间做了严格的分离，为信号采集完整性提供了最大的性能保障。

为了提高数据的后期处理效率，软件将数据以设定的大小自动分割成多个文件。软件支持文件以二进制格式保存。

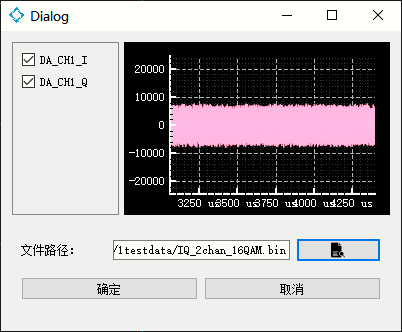

数据文件预览

QT Spectrum Analyzer 允许用户通过文件选择的方式将需要查看或者播放的二进制数据文件导入到软件中，并通过显示界面显示数据文件的波形以便于用户查看。

硬件设置窗口

所有的硬件设置都可以使用设置窗口来操作，包括时钟模式、本振频率、触发模式、发射接收模式、滤波选择、AD 增益和 DA 增益、采集点数和播放点数。
