产品简介

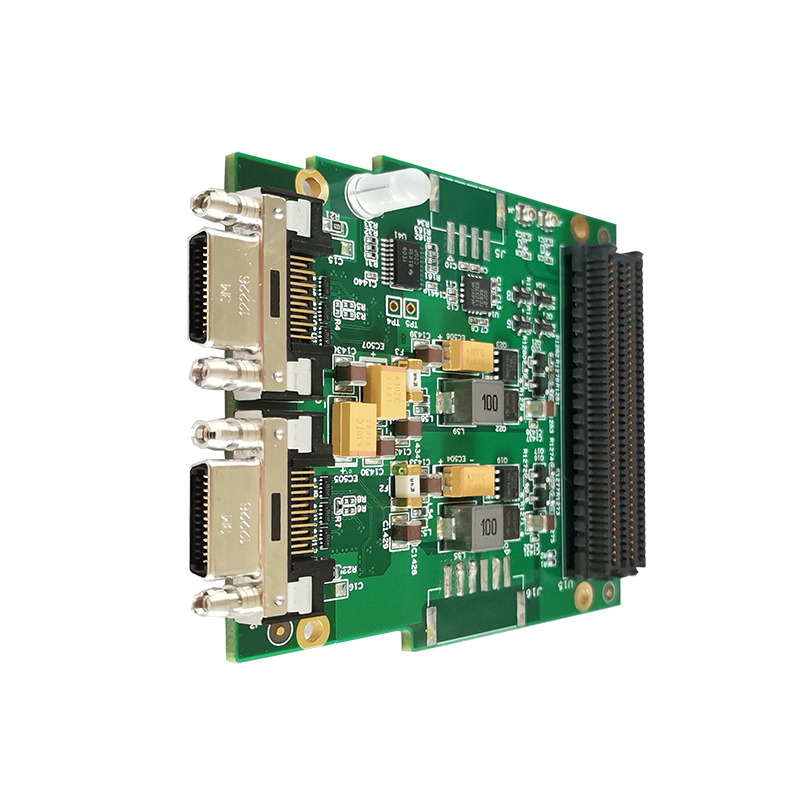

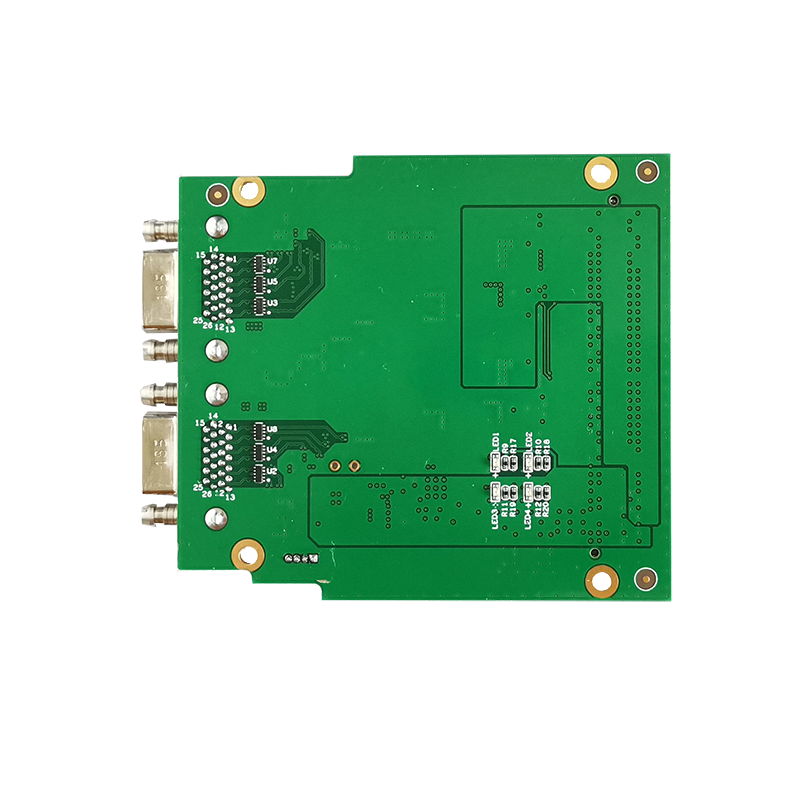

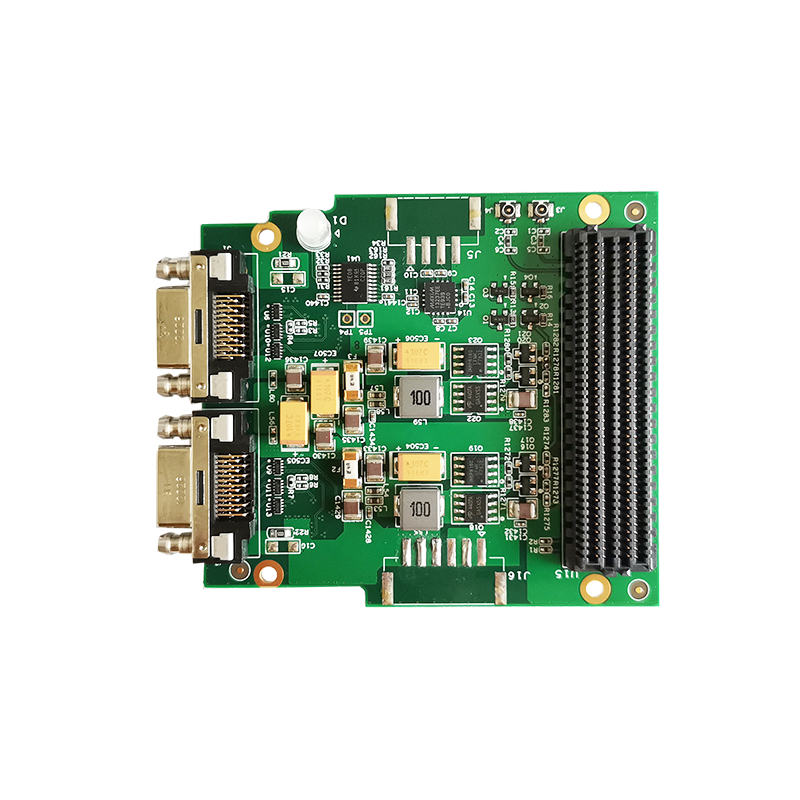

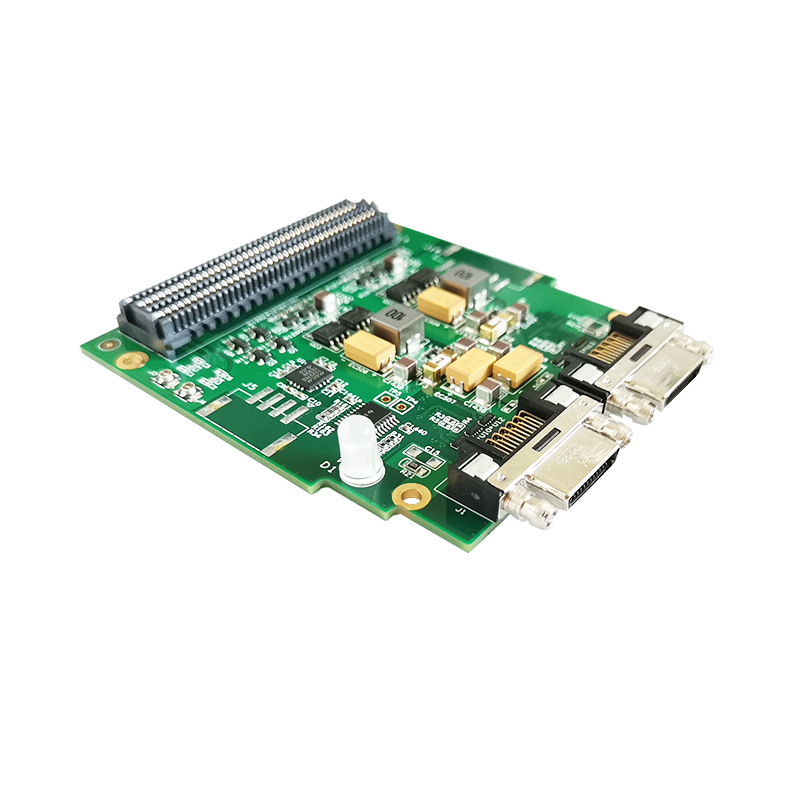

QT7421是一款具有2个Camera Link SDR接口的全功能单宽FMC子卡模块，它提供标准的工业相机链路接口，为用户提供了利用FPGA解决大运算量处理的能力。这些应用利用兼容的相机进行诸如帧抓取、数字视频通信和图像处理等。可以支持双Base，单Base/Medium/Full/80Bit的相机接入和模拟输出。

QT7421使用LPC接口作为标准FMC接口，该板卡可应用于几乎全部的Xilinx开发板中及其他标准FMC FPGA载板。

QT7421的电气与机械设计依据FMC标准（ANSI/VITA 57.1），支持风冷，能够满足用户在标准使用环境下的需求。

技术规格

• ——Camera Link采用2个3M SDR 0.8mm间距的连接器，分别作为Camera Link 1和Camera Link 2的输入

• ——FMC子卡完全符合标准的Vita57.1规范，大小为：76.5mmX69mm。安装孔大小为2.7mm

• ——储存温度：-20℃～ +70℃

• ——工作温度：商业级0℃～ +55℃ ，工业级 -20℃～ +55℃

• ——工作湿度：10%～80%

• ——采用LPC作为FMC连接器

应用领域

• —— 数字成像

• —— 图像分析与测试

• —— 标准Camera Link相机的视频采集

• —— Camera Link相机模拟信号源等
