产品简介

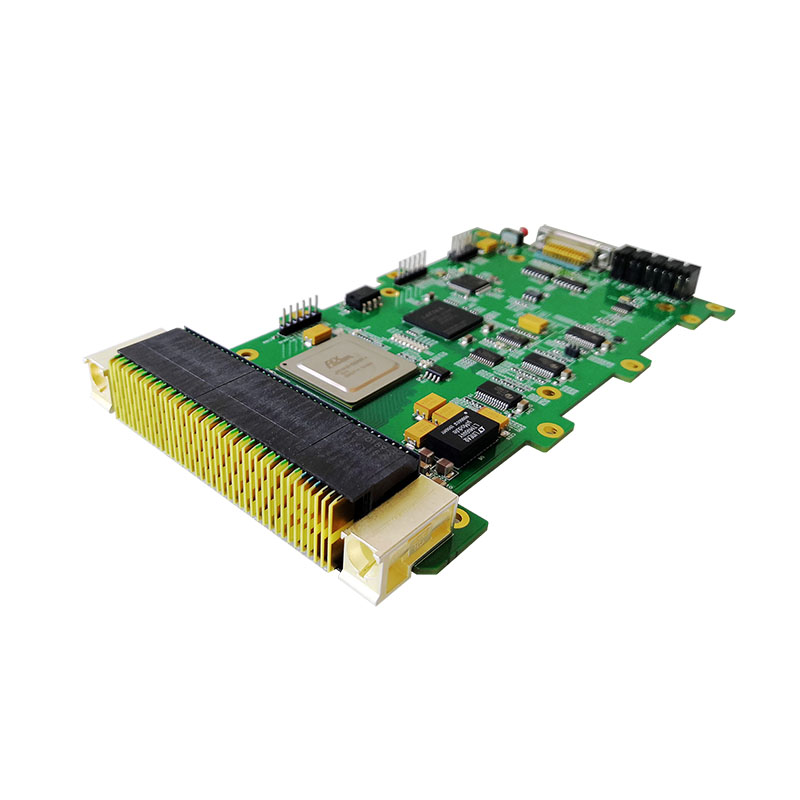

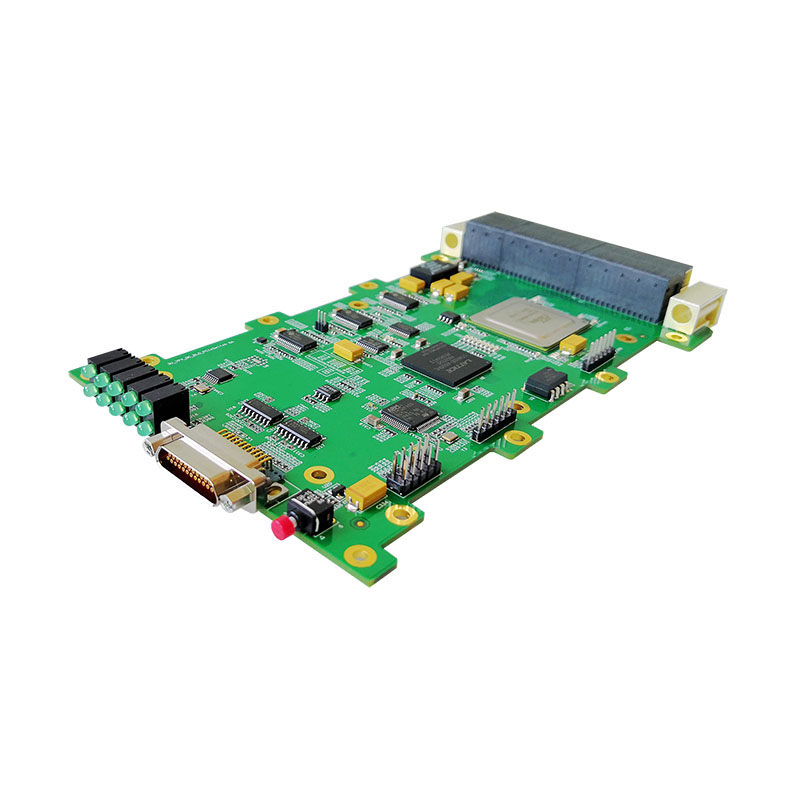

QT3050是一款符合OpenVPX规范的3UVPX交换板，其电气与机械设计依据ANSI/VITA46，48和65的VPX规范，支持风冷和结构导冷，能够满足用户在多种使用环境下的需求。

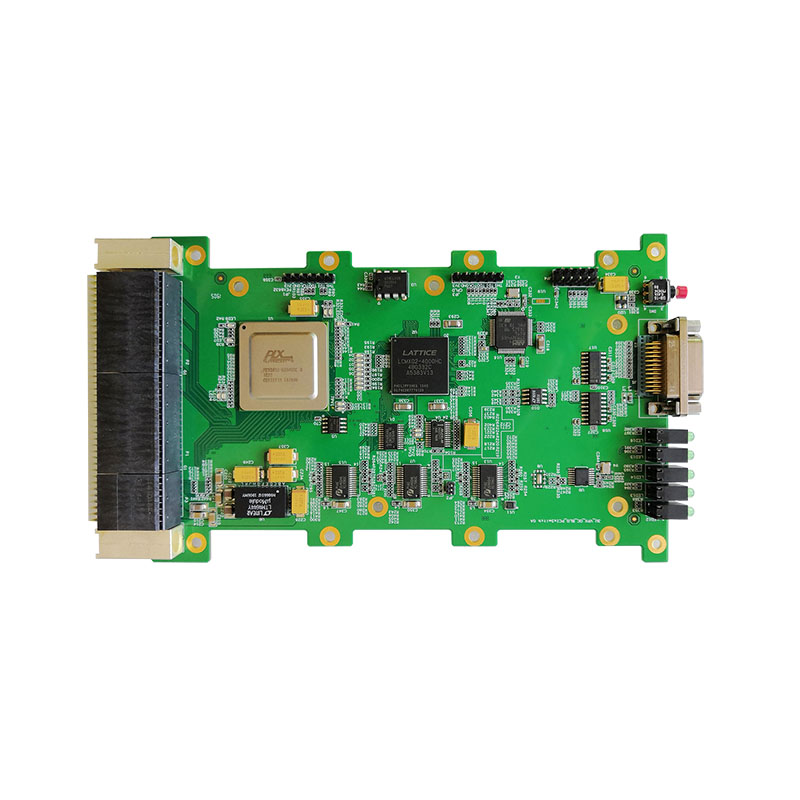

QT3050的主要芯片有3颗，交换芯片采用了美国著名的PLX公司的PEX8632，可实现多种PCIe链路的交换。PEX8632支持32个Lanes，12个Ports，兼容PCIeGen1和PCIeGen2，最多可实现8个X4的Lanes与其他板卡交换。其中一个和主控板连接的PCIeX4为上行通道外，剩下的均为PCIeX4的下行通道，可与除主控板以外的7个功能槽相连。

QT3050板卡的控制芯片为一颗ST的STM32F405RGT6，该MCU带有ARM的32位Cortex-M4核心，功能强大，另有一颗Lattice的CPLD实现逻辑点灯和电平匹配等。整个板卡灵活度很高，对外提供1路RS422、2路RS232和1路JTAG下载口，所有接口即集中在一个J30J的军标连接器体现，也在板卡上留有相应的排针，可每颗芯片独立调试，也可在不拆外壳的情况下进行调试升级，最大限度的方便用户设计和使用，并且通过设计保证，增加了可靠性。

技术规格

• ——最多支持32个Lanes，用户可自行配置成X1，X2，X4或者X8，X16模式；

• ——支持PCIe1.0和2.0兼容；

• ——支持外接或板上连接器JTAG调试接口可配；

• ——支持RS422、RS232串口控制；

• ——串口支持同步异步模式；

• ——全部采用VPX标准中要求的TycoMultiGigRT2连接器；

• ——符合OpenVPX标准，MOD3-PAY-2F1F2U-16.2.1-n；

• ——VPX3U导冷结构设计，符合VITA48REDI标准；

• ——5个双LED指示灯参与控制与状态检测；

• ——1个复位按键；

• ——工作温度范围：商业级0~70℃；工业级-40℃~70℃；

• ——尺寸：100mmx160mm；

• ——重量：200g；

应用领域

• ——软件无线电

• ——FPGA信号处理

• ——雷达图像处理

• ——卫星通信系统

• ——图像与视频处理

• ——基带通信接收

• ——多通道数字接收以及其他相关领域

软件支持

• ——提供用户 API，客户可以自定义开发

• ——提供 PCI Express接口IP的例程

• ——支持Windows/Linux驱动

• ——软件用户手册
