产品简介

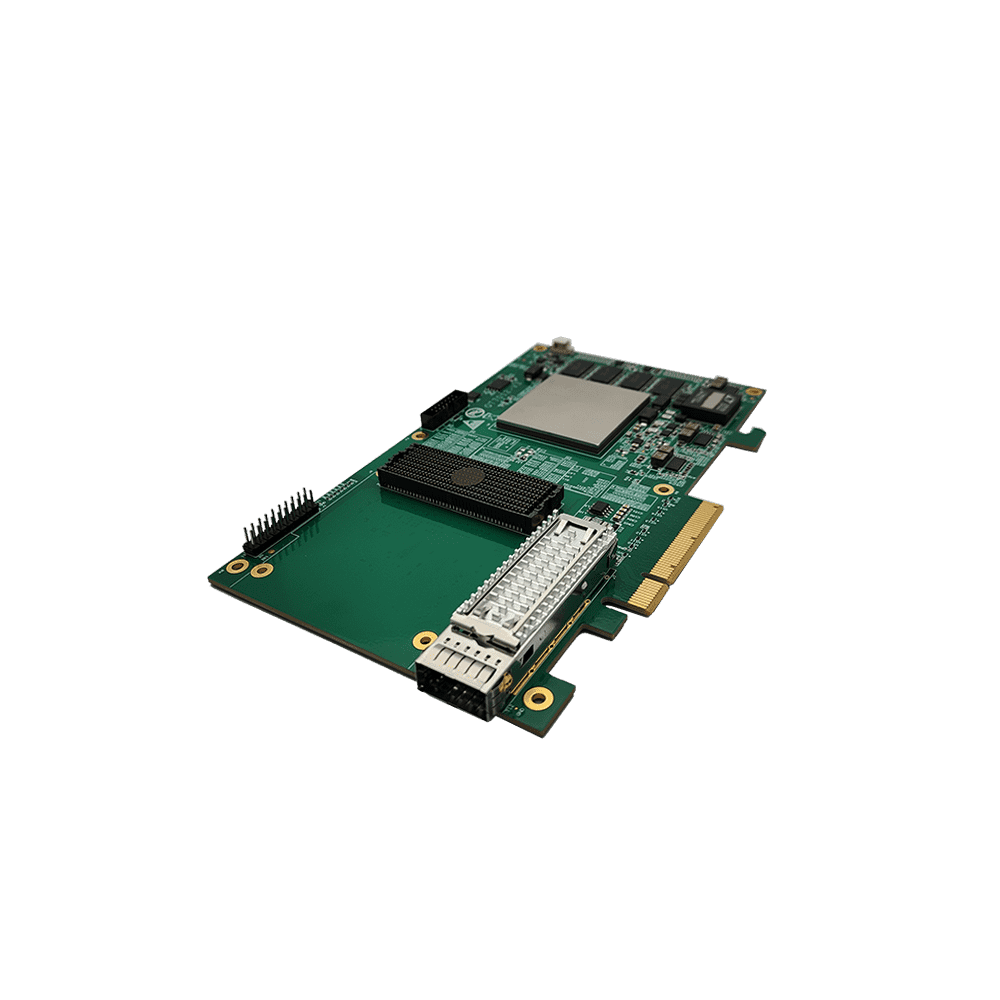

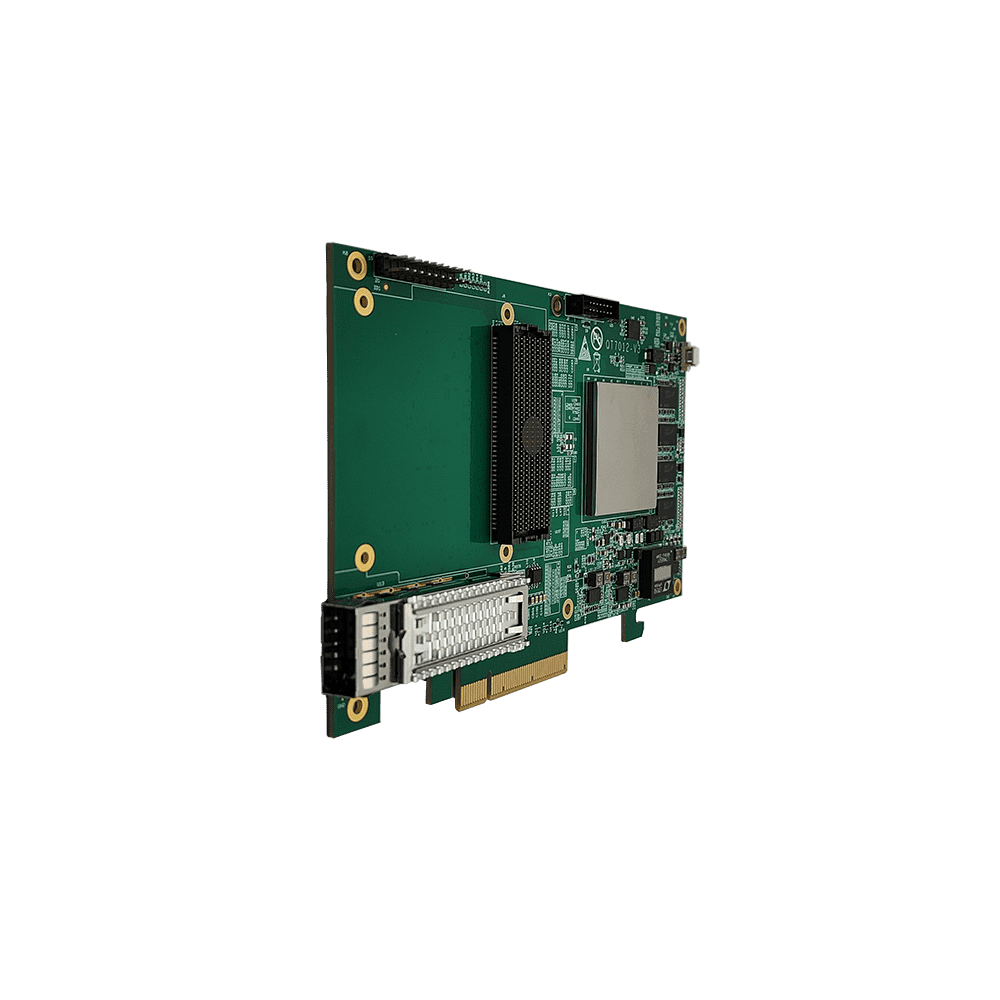

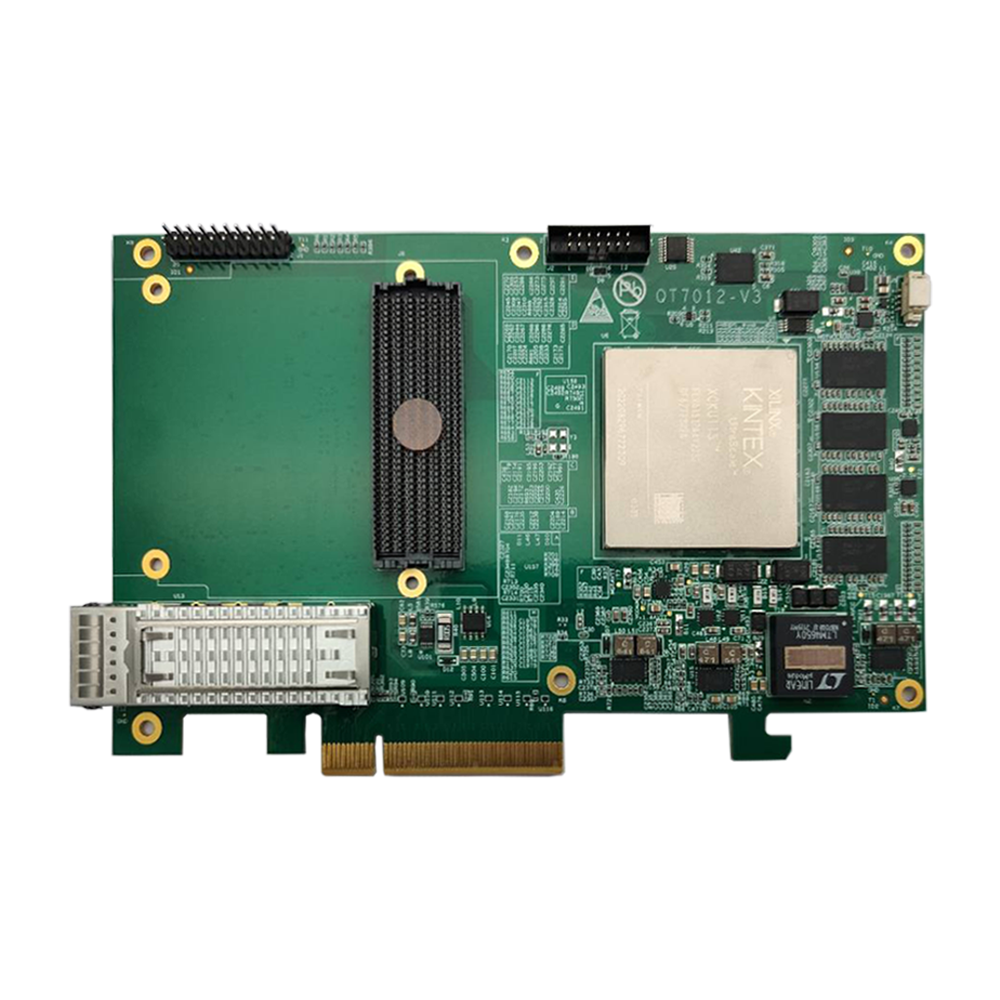

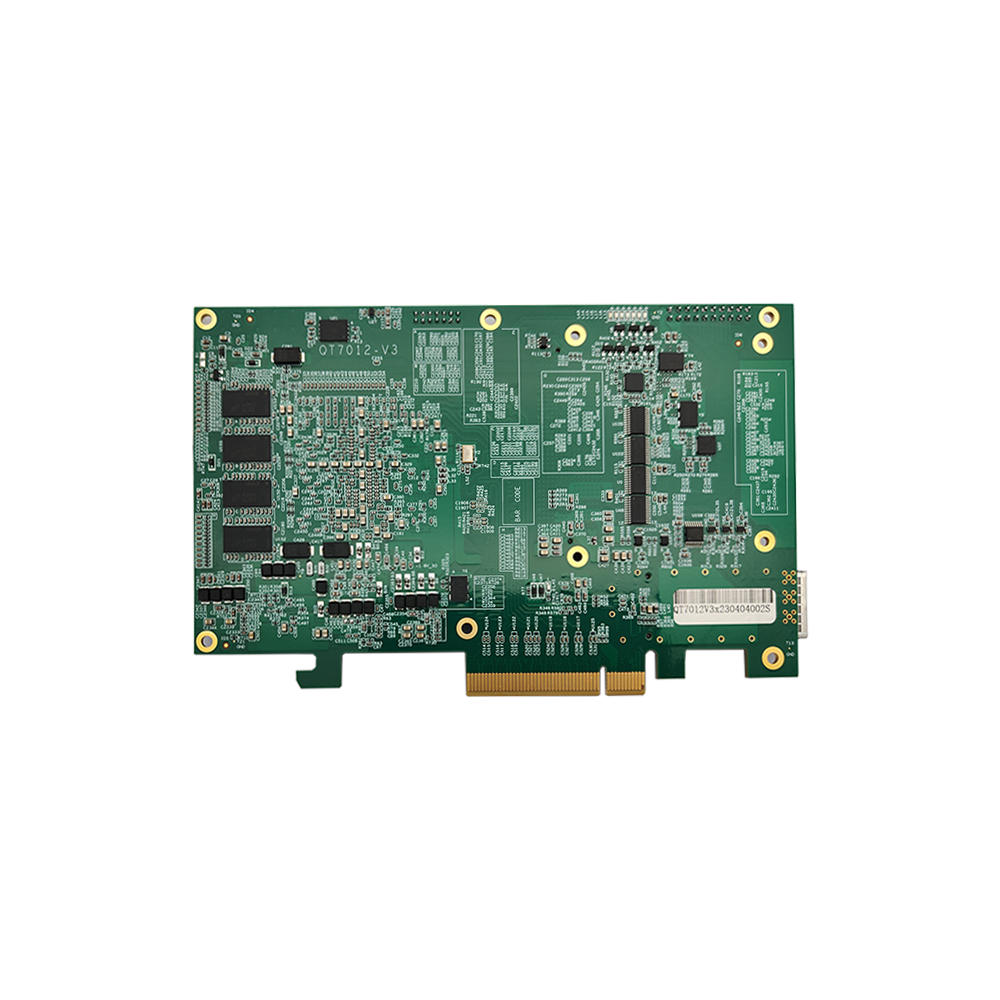

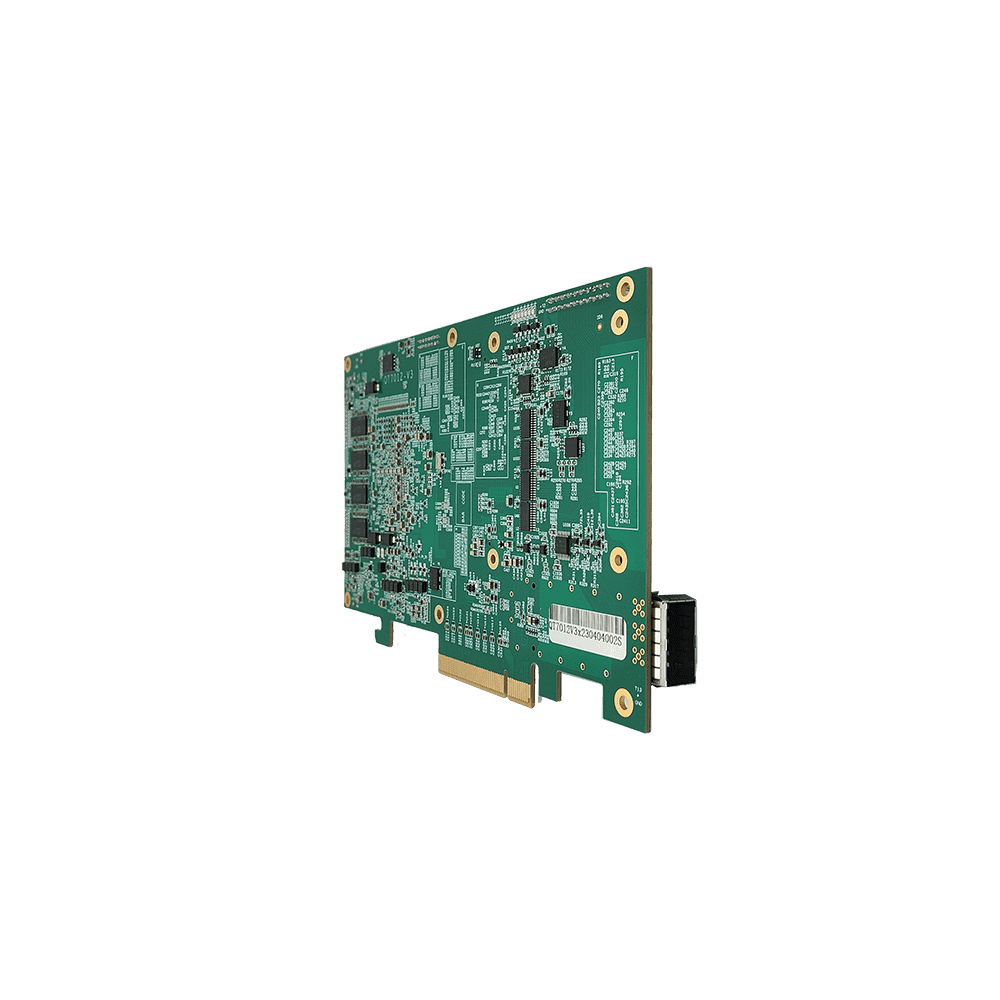

QT7012板卡是一款高性能的PCIe3.0X8板卡。主控芯片采用Xilinx公司Kintex UltraScale系列FPGA家族中的XCKU115-FLVA1517（兼容XCKU085-FLVA1517）。板载2组64bit的DDR4 SDRAM，支持Micro USB转接串口或者JTAG口，支持一个SFP+和一个QSFP+光纤接口以及FMC+扩展接口。QT7012板卡提供一路标准FMC+接口，该接口符合ANSI/VITA57.4标准，可以根据应用需求灵活地选择FMC+或者FMC子卡，比如ADC子卡、DAC子卡以及光纤子卡等。同时可支持Windows，Linux上位机驱动。

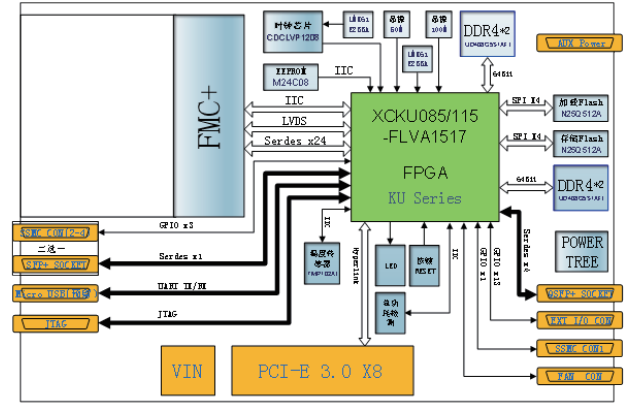

系统框图

技术规格

—— 多颗兼容FPGA芯片，可根据需要灵活选择；

——— 预留JTAG和测试接口；

—— 一个SFP+光纤接口或者4路SSMC射频形式接口IO；

—— 一个QSFP+光纤接口；

—— 2组64Bit DDR4 SDRAM，单组容量2GB；

—— 扩展I/O，包含FPGA Mezzanine Card Plus(FMC+)接口；

—— 支持利用SPIX4模式配置程序；

—— 支持利用SPIX4模式存储数据；

—— 支持利用EEPROM存储数据；

—— 电源时序控制和总功耗监控；

—— 板载温度传感器；

—— 支持Micro USB转接串口或者JTAG口；

—— 支持PCIe3.0X8接口，支持与PC的高速数据交互功能；

—— 支持单独12V供电（脱离PC机）

应用领域

—— 软件无线电

 ——FPGA信号处理

—— 雷达图像处理

—— 卫星通信系统

—— 图形图像硬件加速器

—— 基带通信接收

—— 汽车驾驶员辅助

—— 工厂自动化等高端嵌入式应用开发平台

客户价值

—— 高性价比

—— 缩短开发周期

—— 板载丰富的接口与FPGA资源

—— 易于二次开发

—— 易于搭建

其他支持

—— 硬件、设计工具、IP、以及预验证参考设计；

—— 演示嵌入式设计，面向视频通道；

—— 提供了嵌入式C/C++应用开发体验，包括了EclipseIDE和完整的设计环境，同时集成了Vivado设计环境。

—— FMC+可插接各种符合VITIA57规范的标准高速ADC，DAC等子卡；

—— 可提供FMC+或FMC子卡演示程序。
