产品简介

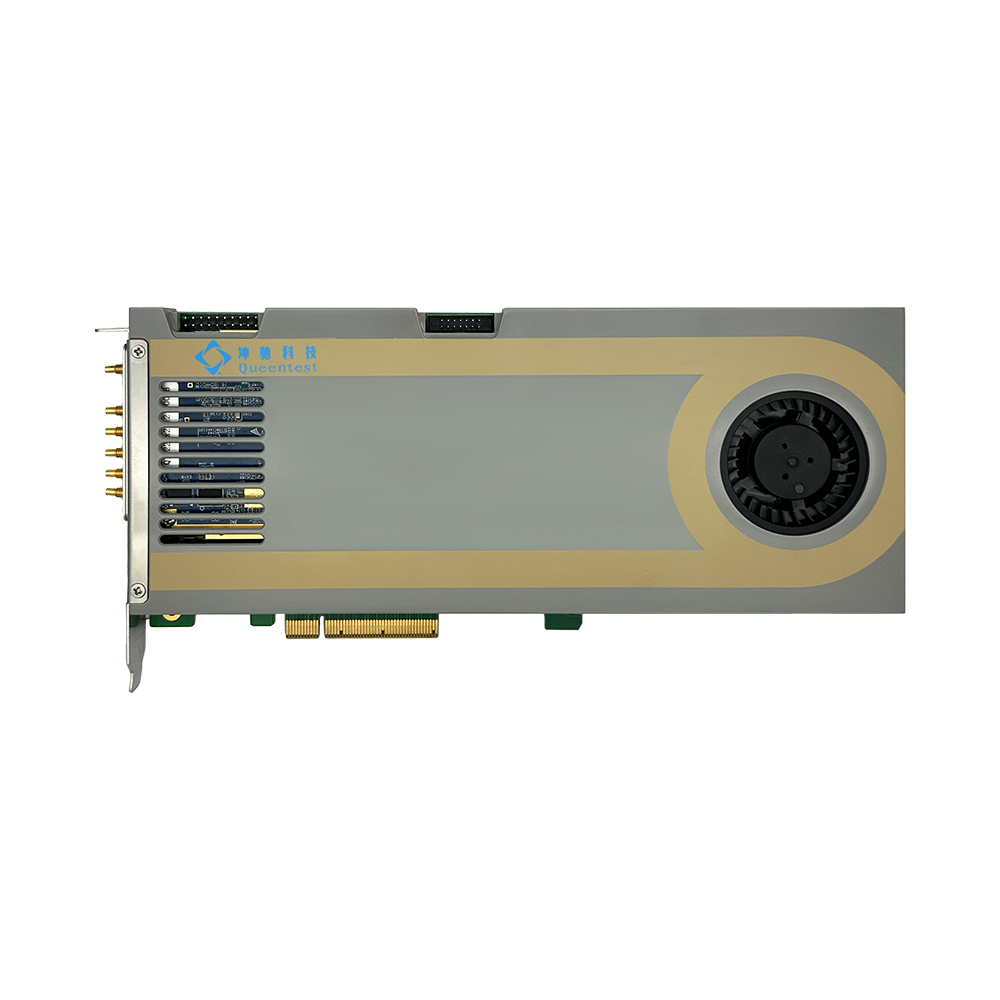

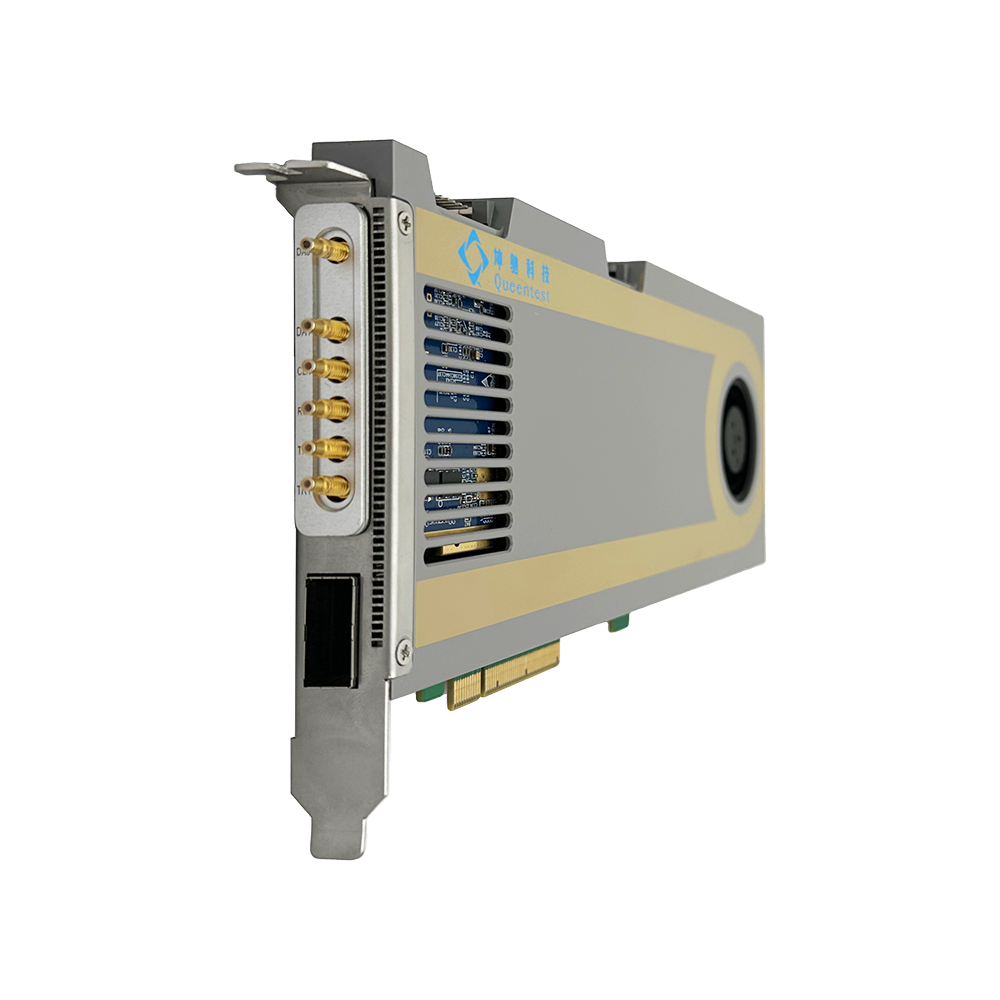

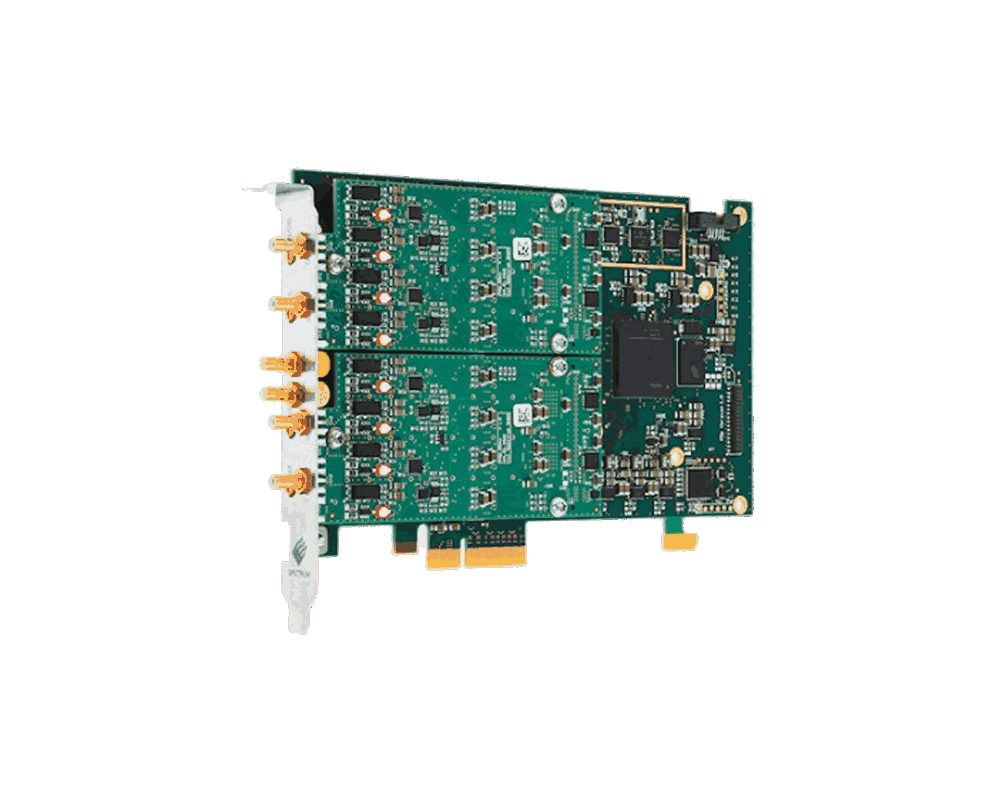

坤驰科技自主研发的QT12227是一款AC耦合输出的宽中射与射频信号发生卡,它提供16位精度,双通道12.6GS/s的DA更新率,全功率模拟输出带宽(-3 dB)可达3GHz。板载FPGA具备实时信号处理能力,可由板卡产生或上位机产生宽带信号并播放,应用于雷达、复杂电磁环境及无线频谱等领域。QT12227提供快速的PCI Express 3.0 x8数据传输接口,以及灵活配置的硬件组合,获得性能、功耗和成本之间的最佳平衡。
QT12227搭配坤驰科技的上位机可视化软件,通过上位机软件实现对板卡的操作,可由上位机软件进行信号定义及发送方式。对于有二次开发需求的用户,提供多种语言的二次开发接口及板卡控制参考例程。

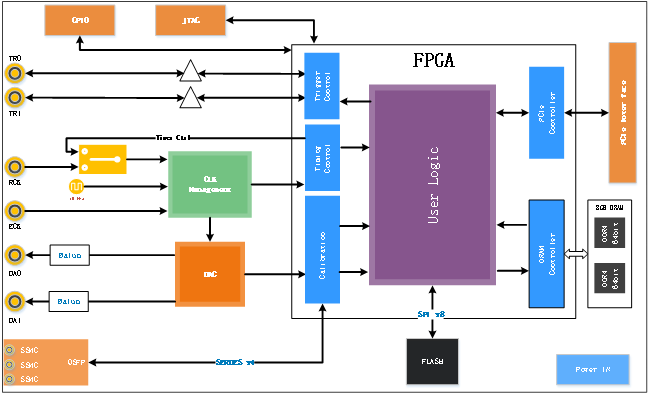

![43 43](/uploadfiles/pictures/product/20240401145438_0309.png)
技术规格
——支持2通道同步信号产生;
——最高支持12.6GSPS数据更新率;
——16bit 转换精度;

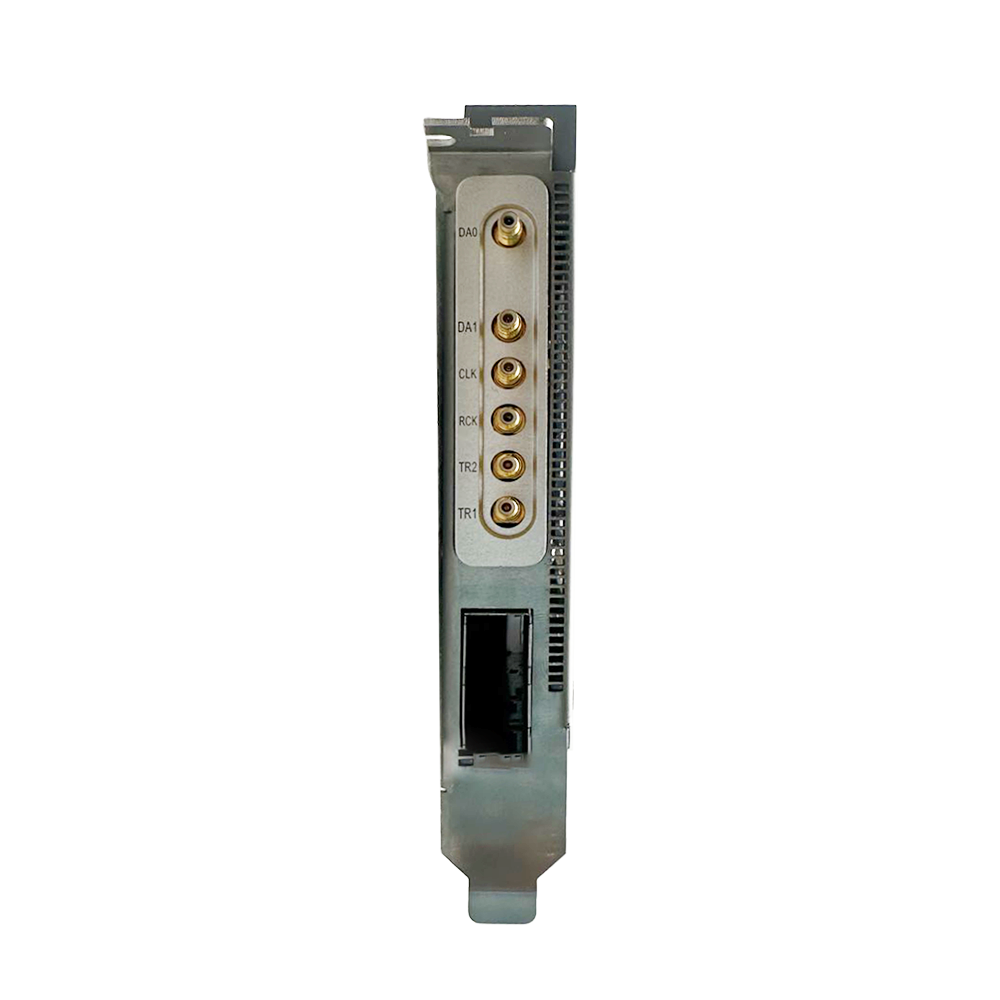

——连接器:SSMC;
——满量程输出电流:16~26mA(RSET=5KΩ),可编程
——预留JTAG 和测试接口;
——1 个QSFP+光纤接口;
——支持PCIe 3.0 x8 接口,支持与PC 的高速数据交互功能
——2 组64Bit DDR4 SDRAM,单组容量4GB,共8GB存储空间
——支持利用EEPROM 存储数据
——电源时序控制
——板载温度传感器
——支持单独12V 供电
——支持FPGA定制开发
应用领域
——软件无线电
——宽带MIMO应用
——数字波束成形
——(雷达/声纳)电子战
——物理实验
——信号智能检测
——航空航天和测试仪器
客户价值
——通过快速PCIe总线实时传输播放数据
——高更新率和带宽可以满足多种类系统需求
——大容量板载存储器
——在第一和第二奈奎斯特区可以生成中频和射频信号;
——缩短开发时间,加快上市速度
——可定制开发的高级触发功能
——可集成满足OEM领域应用的实时信号处理模块:数字上变频、DDS等
软件支持
设备驱动
QT12227提供64位驱动程序。
Windows支持Windows 10,Windows11,Windows Server 2019等主流版本。
Linux系统支持Ubuntu,CentOS,Redhat等版本,嵌入式Linux系统以及国产化系统。
播放控制软件
QT Signal Generator是一款功能强大而直观的数据播放和播放软件,用于查看、记录和处理播放的信号和进行播放信号的任意控制,不需要进行代码编程,易于设置和操作播放卡。一个易于使用的选择菜单允许完全控制硬件设置,QT Spectrum Analyzer支持文件操作、数据处理和频域图、瀑布图显示。在不需要编程的情况下,可以进行数据播放和播放的任务。

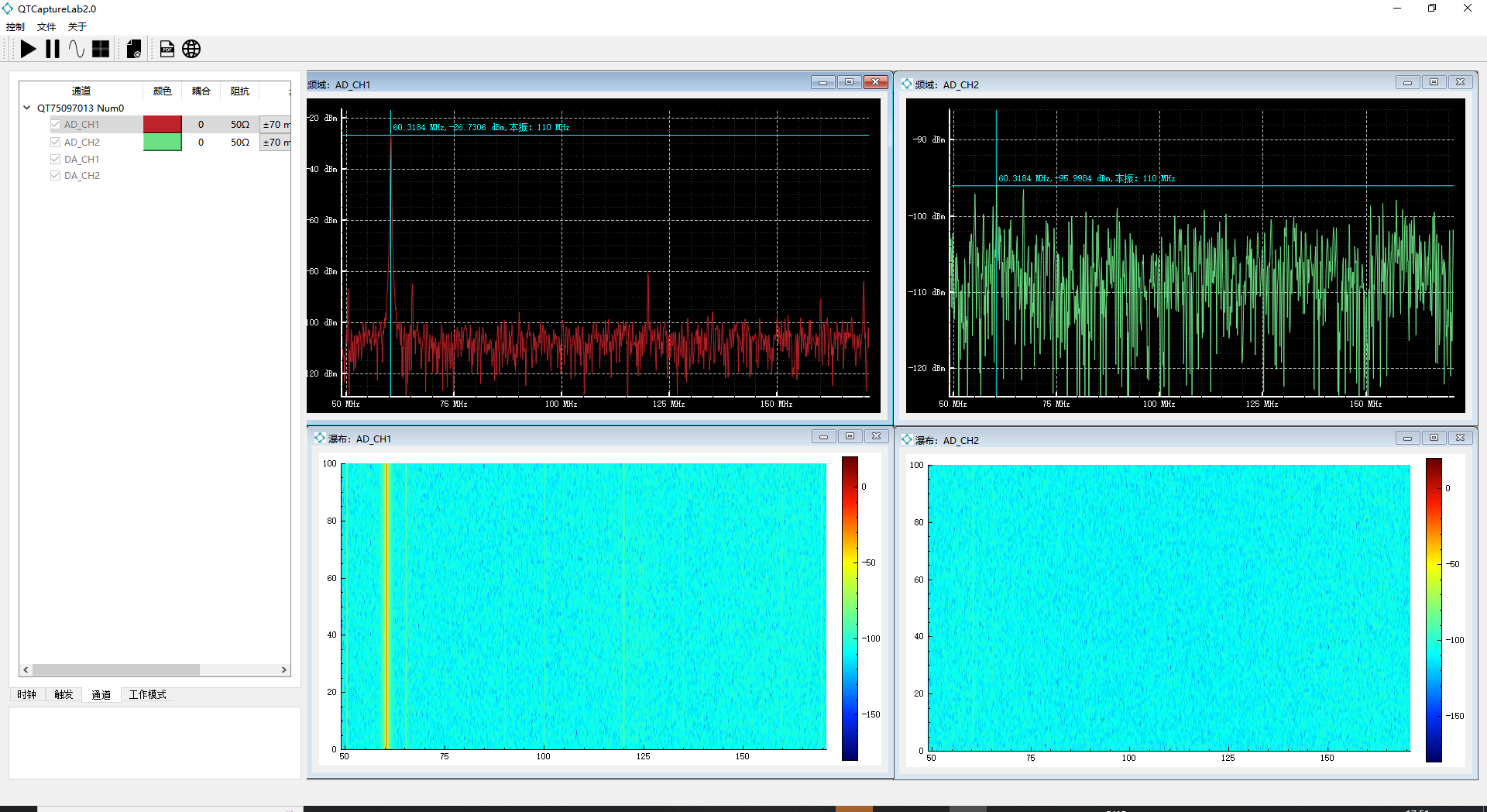

图8 Qt Spectrum Analyzer界面
软件开发包(SDK)
QT12227提供计算机上使用的开发包,通过软件编程实现对板卡功能的控制,提供开发接口文档说明以及例程参考,能够快速的将板卡功能集成到具体应用场景系统中。
开发语言支持C/C++、C#、Python、Matlab等主流开发语言,支持Visual Studio、Visual Code 、QT Creator等多种开发环境。
