产品简介

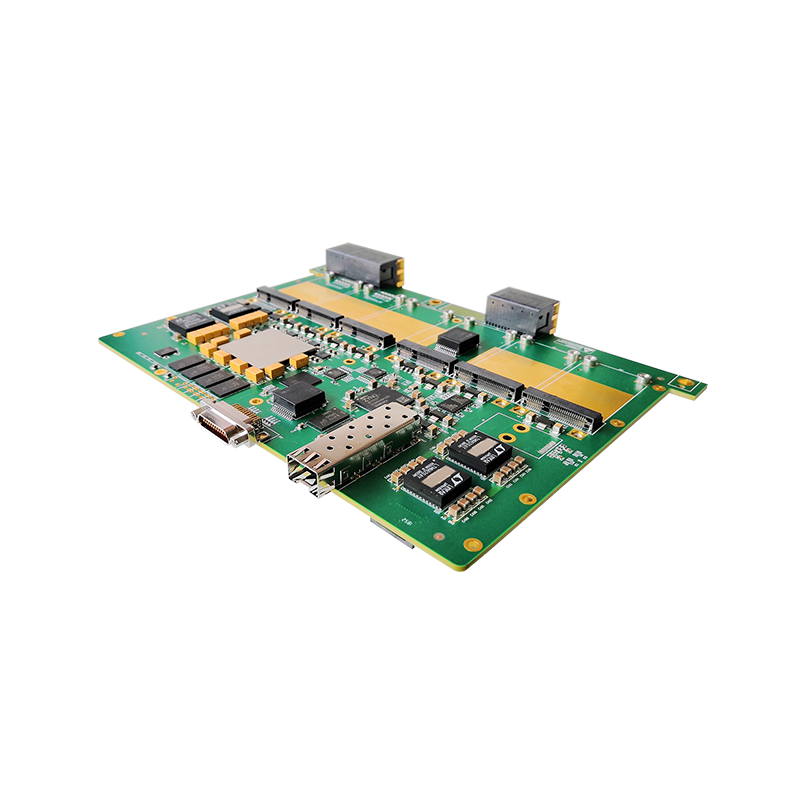

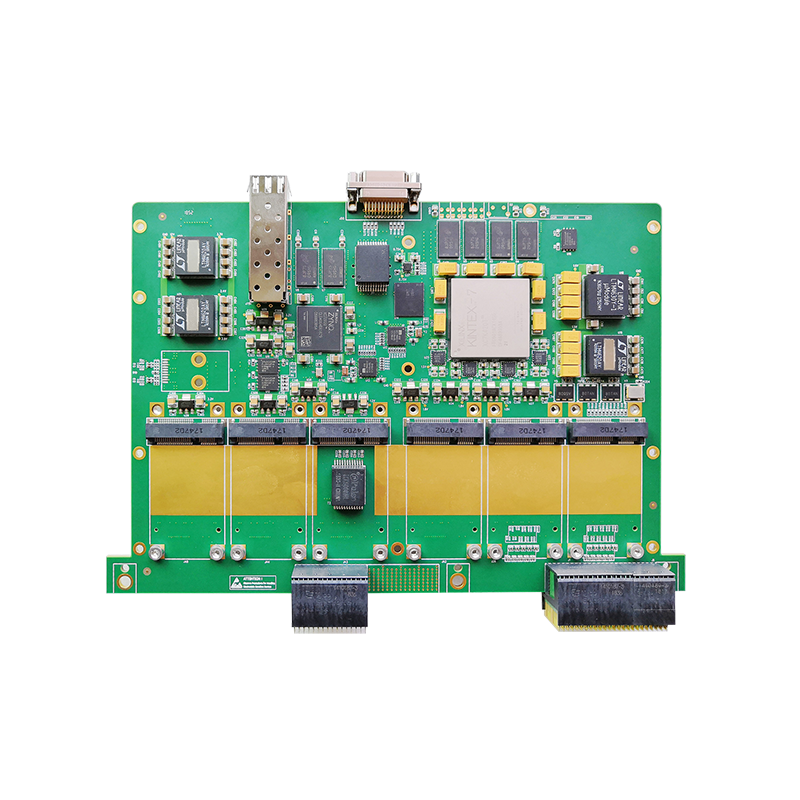

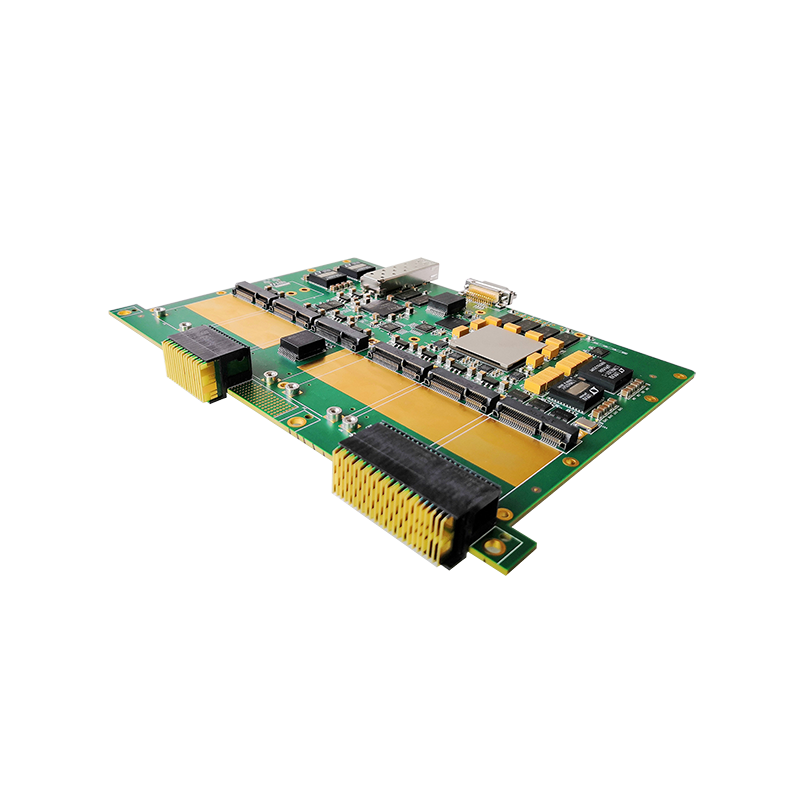

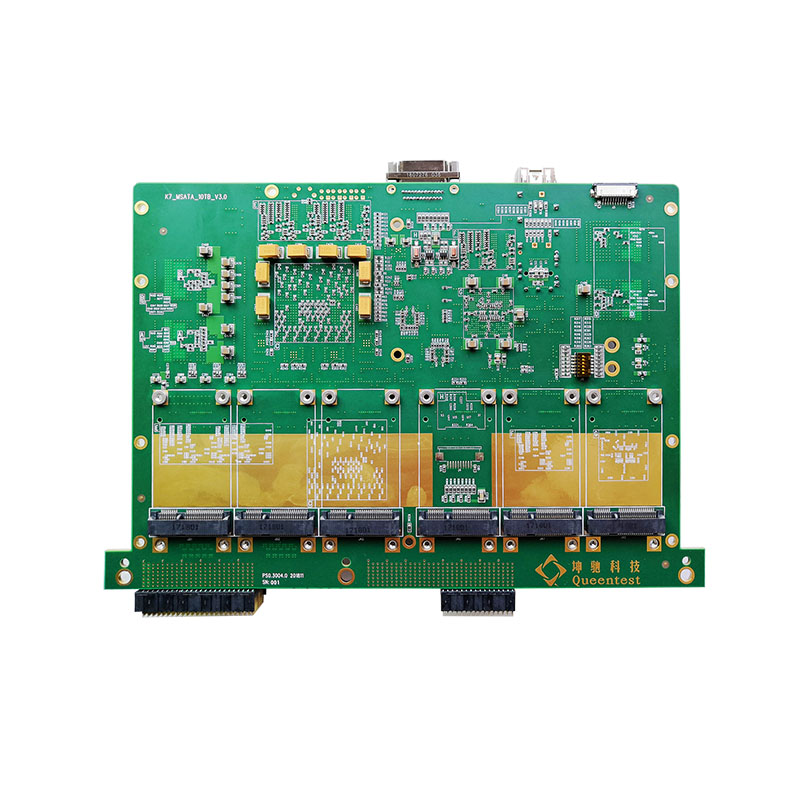

QT3445是一款基于SATA控制协议适合于6U VPX系统的风冷/导冷高速大容量存储板卡。产品符合openVPXVITA65规范，是一种高带宽海量数据实时记录与存储装置，可为VPX系统的的多种数据源（如光纤、AD、RapidIO等）提供记录、存储、下载，读写访问等功能。QT3446搭配Xilinx7-Series主控芯片，直接驱动多达10块mSATA固态硬盘，适于雷达、无线通讯等数据的记录、导出和模拟仿真。因其高可靠坚固设计，是车载，机载，舰载等要求高性能、大容量、高可靠应用场合的理想之选。

技术规格

—— 存储性能：

   连续写入/读出速率大于2.5GBps，突发写入/读出速率大于6GBps。

—— 存储容量与介质：

• 容量：8TB；

• 5块或10块SATA3.0接口mSATA硬盘实现数据的固态存储；

• 2GB DDR3 SDRAM实现数据的缓冲存储。

—— RAID构架：

• 硬盘数量：5块或10块。

• RAID 模式：RAID0、RAID5、RAID10、RAID50、RAID51。

—— 数据管理：

• 可基于原始地址模式进行存储和管理，用户直接以绝对扇区地址为参数实现对存储空间的访问，从而可通过主控驱动层软件实现标准文件系统。

• 可基于本板卡提供的自定义文件系统进行存储和管理，用户以文件ID为参数实现对存储空间的访问，支持文件的建立、删除、命名、信息备注等功能。

—— 数据接口：

• VPX-P1上定义2组4xSRIO+1组2x SRIO接口，信号线速率可配置。

• VPX-P4上定义1路千兆以太网。

• 前面板定义1路10G SFP光纤接口+1路千兆以太网+1路串口。

—— 板卡结构：

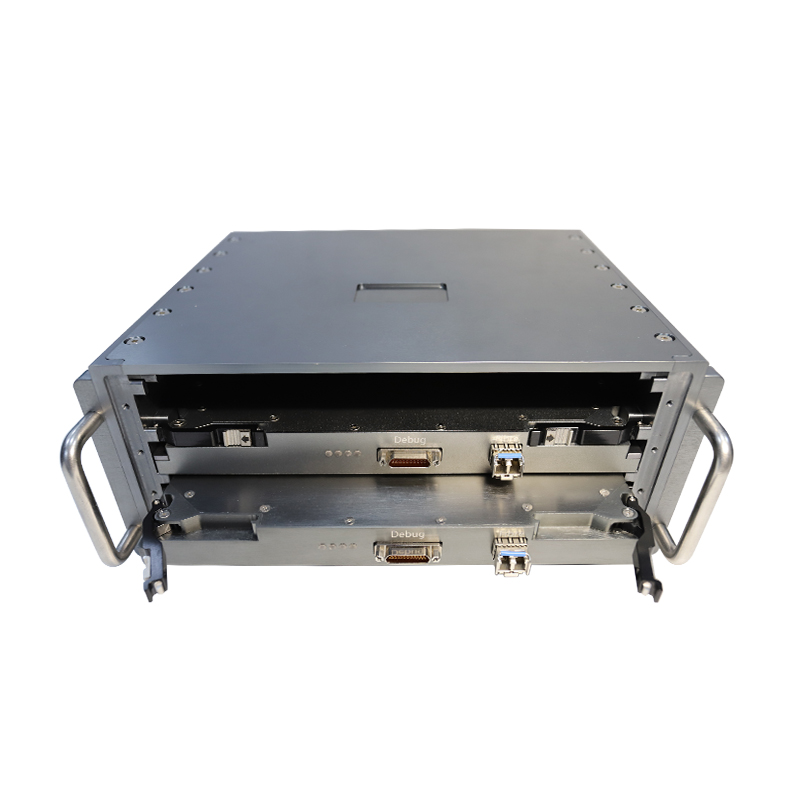

• 标准6U VPX功能板，支持铝合金外壳风冷/导冷散热，整板功耗小于 60W。

—— 适应性

• 工作温度 -40°~80°，满足车载/机载震动要求。

应用领域

—— 高速ADC数据记录

—— DAC数据流重构供给

—— 光纤、RapidIO高速数据接口记录

—— 宽带卫星中频记录系统

—— 雷达数据模拟与仿真
