产品简介

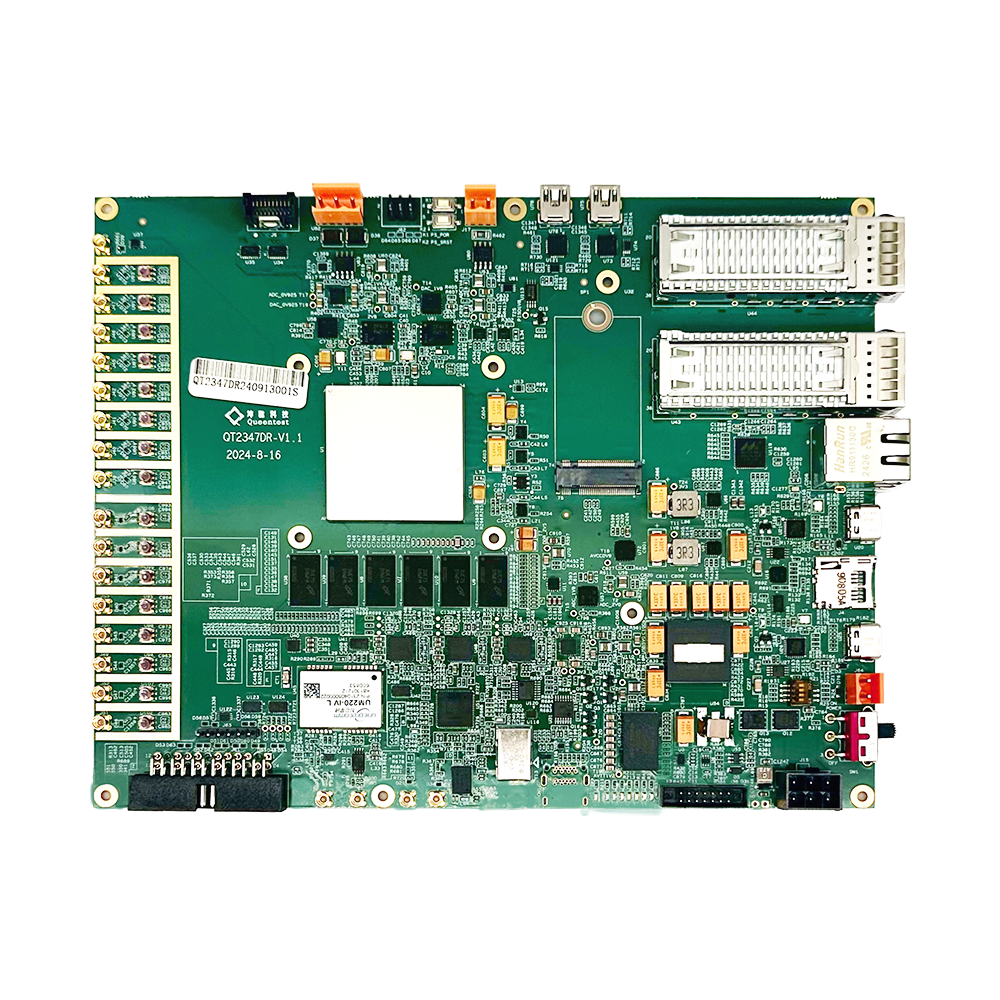

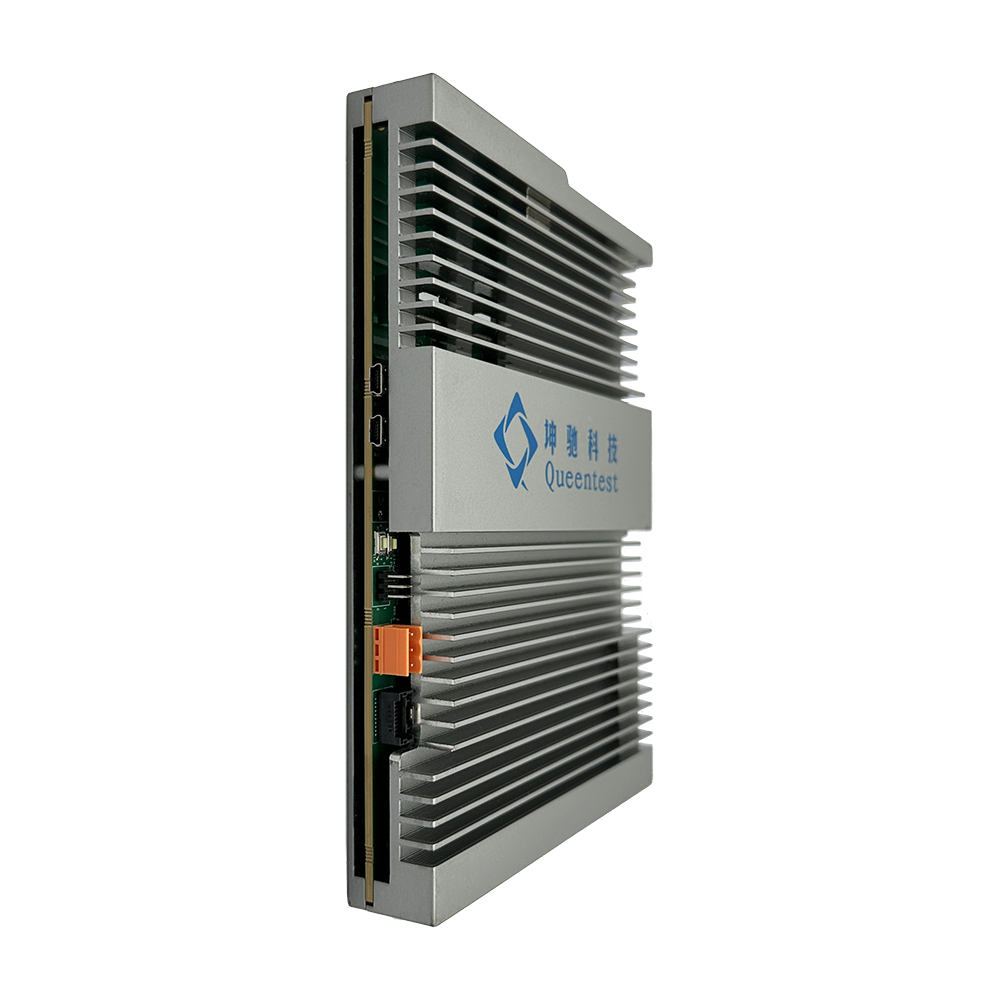

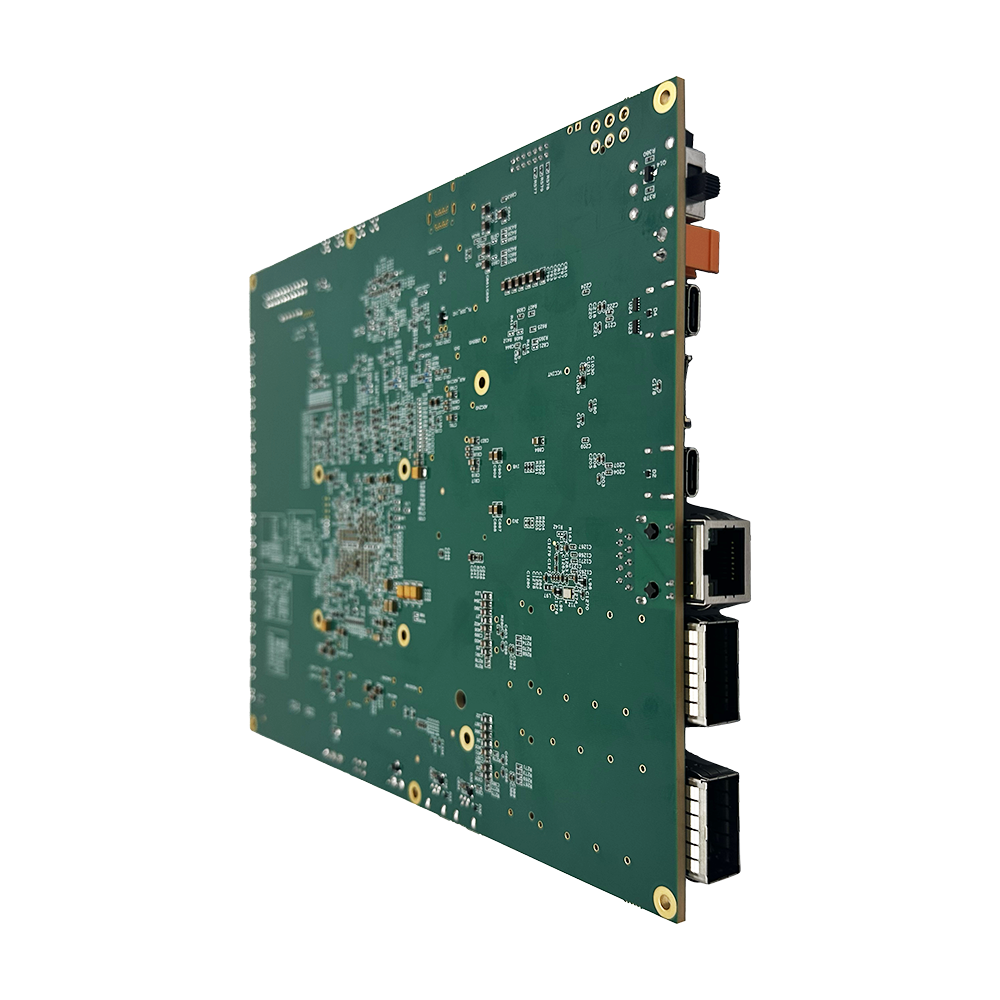

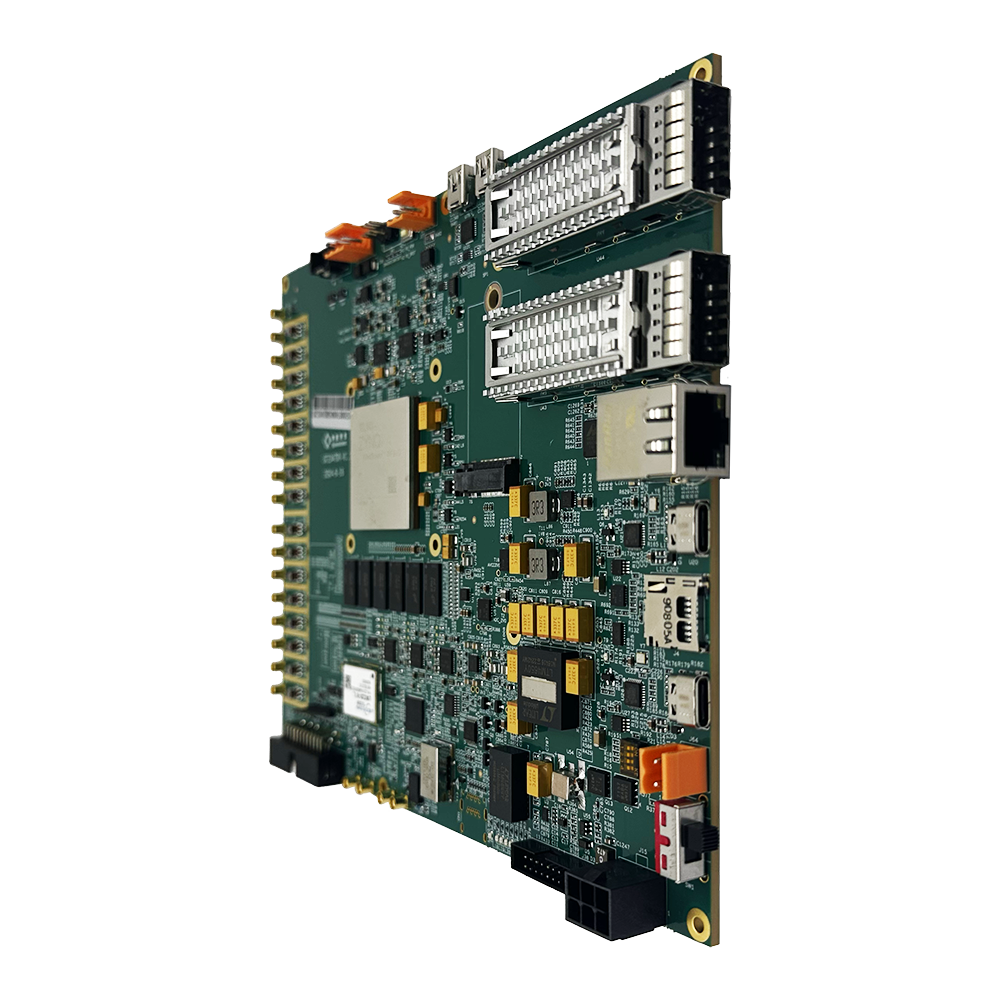

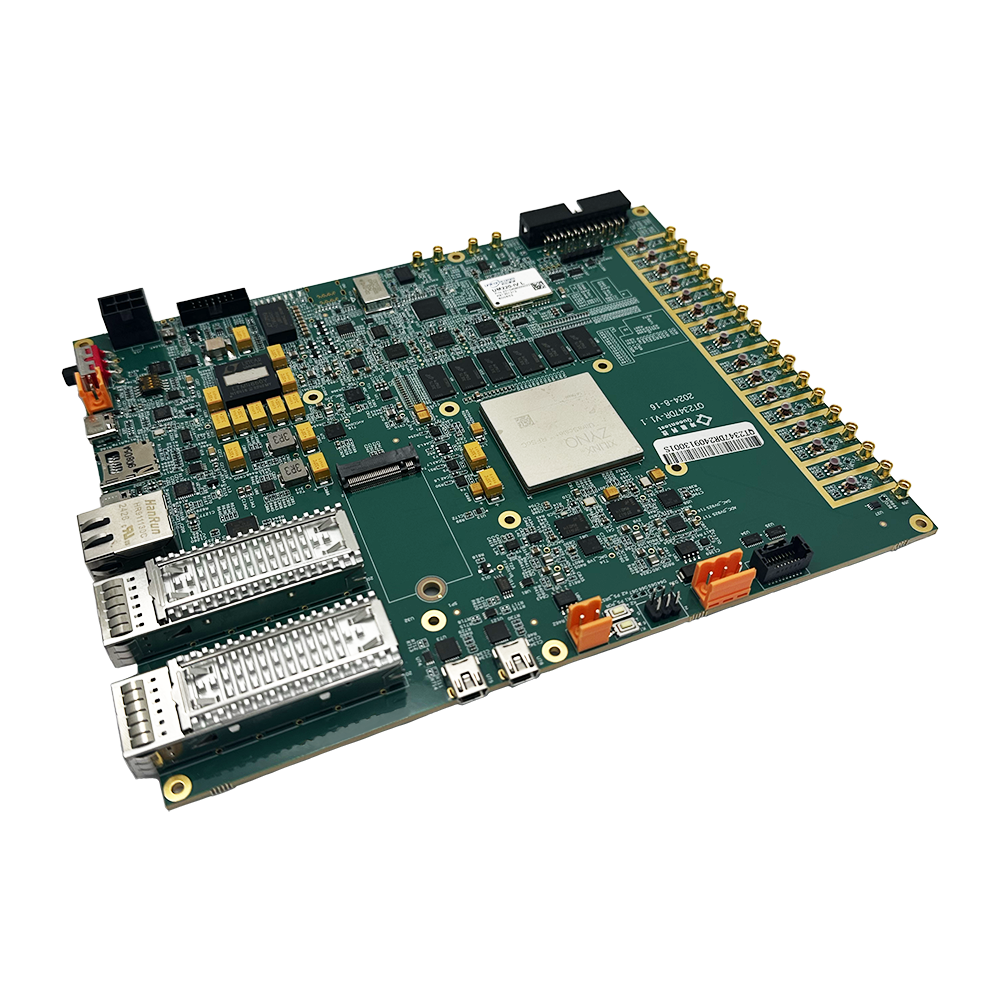

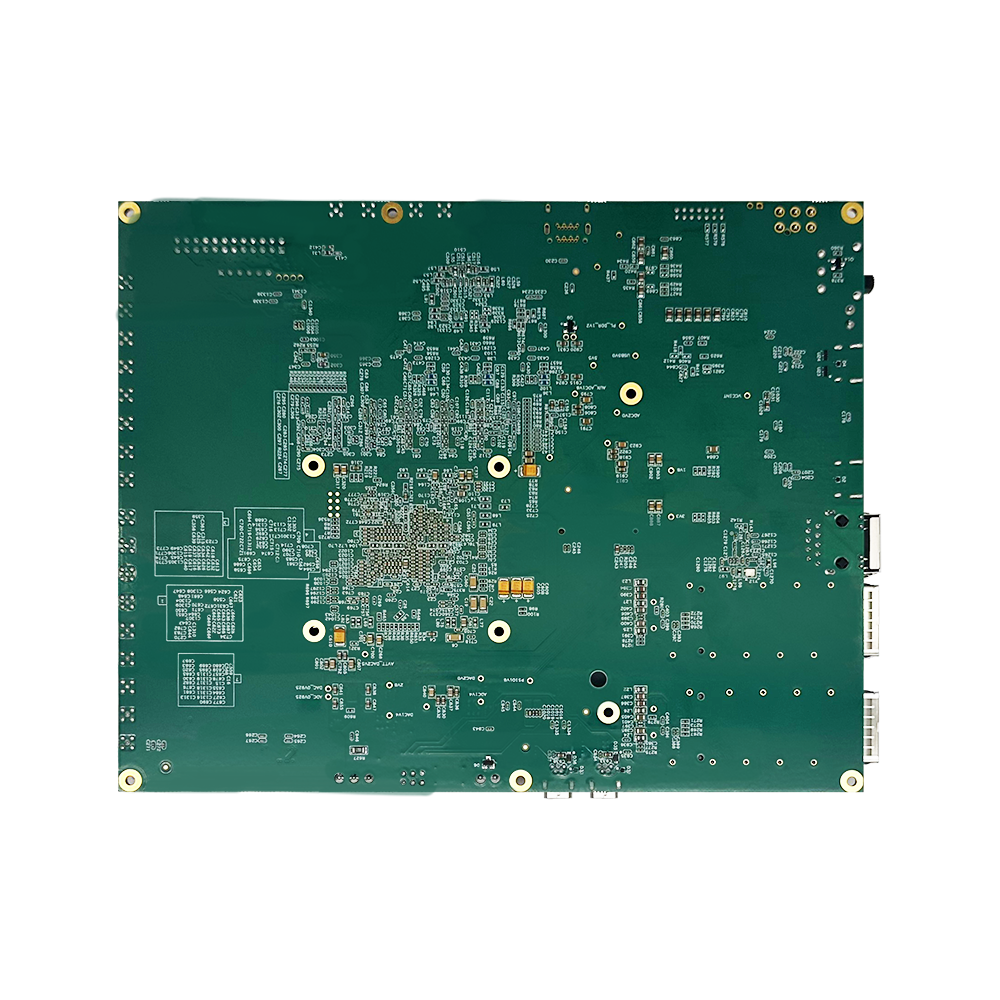

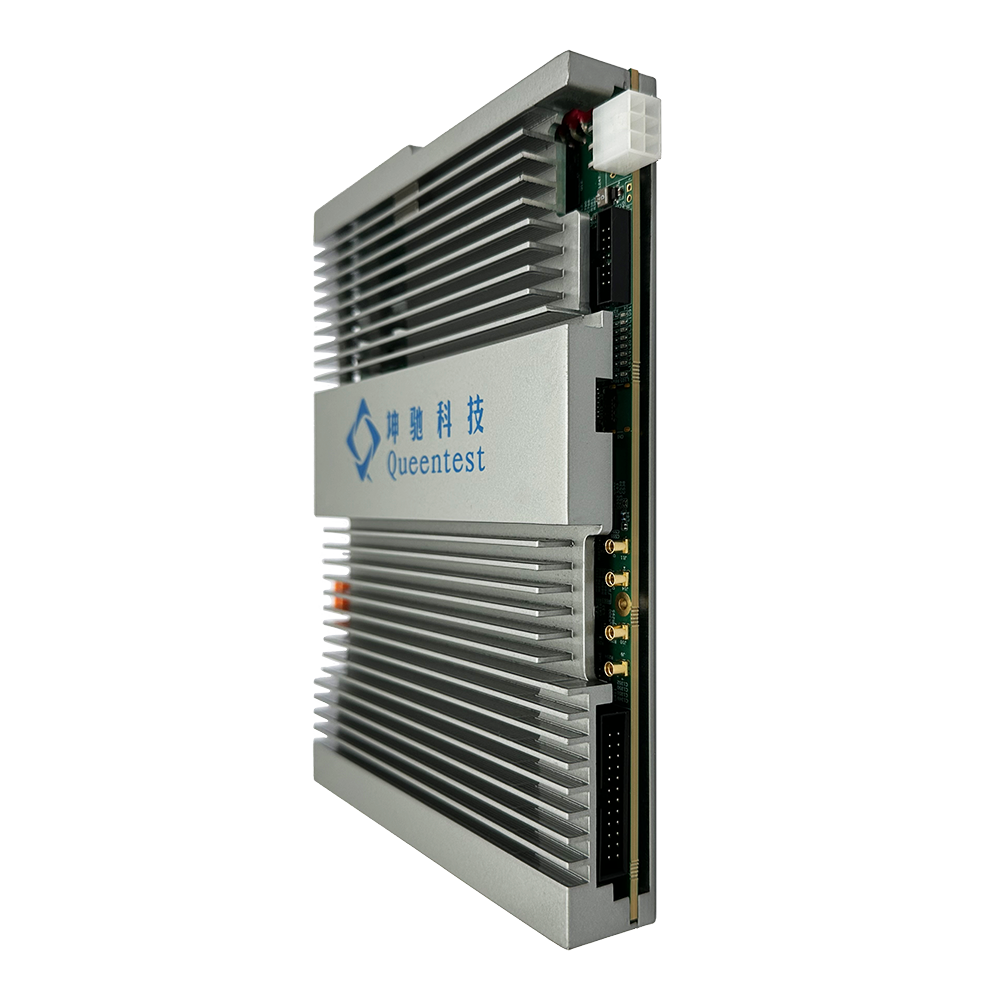

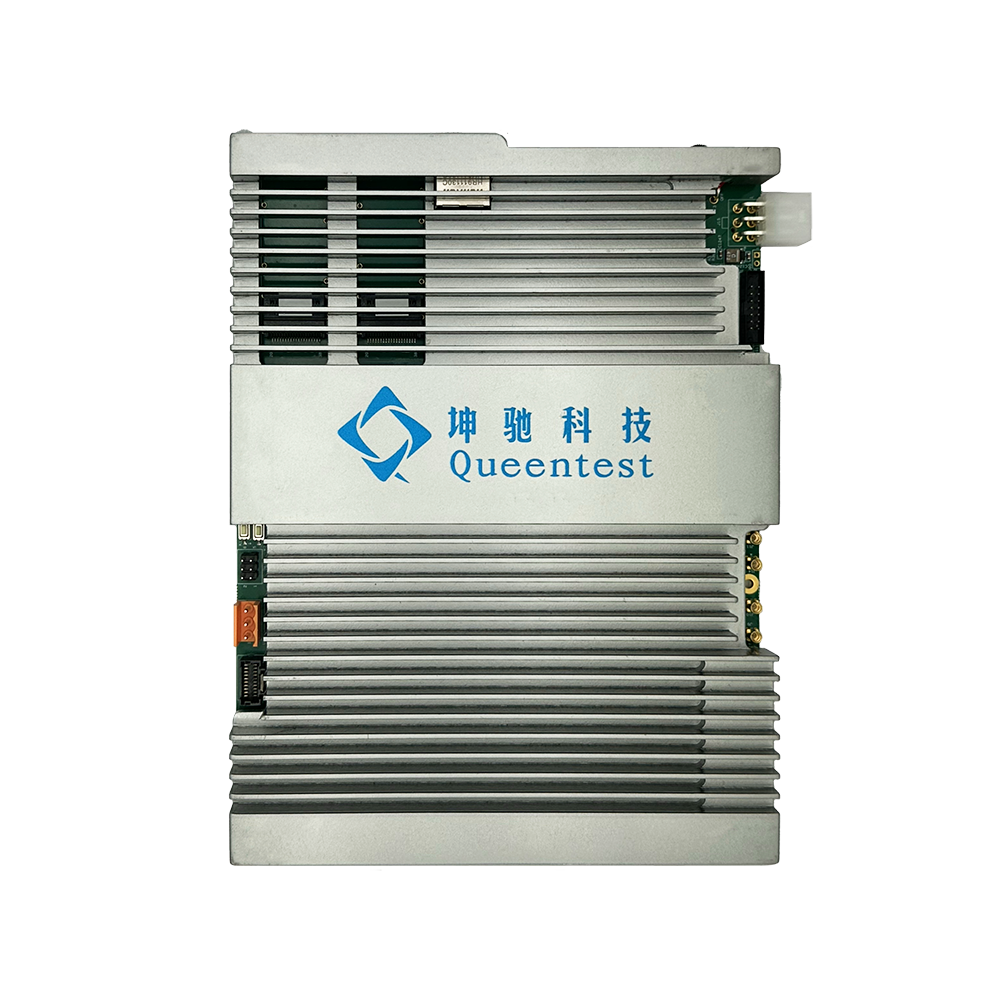

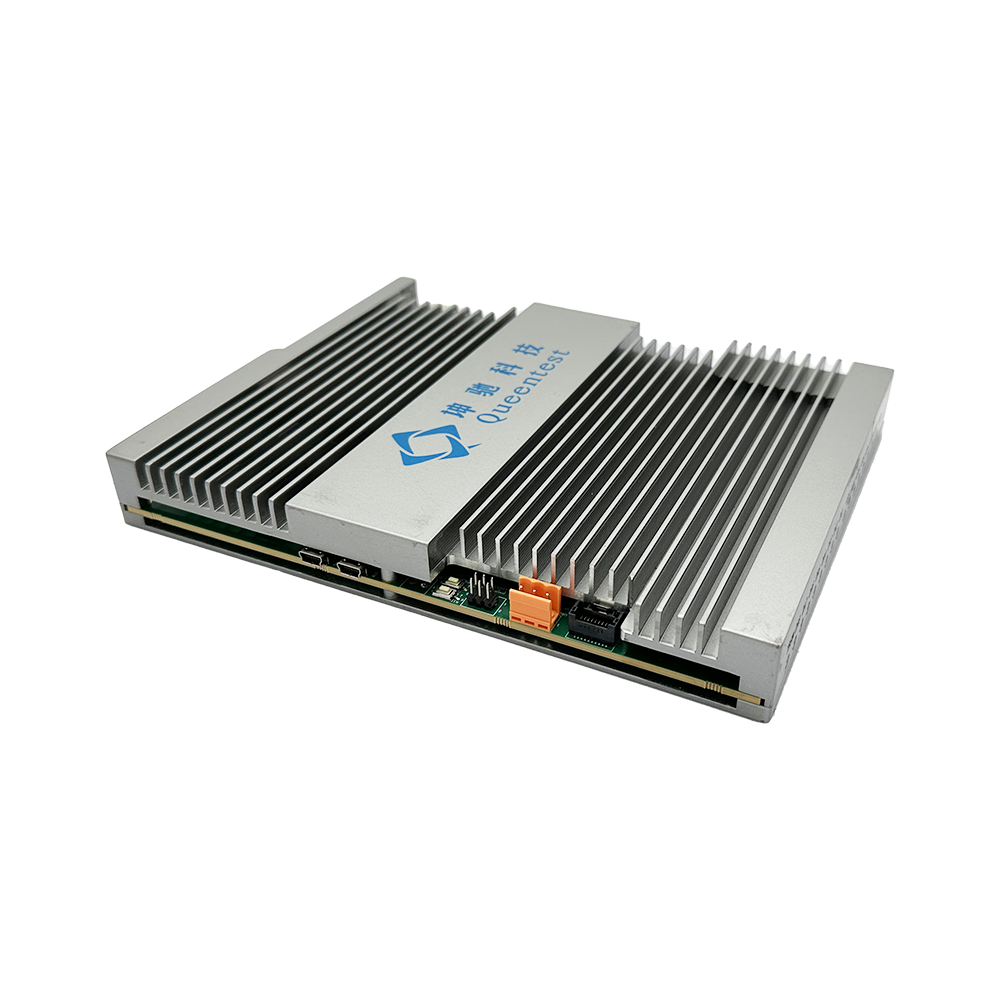

QT2347DR是一款最大可提供8路ADC接收和8路DAC发射通道的高性能板卡。板卡选用高性价比的Xilinx的Zynq UltraScale+ RFSoC系列中XCZU47DR-FFVE1156作为处理芯片,管脚可以兼容XCZU48DR-FFVE1156,主要差别在有无FEC(信道纠错编解码),其PS端搭配一组4颗16bit的DDR4颗粒,总容量达到4GB;PL端搭配一组2颗16bit的DDR4颗粒,总容量达到2GB。板载2个Mini USB型式的UART串口分别对应PS和PL端,1个排针式CAN 接口和1个排针式485接口。1个JTAG调试接口,1个DP视频接口,1个千兆网口和2个Type C的USB3.0接口。板载的MMCX连接器最大可提供8路ADC接收和8路DAC发射通道;支持ADC外部差分时钟输入和DAC差分时钟输出;支持外参考时钟、外同步和外触发信号;支持GPS和秒脉冲PPS信号。板载2个QSFP28形式100Gb高速光纤接口,以及一个M.2型式的SATA接口,一个SD卡和一个多路GPIO对外接口。
产品特征:
• FPGA默认为Zynq UltraScale+ RFSoC系列的XCZU47DR-FFVE1156,集成数字上下变频,插值,抽取;
• 兼容XCZU48DR-FFVE1156(支持FEC);
• 板载PS一组4颗共4GB,PL一组2颗共2GB高速DDR4存储器;
• 板载2个256Mb/4bit的SPI Flash组配成一个8bit加载SPI Flash;
• 多种形式的通讯接口,包括JTAG、UART、CAN、485、千兆网口;
• 1个DP视频接口和2个Type C的USB3.0接口;

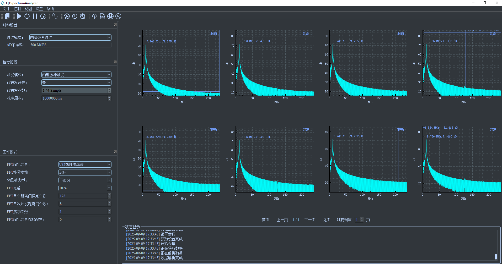

• 支持最多8路ADC IN和8路DAC OUT,频率接收范围1M~ 6G,
发送最大频率6 G。接收器当采用单通道模式时,最大采样率为
5Gsps,最大接收通道为8个,正交模式时,接收通道为4个,最大采样率为10Gsps,ADC量化位数为14位。发送器最大采样率
为9.85Gsps,八个发送通道,量化位数为14位;
• 支持ADC外部差分时钟输入和DAC差分时钟输出;
• 支持外参考时钟、外同步和外触发信号;
• 支持GPS和秒脉冲PPS信号;
• 支持2个QSFP28形式100Gb高速光纤接口;
• 支持一个M.2型式的SATA接口,一个SD卡;
• 一个包含差分和单端的多路GPIO对外接口;
• 板载温度传感器和风扇转速控制芯片;
• 12V独立电源输入接口,12V直流风扇控制接口;
• 接口指标。
模拟输入接口
|
输入频率范围
|
1M~6G
|
输入最大功率
|
14.6dBm
|
模拟输出接口
|
输出频率范围
|
0~6G
|
输出最大功率
|
3 dBm
|
外部参考时钟输入
|
输入频率频率范围
|
10M~100 M
|
输入最大功率
|
10 dBm
|
同步接口
|
支持TTL,LVCMOS
|
通用接口
|
支持TTL,LVCMOS ,LVDS
|
秒脉冲接口
|
支持TTL,LVCMOS
|
外触发
|
支持TTL,LVCMOS
|
GPS接口
|
SSMC
|
应用:
• 雷达、软件无线电等
• FPGA信号处理
• 实时多算法处理的在线测试验证
• 测试测量快速环境搭建
• 高速光纤、采集应用
