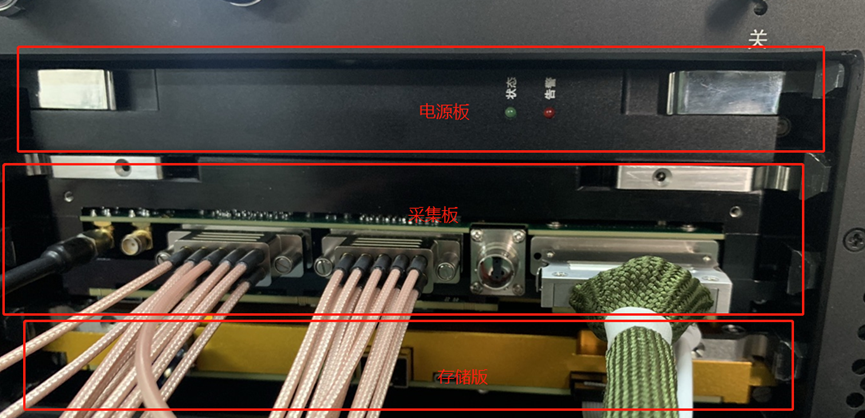

各部件功能介绍

电源板

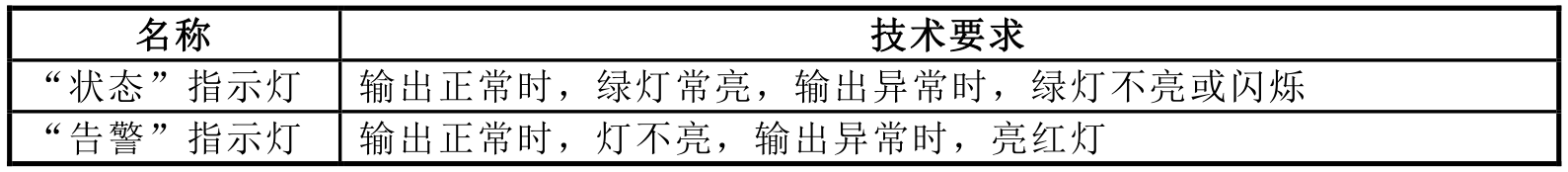

电源板负责将输入的机载28V电源转换为其他功能模块需要的各种电源。其前面板有2颗LED指示灯，分别表示状态如下。

采集板

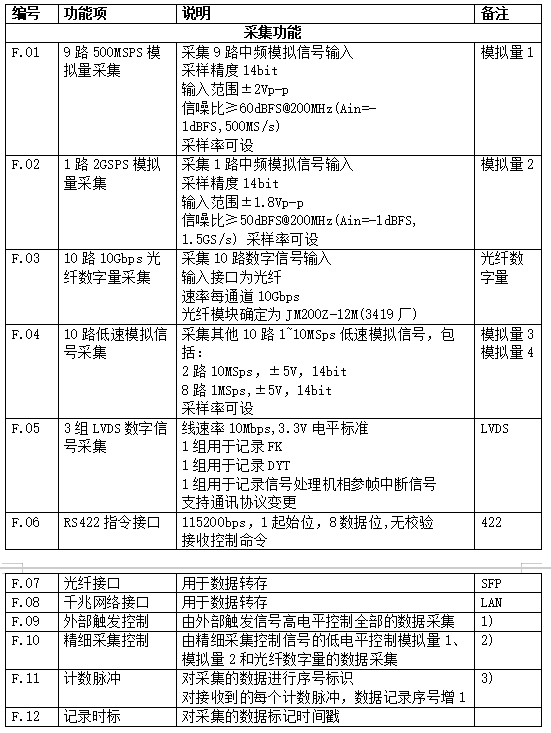

将所有需要的数据采集下来并存储到存储板上。包括下表中的各通道数据。下表中的各通道数据可以同时也可以单独，前提是数据总带宽不能超过存储板的存储带宽限制。

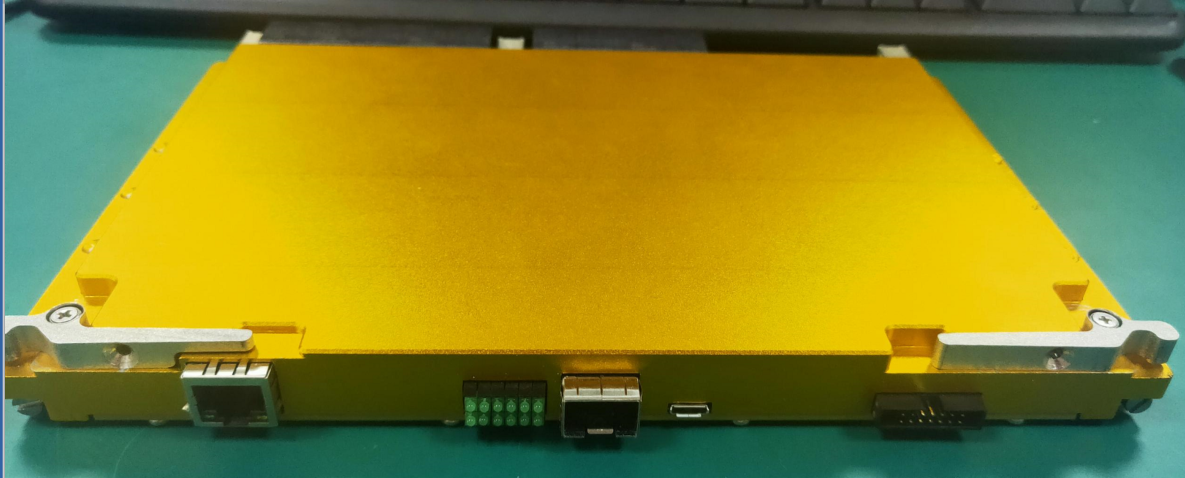

存储板

存储板是所有实验数据的中转存储地，存储带宽最高可以达到5GB/s。带有一个千兆网口和一个SFP形式的万兆网口，千兆网可支持控制和数据导出（导出速度大于60MB/s），万兆网可支持数据导出（导出速度大于400MB/s）。

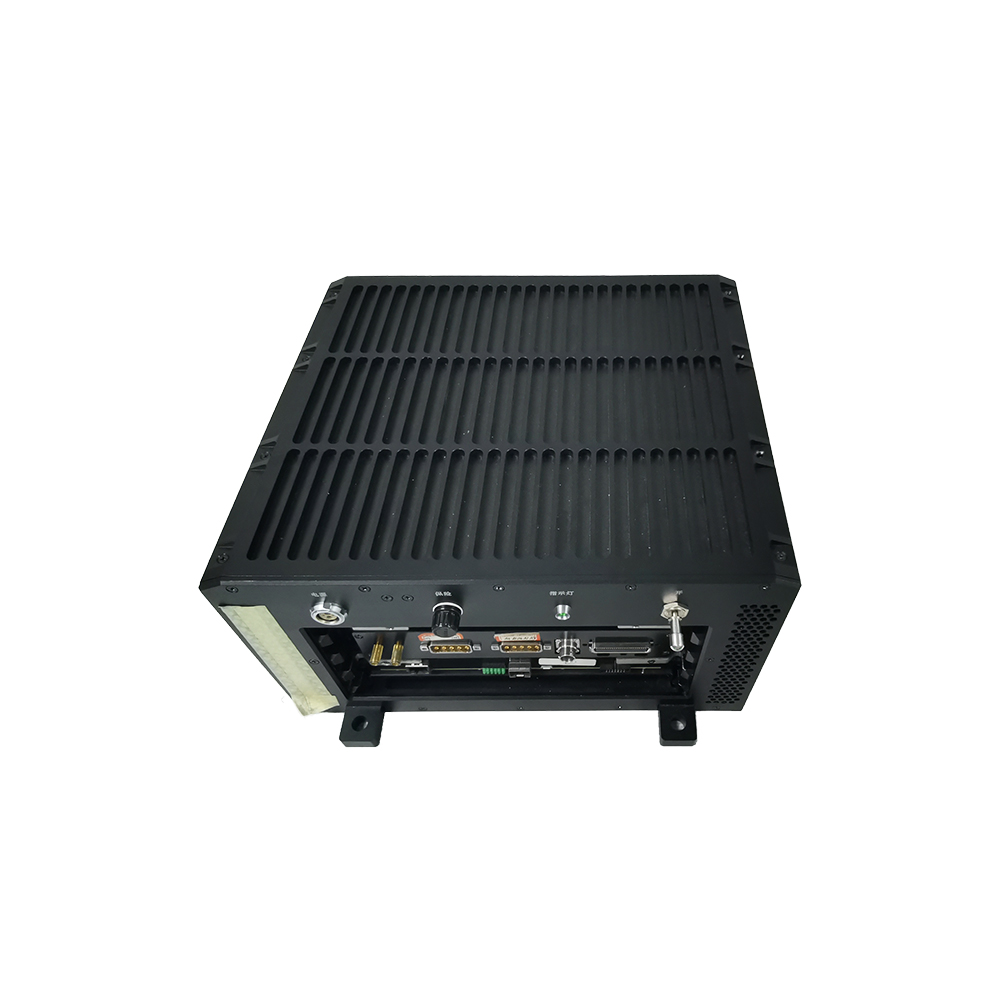

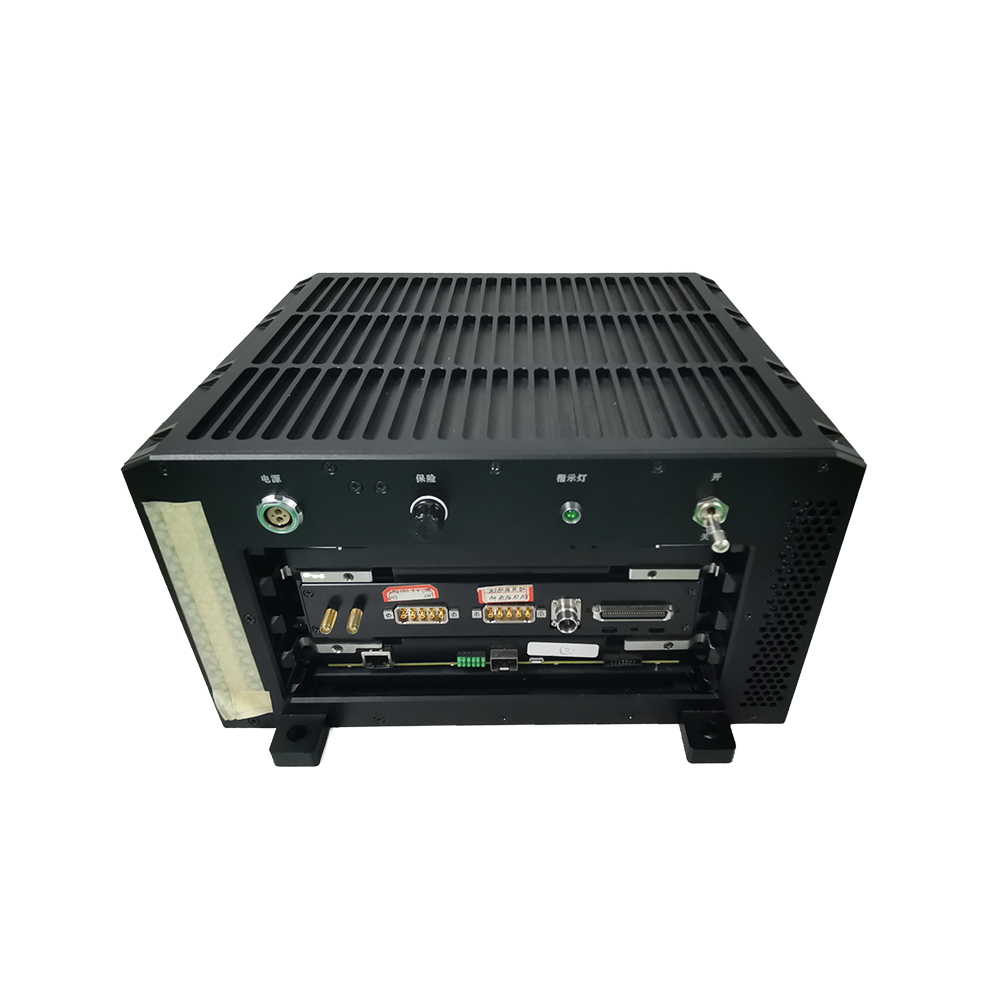

机箱

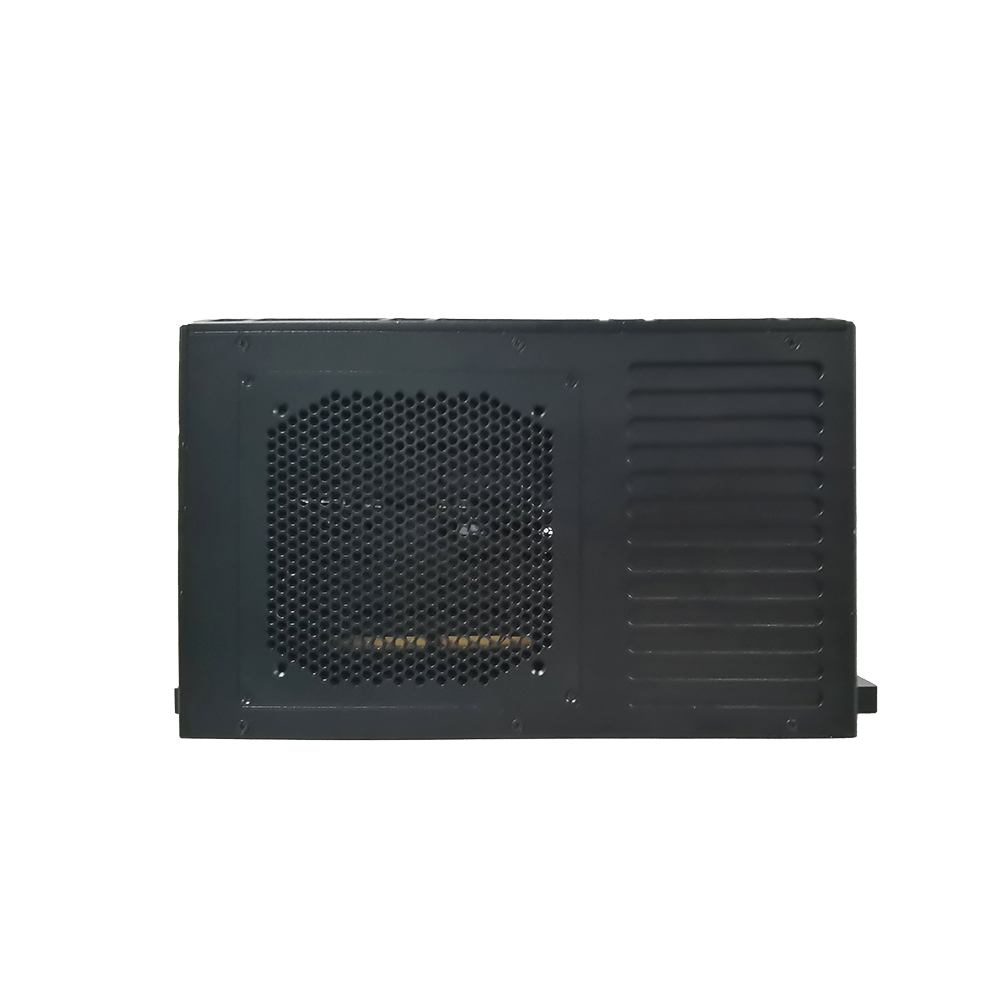

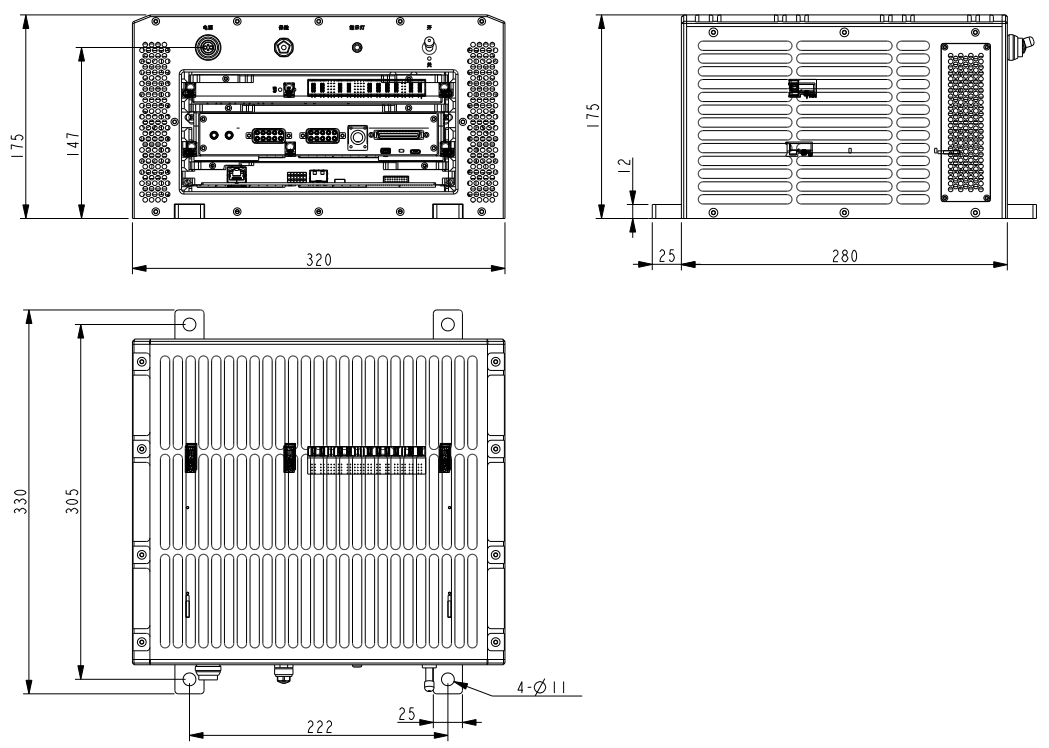

机箱与电源板、采集板、存储板和背板一起组成吊舱记录仪。机箱为标准4槽位6U VPX机箱，不含固定孔的尺寸为：320mm（长） x 280mm（深） x 175mm（高）。下图为外形尺寸图。

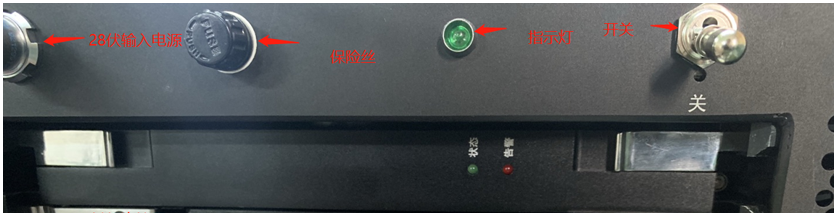

机箱最上面有4个零件，分别为电源接口、保险丝盒、电源指示灯、电源开关。见下图。

背板

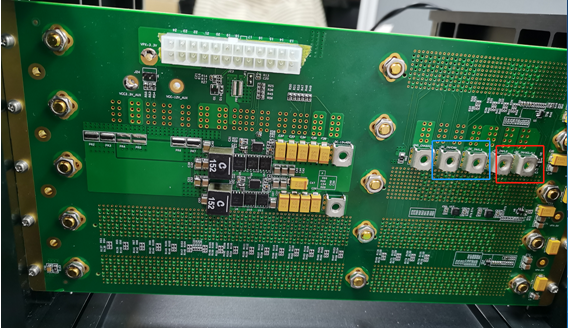

如下图所示，蓝色方框内的接线柱连接28V的电源，蓝色方块内的接线柱连接地，用4颗M4*6的螺丝拧紧即可。注意吊舱记录仪机箱的背板上电方式与地面导出设备不同，连接错误会烧坏电源板。

接口介绍

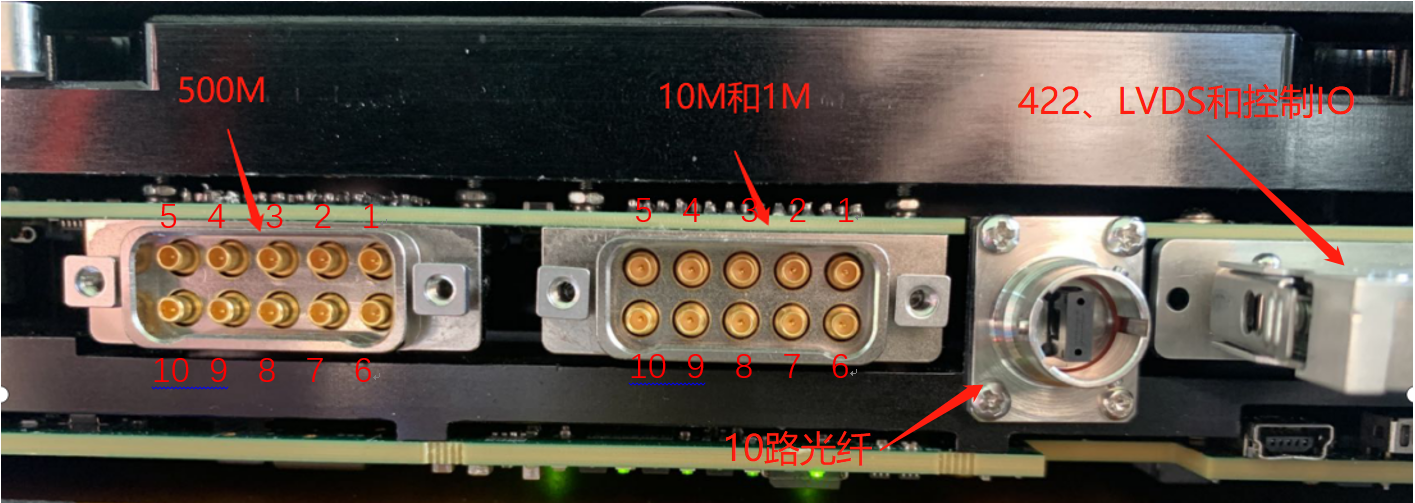

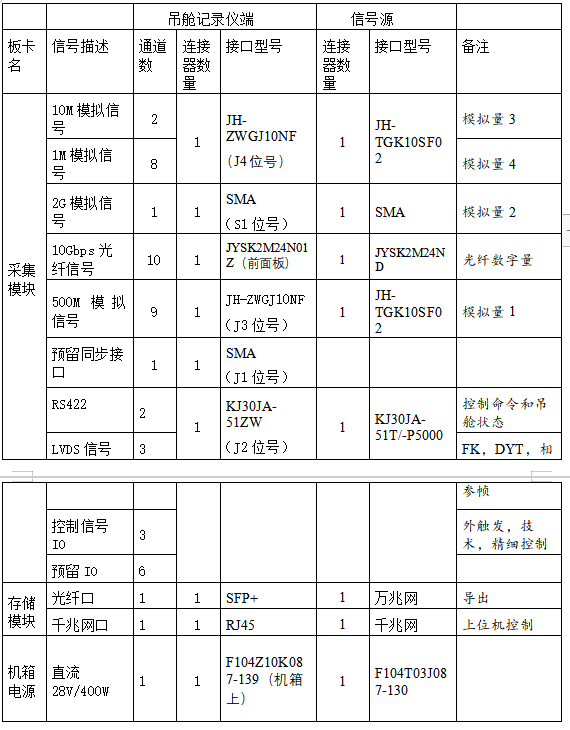

各个模拟输入信号对应的物理通道分布如下图所示。

其中，500M采样信号使用上图左侧的500M通道组，10M和1M采样信号使用右侧通道组。500M通道组模拟采样信号通道编号与上图物理输入信号通道编号之间的对应关系如下表所示：

注：表中第2行中的模拟通道编号即上位机软件配置的实际输入采样信号所对应的通道编号。

1M和10M通道组模拟采样信号通道编号与上图物理输入信号通道编号之间的对应关系如下表所示：

*表中A表示1M采集通道

B表示10M采集通道

注：表中第2行中的模拟通道编号即上位机软件配置的实际输入采样信号所对应的通道编号。
