产品简介

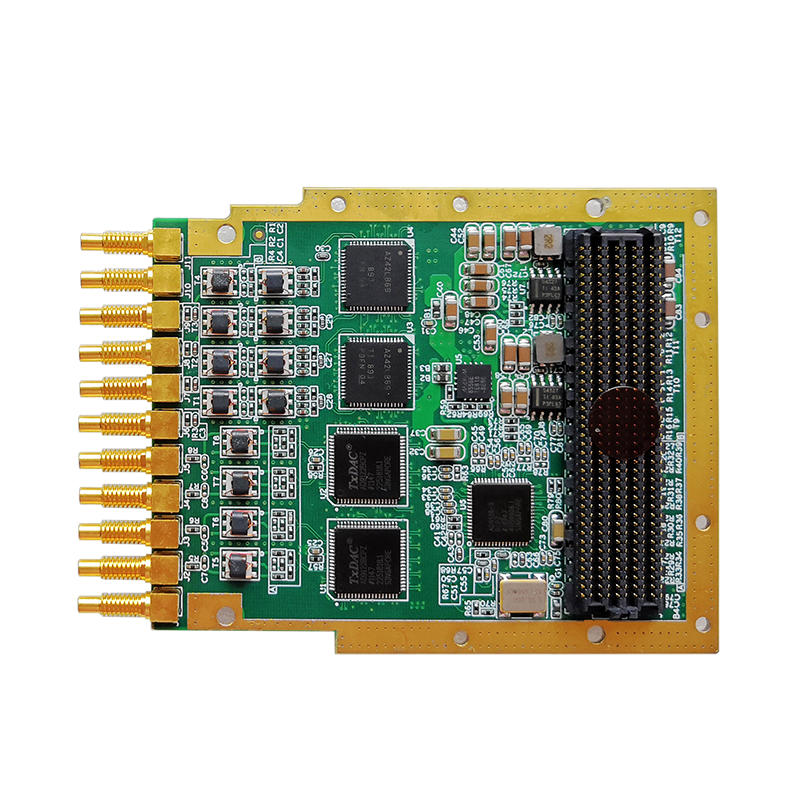

QT7351是一款高分辨率、高采样率的ADC+DACFMC子板。它同时支持4路16位250MS/s的A/D通道输入和4路16位500MS/s的D/A通道输出。板卡支持触发输入和触发输出；内参考、外参考、外时钟三种时钟方式，可通过SPI总线实现时钟源选择。通过参考时钟可实现多个板卡的同步。

QT7351板卡的电气与机械设计依据FMC标准(ANSI/VITA57.1)，通过一个高密度连接器（HPC）连接至FPGA载板。因为LPC形式的FMC连接器不具有HA和HB两组BANK以及吉比特接口信号引脚DP。如果载板为LPC连接器的话，只能支持ADC功能，无法支持DAC功能。前面板I/O装配11个SSMC同轴连接器。QT7351设计了风冷和导冷版本，可适应于坤驰的多种FPGA载板，如QT7010、QT7011、QT7020、QT3011及Xilinx和Altera等通用载板，以进行高性能的算法计算。

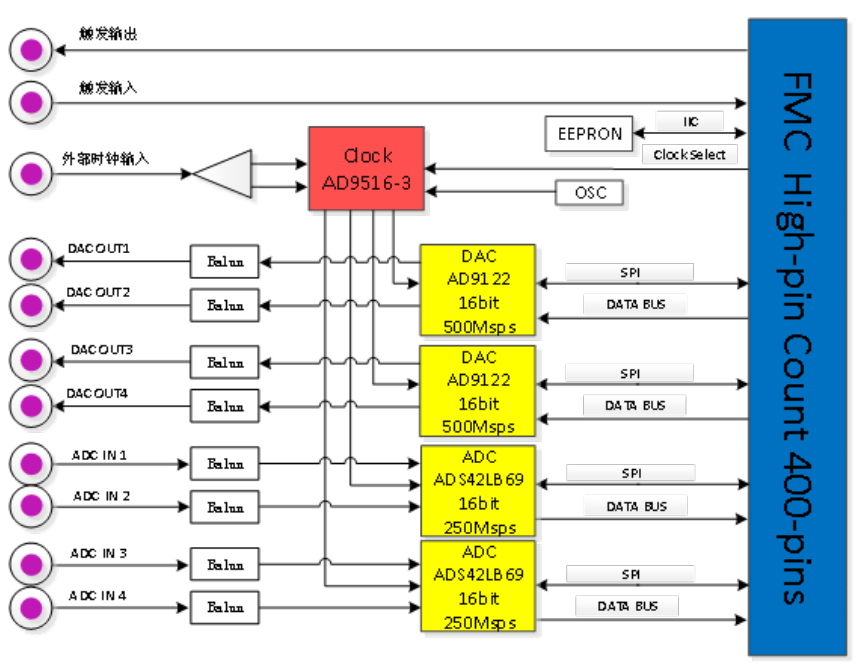

系统框图

技术规格

——11个SSMC的连接器，其中4个分别对应模拟信号输入1-4；4个分别对应模拟信号输出1-4；一个为外部时钟输入(CLK)；一个为触发信号输入；一个为触发信号输出；

—— 采样频率：4通道 16bit 250MS/s AD输入和4通道16bits 500MS/s DA输出

—— 最大模拟输入频率:400MHz（2-Vpp时）;

—— 适应范围：完全符合Vita57.1规范，包括结构件，子卡尺寸，面板连接器，正反面器件的限高等，大大提供了子卡的通用性和适配性

—— 多种散热方式：风冷或导冷

—— AC耦合输入/输出

—— 时钟选择灵活：内部时钟、外部时钟选择可由载板控制

—— HPC高引脚数连接器，LPC仅支持部分功能

—— 工作温度：商业级0℃～ +70℃ ，工业级 -40℃～ +85℃

客户价值

—— 快速交付

—— 可维护性好
—— 易于集成
—— 高速高精度选择

应用领域

—— 软件无线电
—— 宽带MIMO应用
—— 数字波束成形
—— （雷达/声纳）电子战
—— 物理实验
—— 信号智能
—— 航空航天和测试仪器
