产品简介

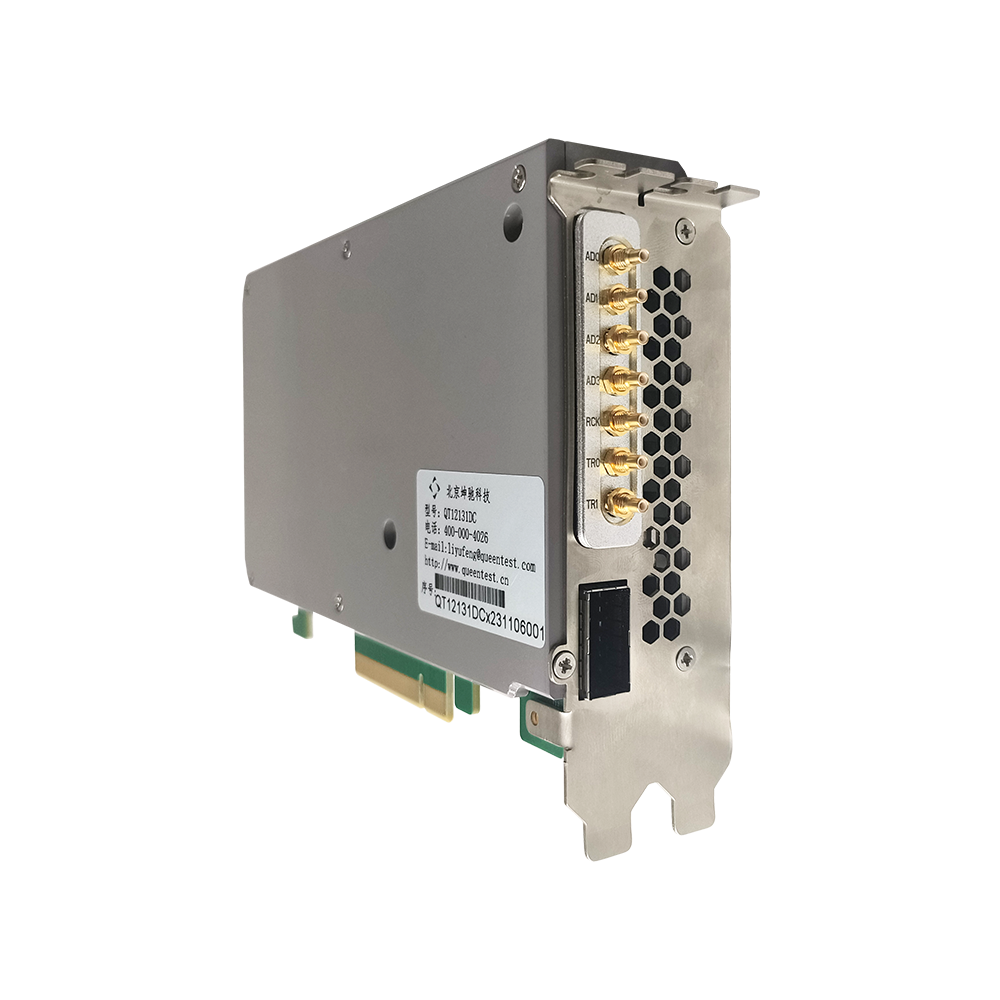

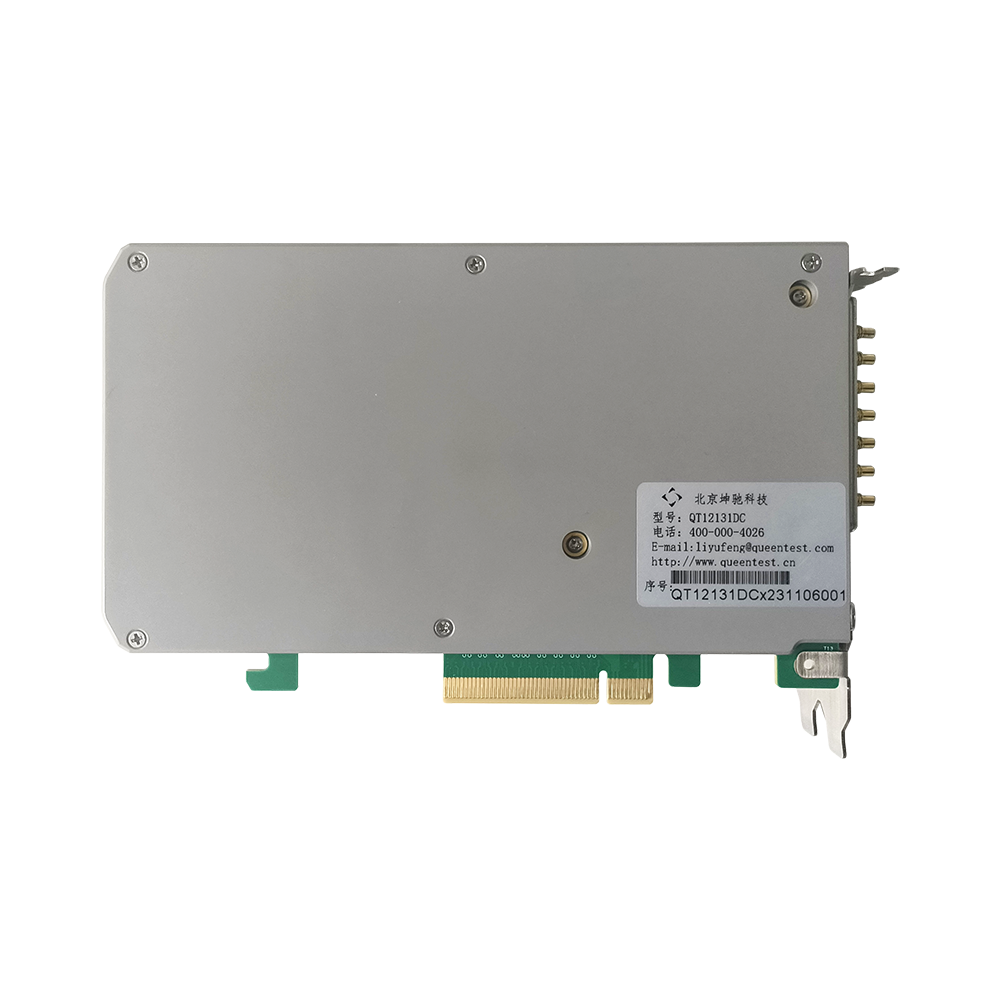

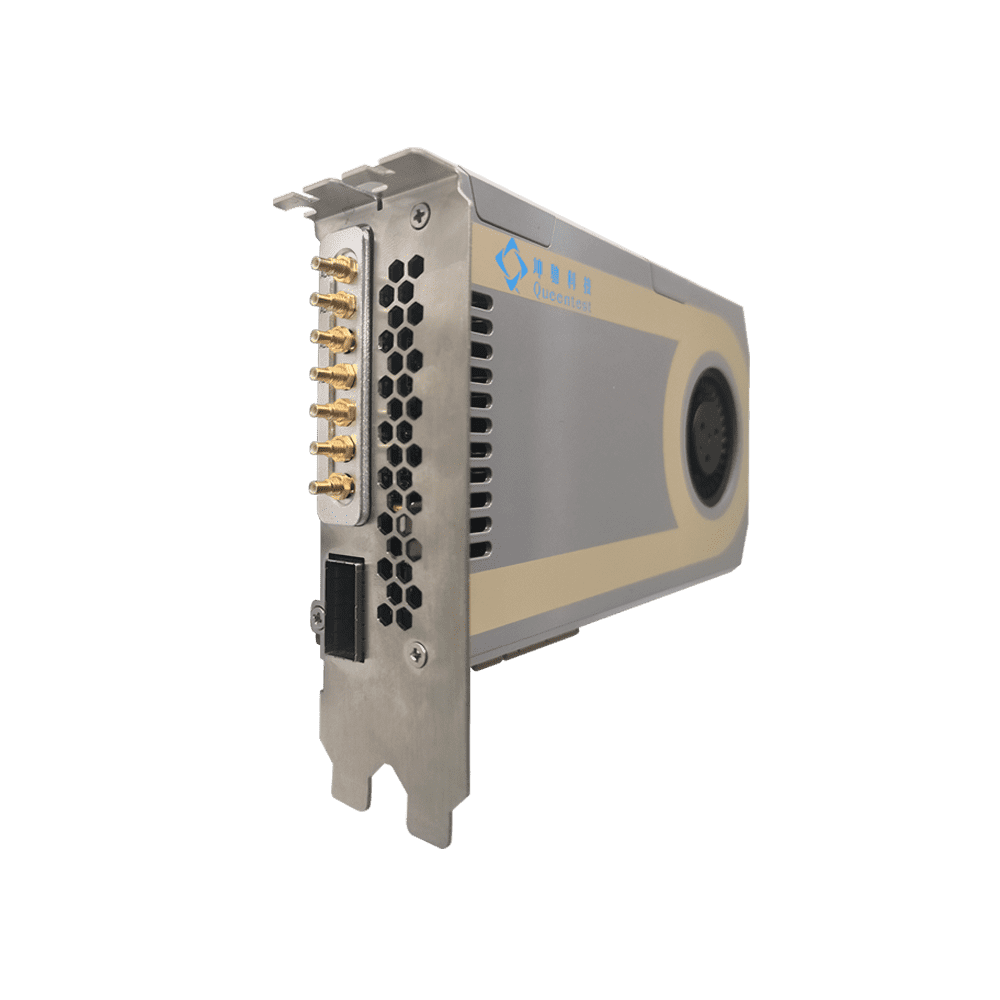

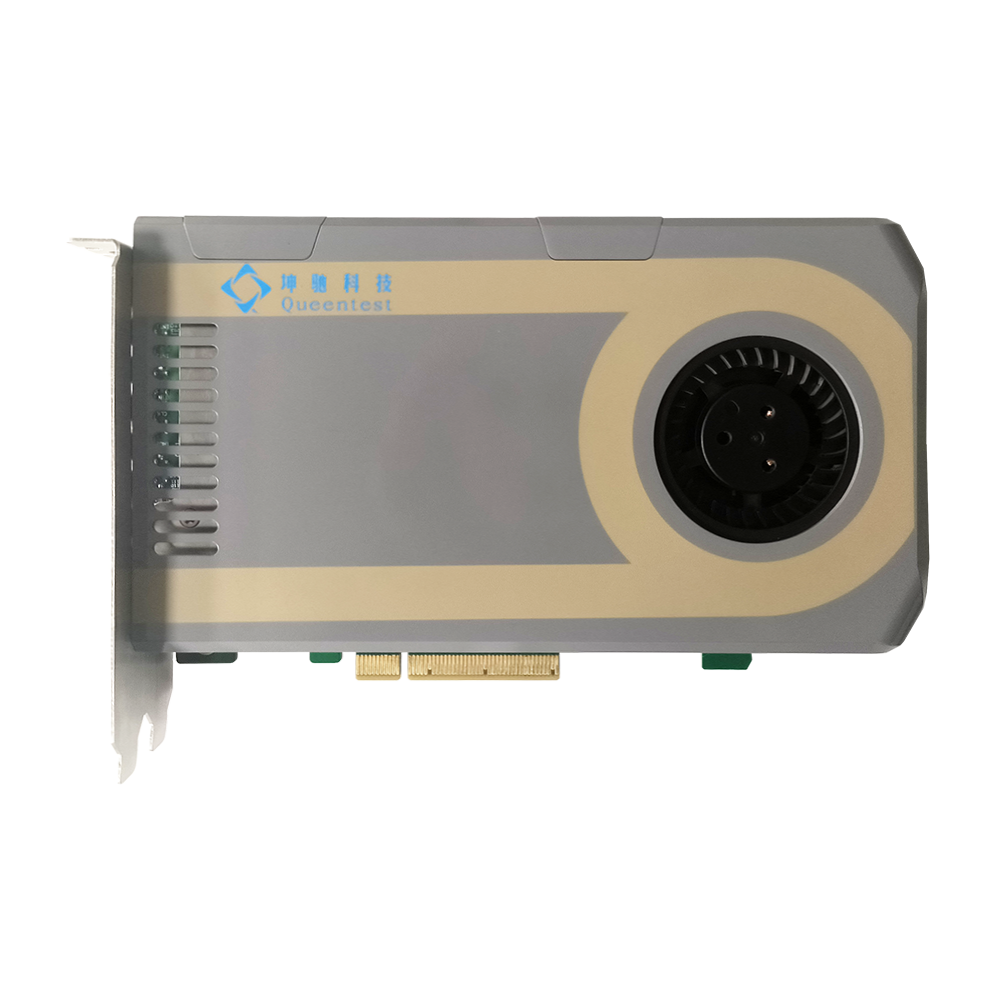

坤驰科技自主研发的QT12131+DC是一款具备DC耦合和双极性宽带信号输入的高速数据 采集卡，它提供14位精度，4通道，3GSPS采样率或14位精度，4通道，2GSPS采样率。板载FPGA 具备实时信号处理能力，可实现数字下变频DDC、数字滤波、快速傅立叶变换等信号处理算 法。QT12131+DC提供快速的PCI Express 3.0 x8数据传输接口，以及灵活配置的触发与采集功 能。这些特性使QT12131+DC适用雷达通信、软件无线电等应用场景。 QT12131+DC搭配坤驰科技的QT Signal View上位机软件，通过的QT Signal View上位机软 件实现对板卡的操作和信号的时域、频域显示、分析，对于有二次开发需求的用户，提供多种 语言的二次开发接口及参考例程。

技术规格

●4通道采集

●3GSPS采样率/2GSPS采样率

●14bit垂直分辨率

●2GSPS采样率模拟输入带宽（-3dB）：DC~999MHz

●3GSPS采样率模拟输入带宽（-3dB）：DC~1490MHz

●输入阻抗：50 Ohm

●耦合方式：DC耦合

●全量程输入电压：2GSPS：960mVpp@10MHz

●全量程输入电压：3GSPS：930mVpp@10MHz

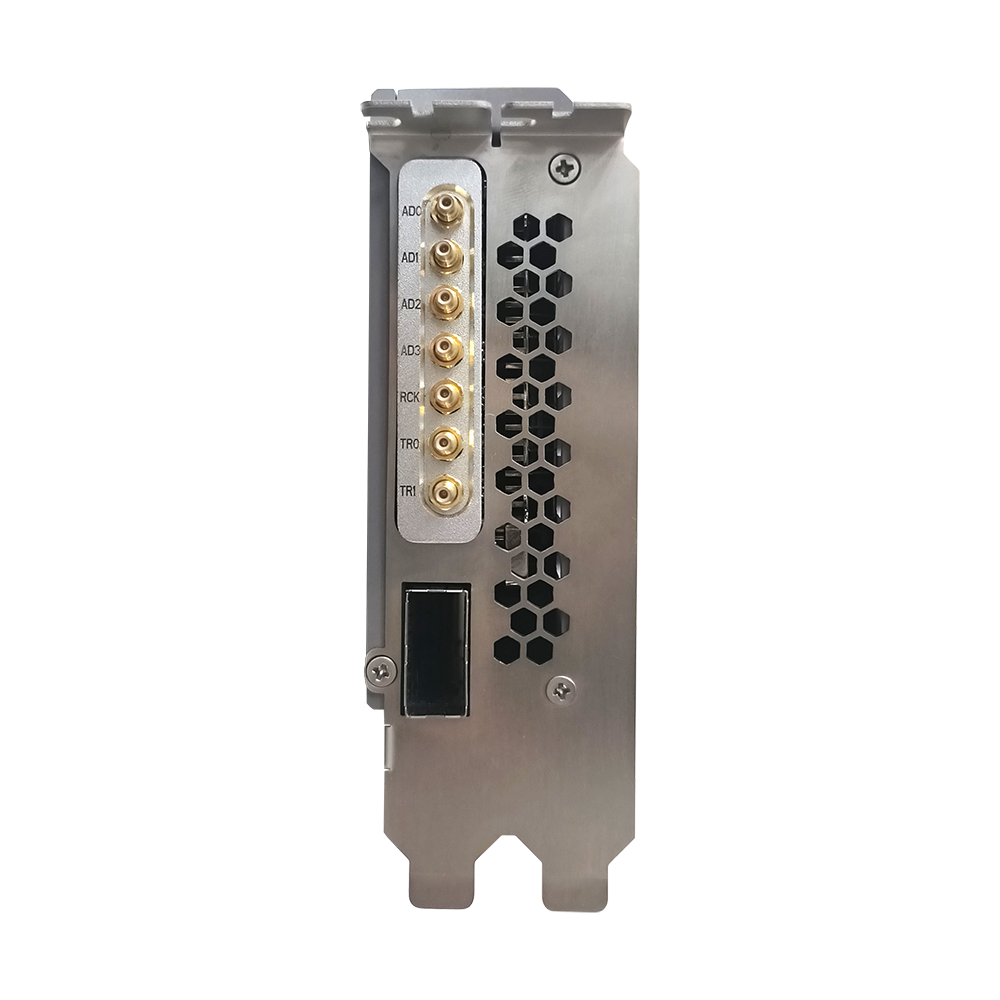

●连接器：SSMC

●预留JTAG调试接口

●内存容量：两组64Bit DDR4 SDRAM，单组容量4GB，共8GB

●支持利用SPI x8模式配置程序

●支持PCIe 3.0 x8接口，支持与PC的高速数据交互功能

●FPGA定制应用，提供Verilog-HDL二次开发接口

应用领域

●光电

●局部放电

●激光雷达

●医疗仪器

●瞬态测试

●高能物理

●快速电压测试

软件支持

设备驱动

QT12131+DC提供64位驱动程序。
Windows支持Windows 7，Windows 10，Windows11，Windows Server 2019等主流版本。
Linux系统支持Ubuntu，CentOS，Redhat等版本，以及嵌入式Linux系统。
国产化系统支持深度Linux，银河麒麟，翼辉等多个系统。

采集控制软件

QT Signal View是一款操作简单、界面简洁的数字化仪上位机软件，用于查看、记录和处理采集的信号。QT Signal View可以在不需要代码编程的情况下立即开始信号采集任务。在将硬件设置以简洁直观的形式呈现出来的前提下，QT Signal View还具备信号采集和播放、数据处理、波形显示、文件存储、文件导入和导出等功能。除此之外，QT Signal View还通过快速处理计算出信号的各项指标性能，显示在上位机软件的信息页面。

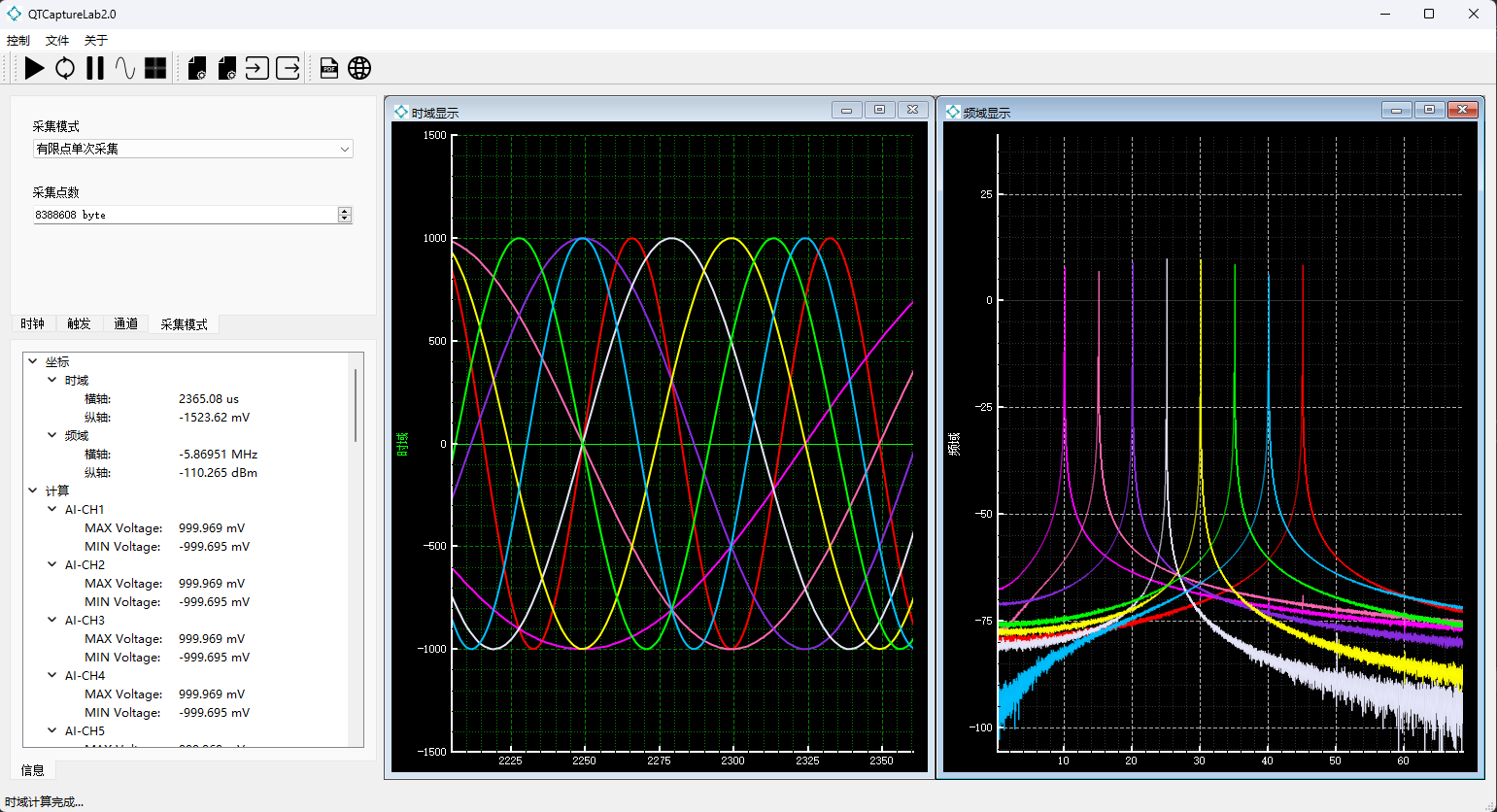

QT Signal View界面

软件开发包（SDK）

QT12131+DC提供计算机上使用的开发包，通过软件编程实现对板卡功能的控制，提供开发接口文档说明以及多种采集模式例程参考，能够快速的将板卡功能集成到具体应用场景系统中。
开发语言支持C/C++、C#、Python、Matlab、Java、Julia、Rust、Labview等主流开发语言，支持Visual Studio、Visual Code 、QT Creator等多种开发环境。
