产品简介

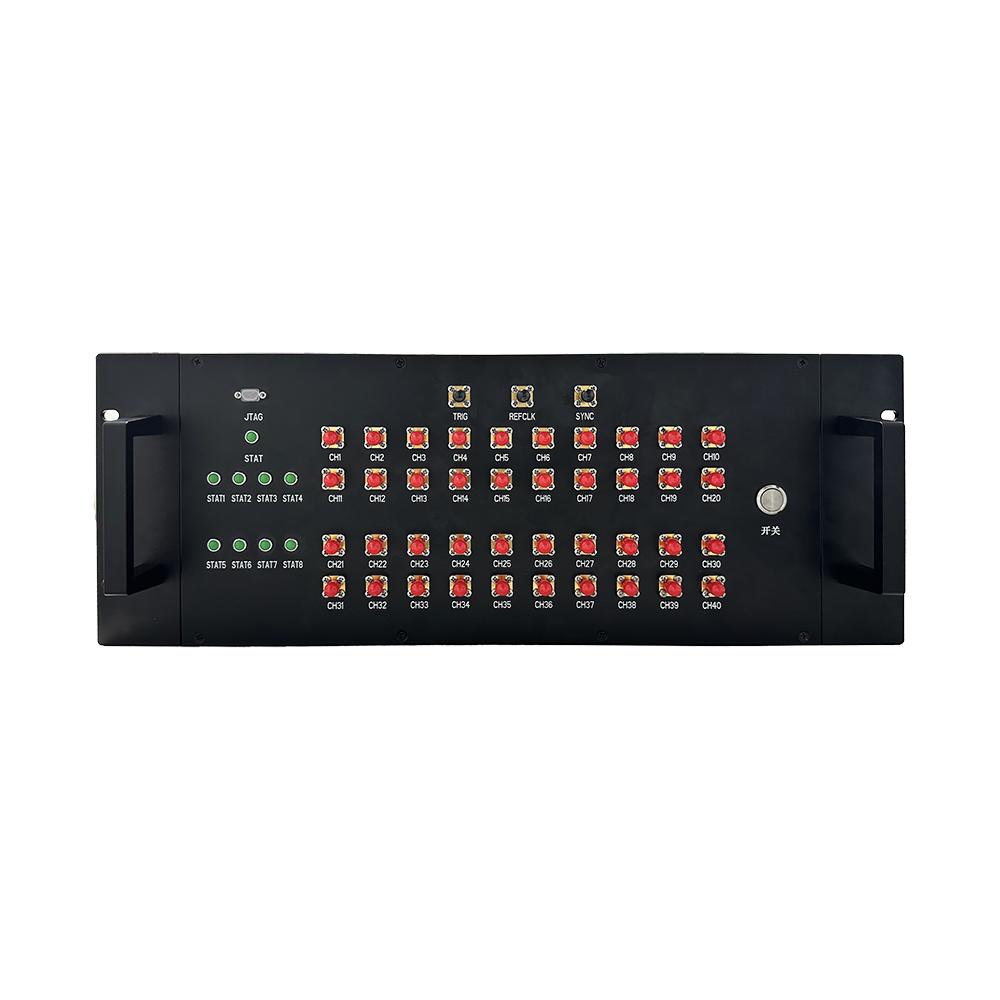

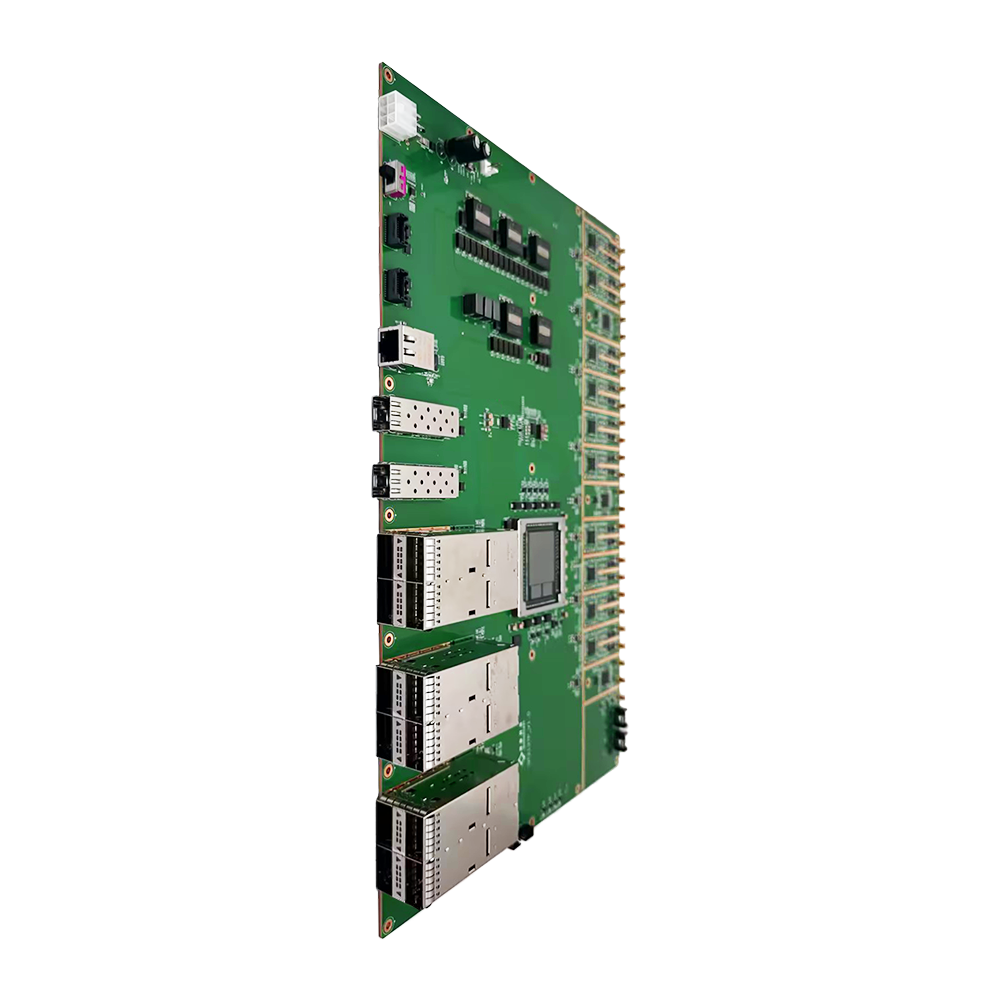

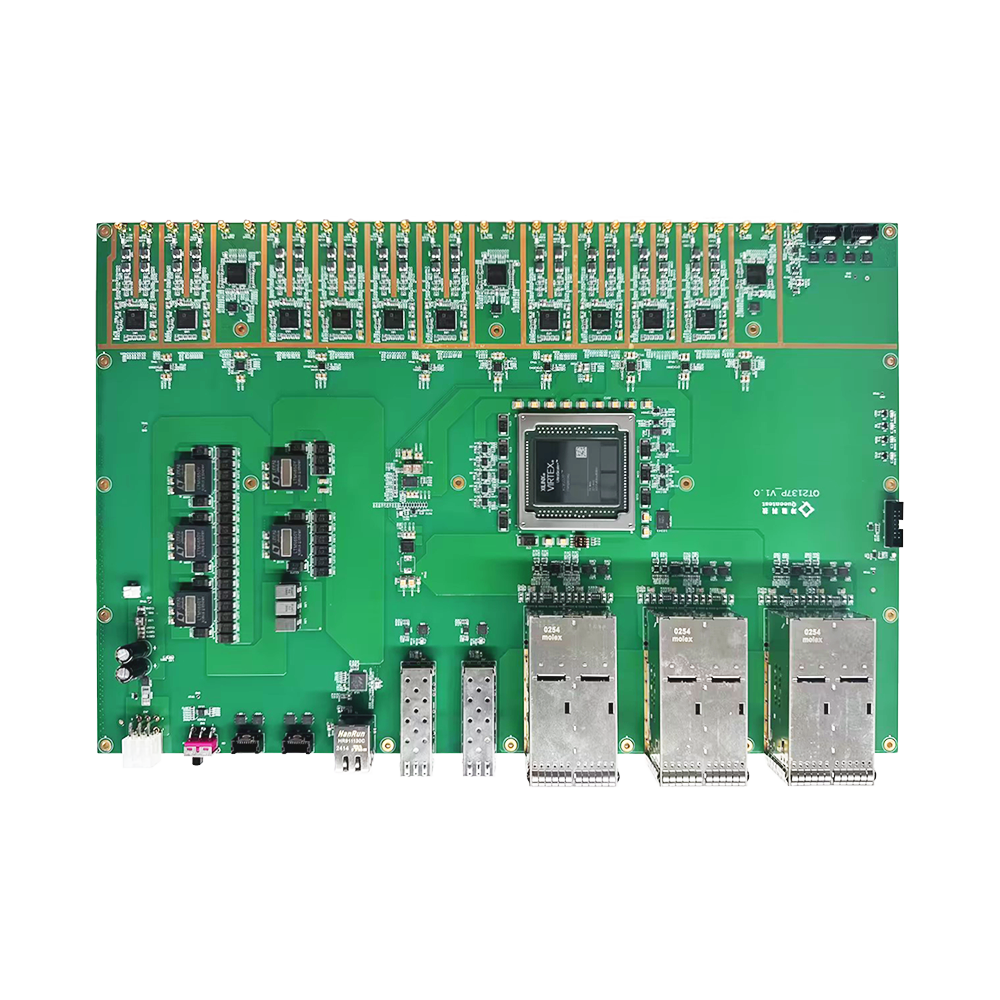

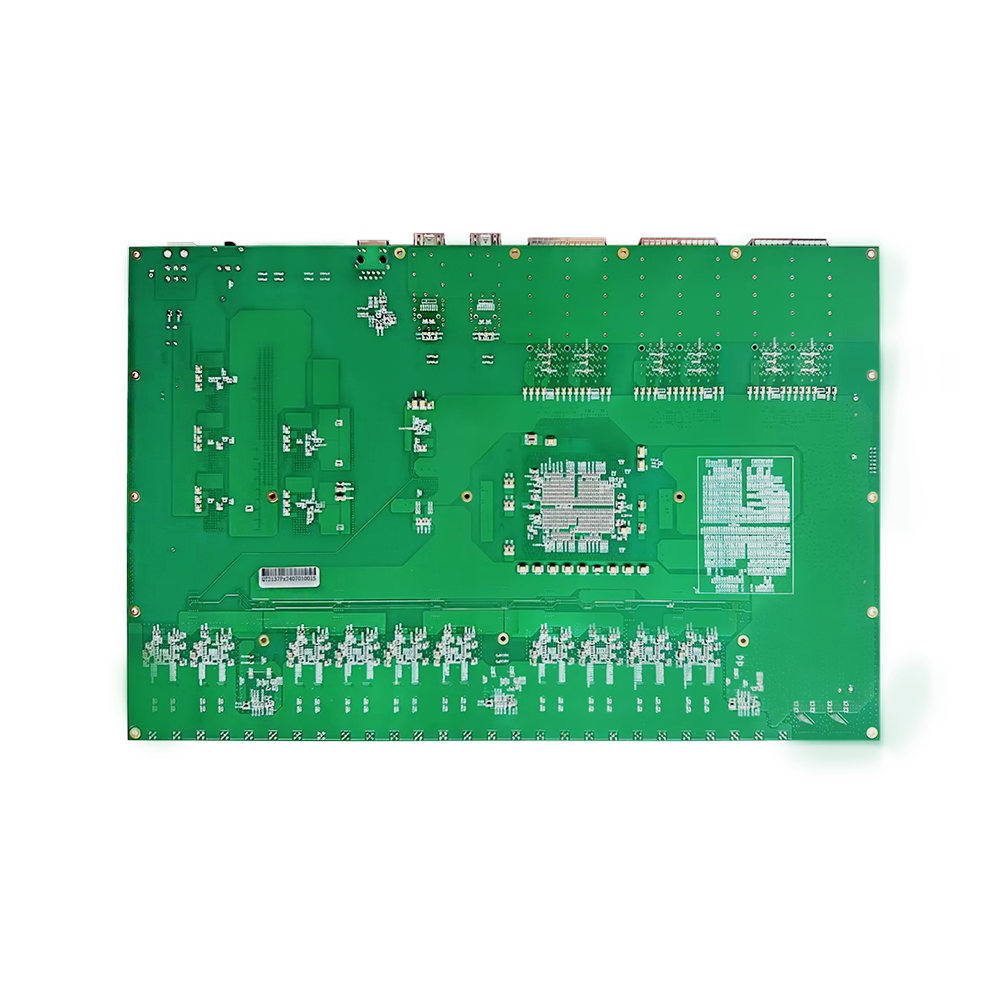

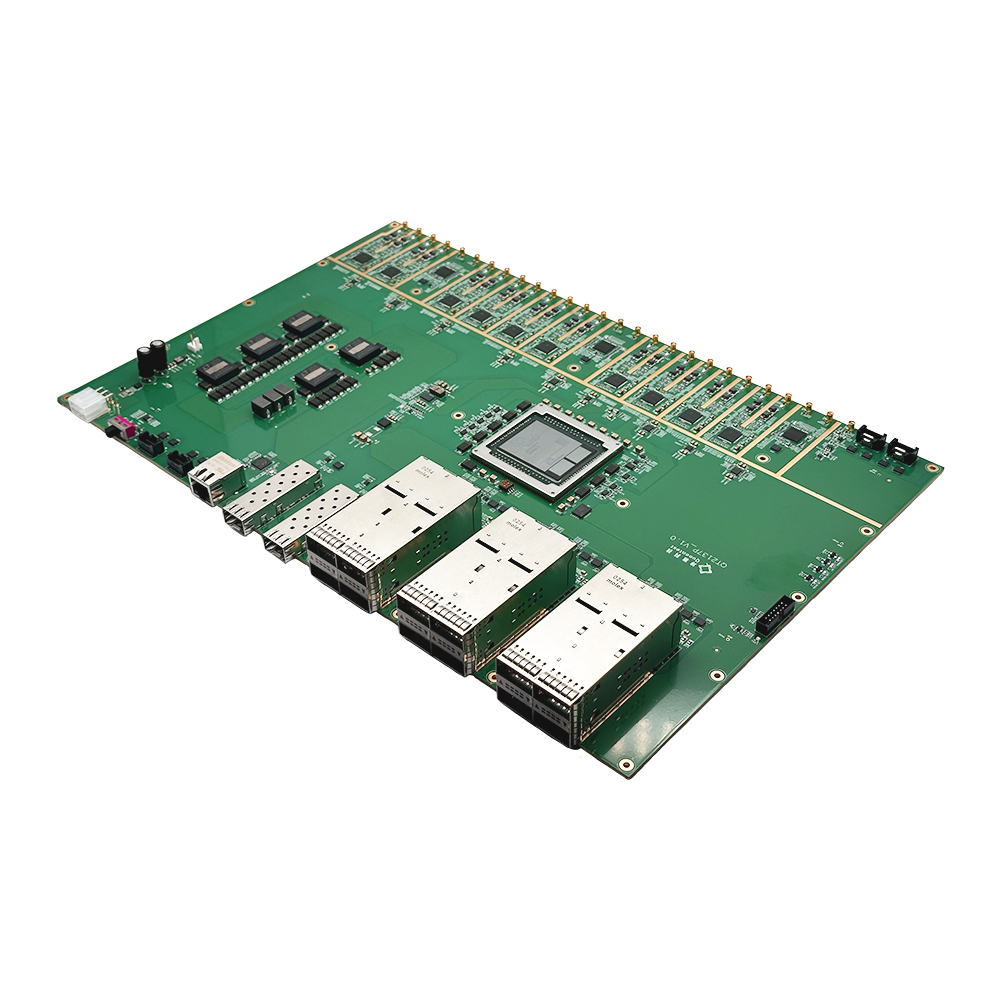

QT2137P是一款最大可提供20路ADC接收通道的高性能采集板卡。每路A/D通道支持1GS/s的采样率，分辨率为14bit，模拟输入带宽可达500MHz，交流耦合，输入阻抗50欧姆。板卡支持外部触发/同步输入和外部参考时钟，可以实现20路模拟信号同步采样。板卡选用Xilinx的Virtex UltraScale+系列中最高阶的XCVU37P-FSVH2892作为处理芯片（管脚可以兼容XCVU35P-FSVH2892，主要差别在于Logic Cell，I/O和DSP Slices等资源不同），其内置高达8GB的HBM（High Bandwidth Memory，高带宽内存），可以实现高速数据通信及高速数据处理。

QT2137P板载2个SFP+连接器和3个4通道的QSFP28连接器，能对外提供12路100G光口和2路10G光口。载板1个2mm间距2x7形式双排针JTAG口，1个标准RJ45 形式千兆网口以及4个矩形连接器，共可支持4x16路GPIO信号，具有很强的扩展性。

产品特征

●FPGA默认为XCVU37P-2FSVH2892E；

●兼容XCVU35P-FSVH2892；

●FPGA内置8G HBM（High Bandwidth Memory，高带宽内存）；

●板载1个2Gb/4bit的加载SPI Flash；

●多种形式的通讯接口，包括JTAG、千兆网口；

●4个支持16路GPIO信号的矩形接口；

●20路1GS/s采样率14bit的A/D通道；

●支持外部触发/同步输入和外部参考时钟；

●2个SFP+连接器和3个4通道的QSFP28连接器，能对外提供12路100G和2路10G光纤接口；

●独立12V ATX电源输入接口；

●板卡尺寸为380mm x 250mm（不含连接器）；

●重要性能指标。

应用

●雷达、软件无线电等

●FPGA信号处理

●实时多算法处理的在线测试验证

●测试测量快速环境搭建

●高速光纤、采集应用

软件支持

设备驱动

Windows支持Windows 10，Windows11，Windows Server 2019等主流版本。

Linux系统支持Ubuntu，CentOS，Redhat等版本，嵌入式Linux系统以及国产化系统。

采集控制软件

QT Spectrum Analyzer是一款功能强大而直观的数据采集和播放软件，用于查看、记录和处理采集的信号，不需要进行代码编程，易于设置和操作采集卡。一个易于使用的选择菜单允许完全控制硬件设置，QT Spectrum Analyzer支持文件操作、数据处理和频域图、瀑布图显示。在不需要编程的情况下，可以进行数据采集和播放的任务。

软件开发包（SDK）

QT20136提供计算机上使用的开发包，通过软件编程实现对板卡功能的控制，提供开发接口文档说明以及例程参考，能够快速的将板卡功能集成到具体应用场景系统中。

开发语言支持C/C++、C#、Python、Matlab等主流开发语言，支持Visual Studio、Visual Code 、QT Creator等多种开发环境。
