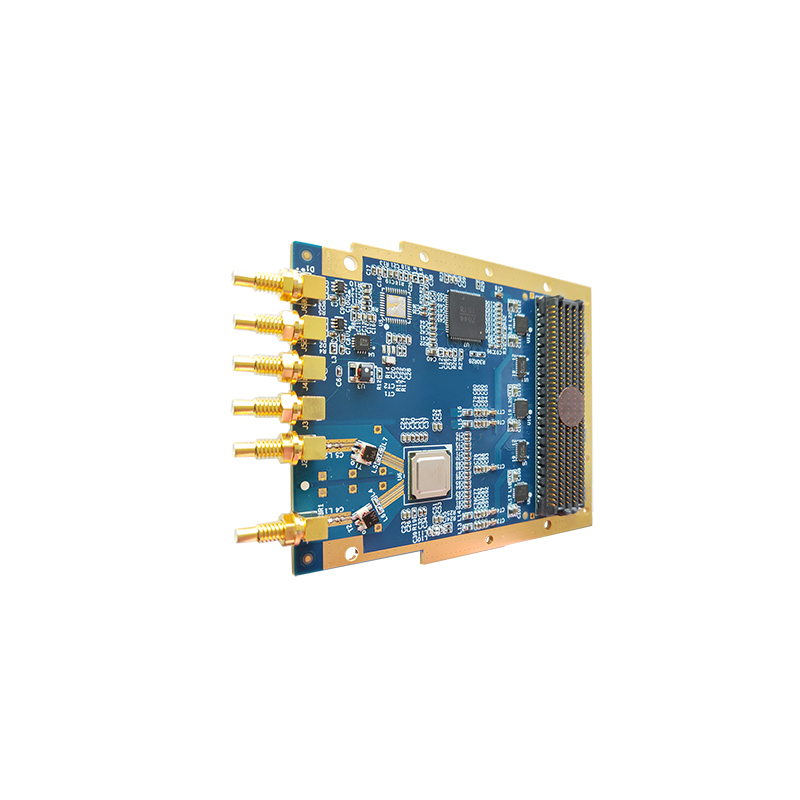

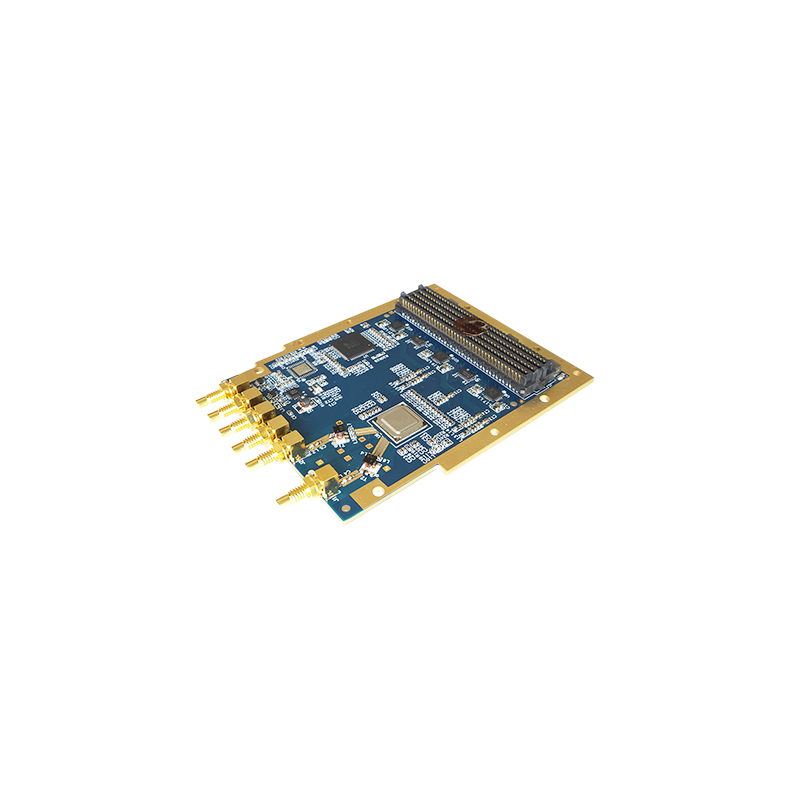

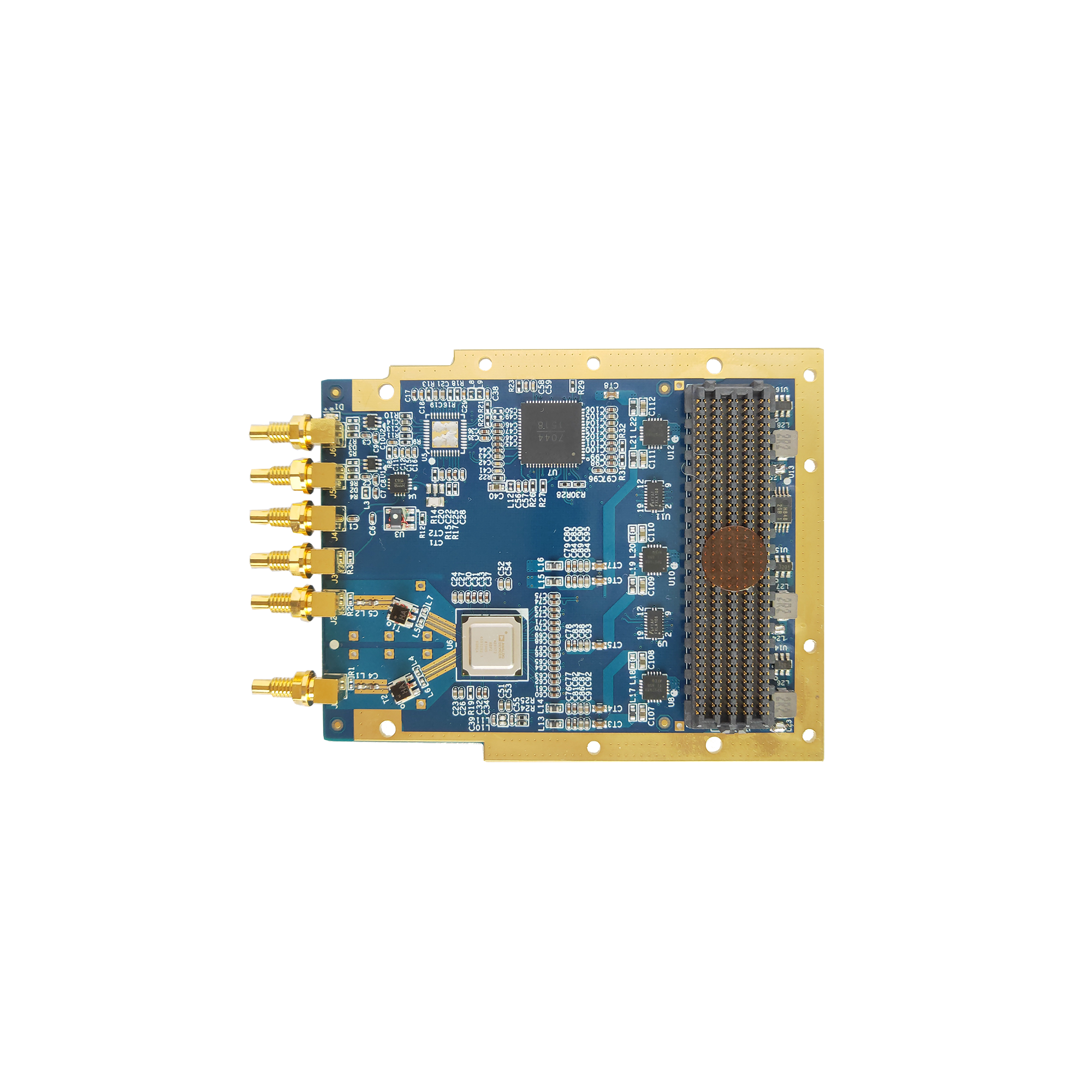

产品简介

QT7227是一款转换速率最高为12.6GSPS的DAC回放板，DAC位数16bit;板卡基于ADI的AD9172系列DAC设计;板卡支持2路可配置的触发输出/触发输入;DAC的时钟支持内部参考时钟、外部参考时钟、外部采样时钟三种方式;并可提供一个接口同时支持外部采样和外部参考时钟的版本。QT7227设计了风冷和导冷版本，能够满足用户在特殊环境下的使用需求。

QT7227板卡的电气与机械设计依据FMC标准(ANSI/VITA57.1)，通过一个高密度连接器（HPC）连接至FPGA载板（FCC）。前面板I/O装配6个SSMC同轴连接器。可适配坤驰的多种FPGA载板，如QT70xxFPGA载板、其他第三方标准载板、及Xilinx和Altera等通用载板，以进行高带宽的数据吞吐和高性能数据处理。

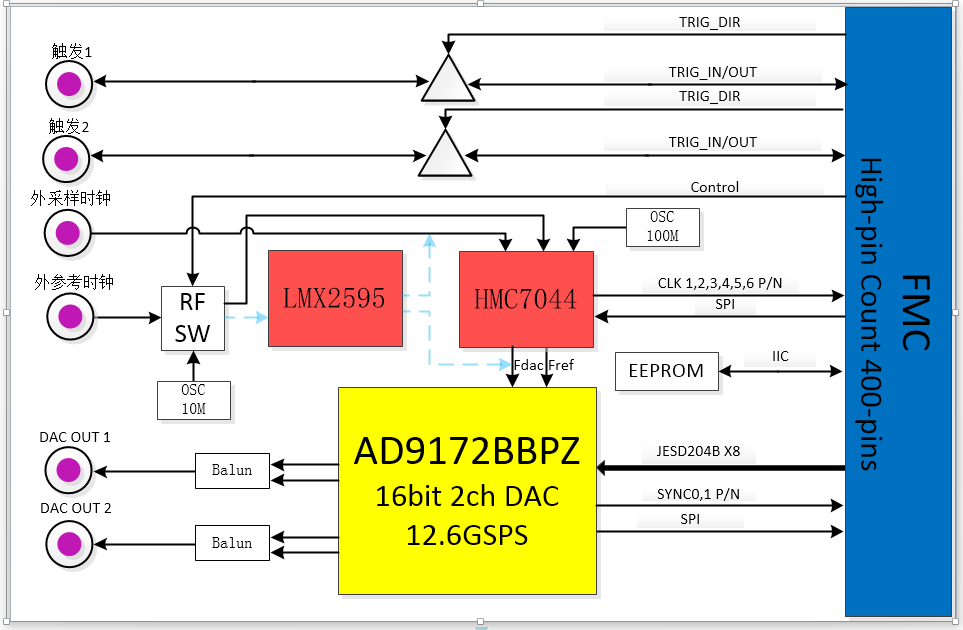

系统框图

技术规格

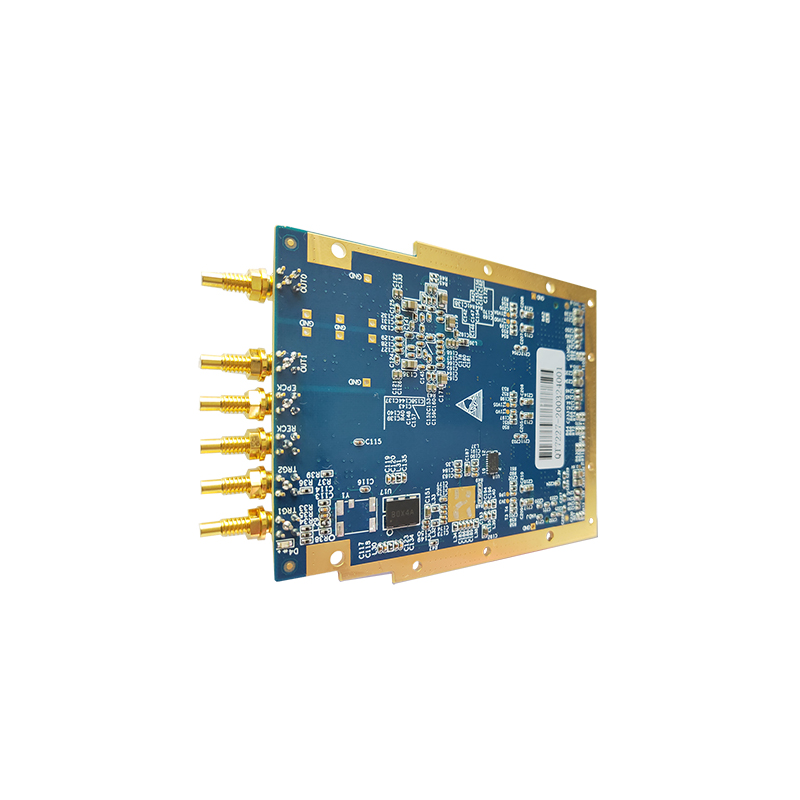

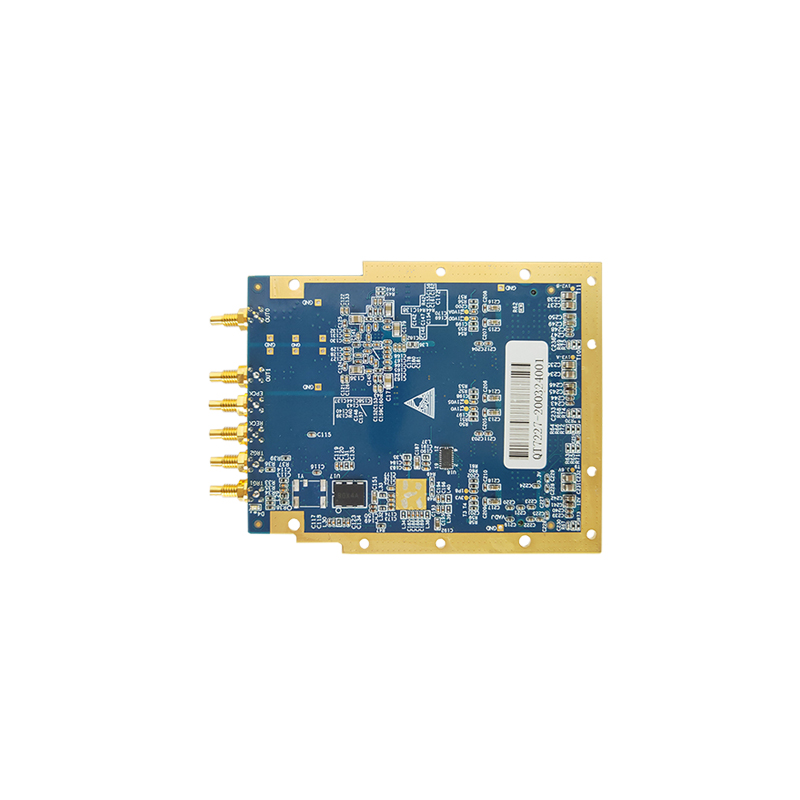

—— 6个SSMC的连接器，其中2个为模拟信号输出1(DA 0)和2(DA 1)；一个为外部采样时钟输入(CLK)；一个为外部参考时钟输入（RCK），2个为可由载板配置成输入或者输出的同步触发信号(TR1和TR2)

—— 外部CLK也可同时兼容外采样和外参考时钟（需事先提出需求）

—— 适应范围：完全符合Vita57.1规范，包括结构件，子卡尺寸，面板连接器，正反面器件的限高等，大大提供了子卡的通用性和适配性

—— 多种散热方式：风冷或导冷

—— AC耦合输入

—— 内外部时钟可灵活选择

—— HPC高引脚数连接器

—— 工作温度：商业级0℃～+70℃ ，工业级-40℃～+85℃

客户价值

—— 快速交付

—— 可维护性好

—— 易于集成

—— 高速高精度选择

应用领域

—— 软件无线电

—— 宽带MIMO应用

—— 数字波束成形

—— （雷达/声纳）电子战

—— 物理实验

—— 信号智能检测

—— 航空航天和测试仪器

其他支持

—— 提供Verilog bit文件

—— JESD204B Core
