产品简介

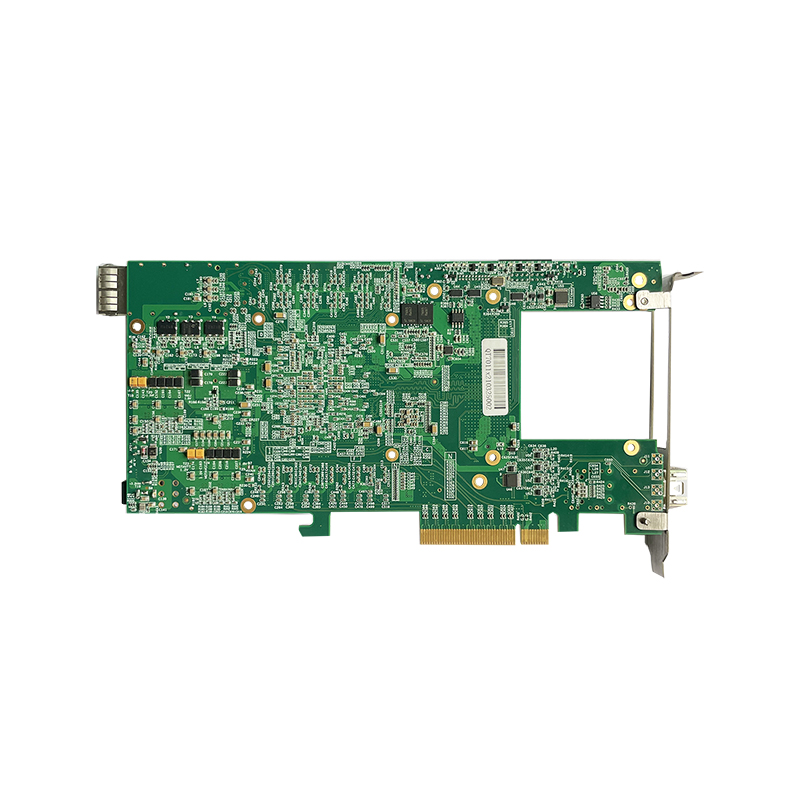

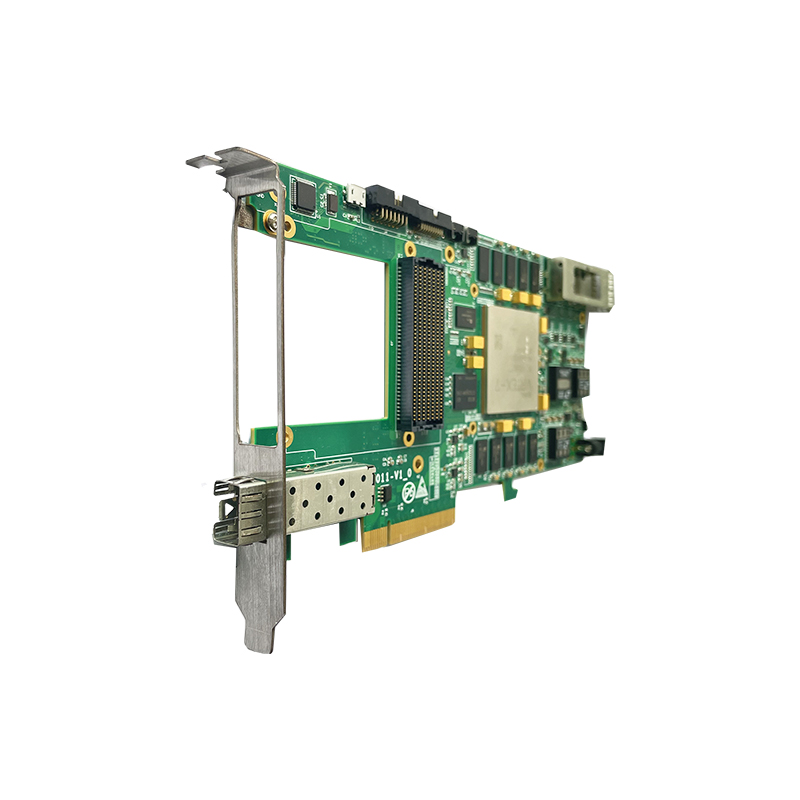

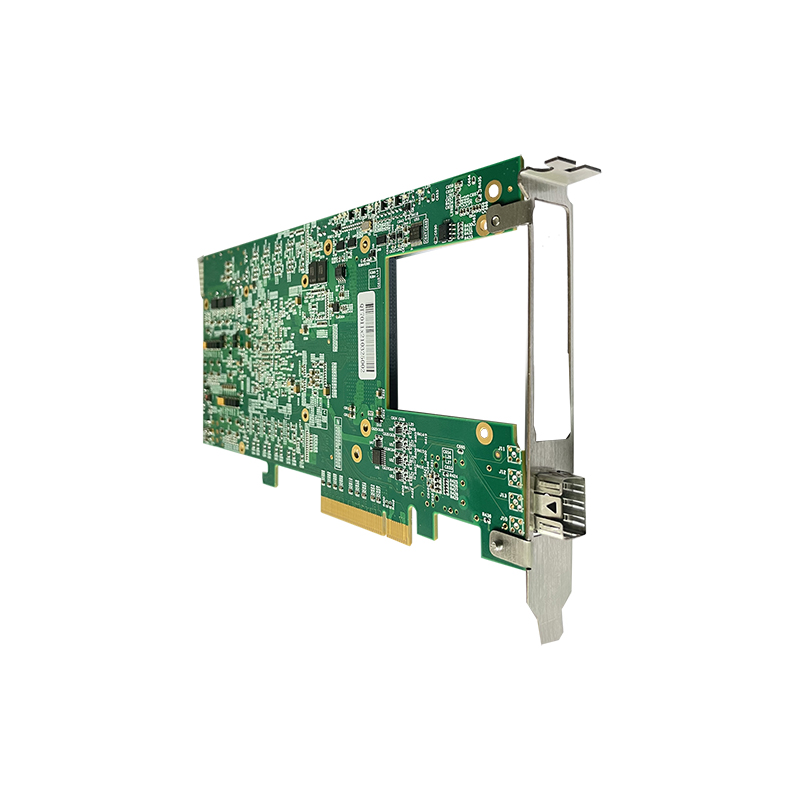

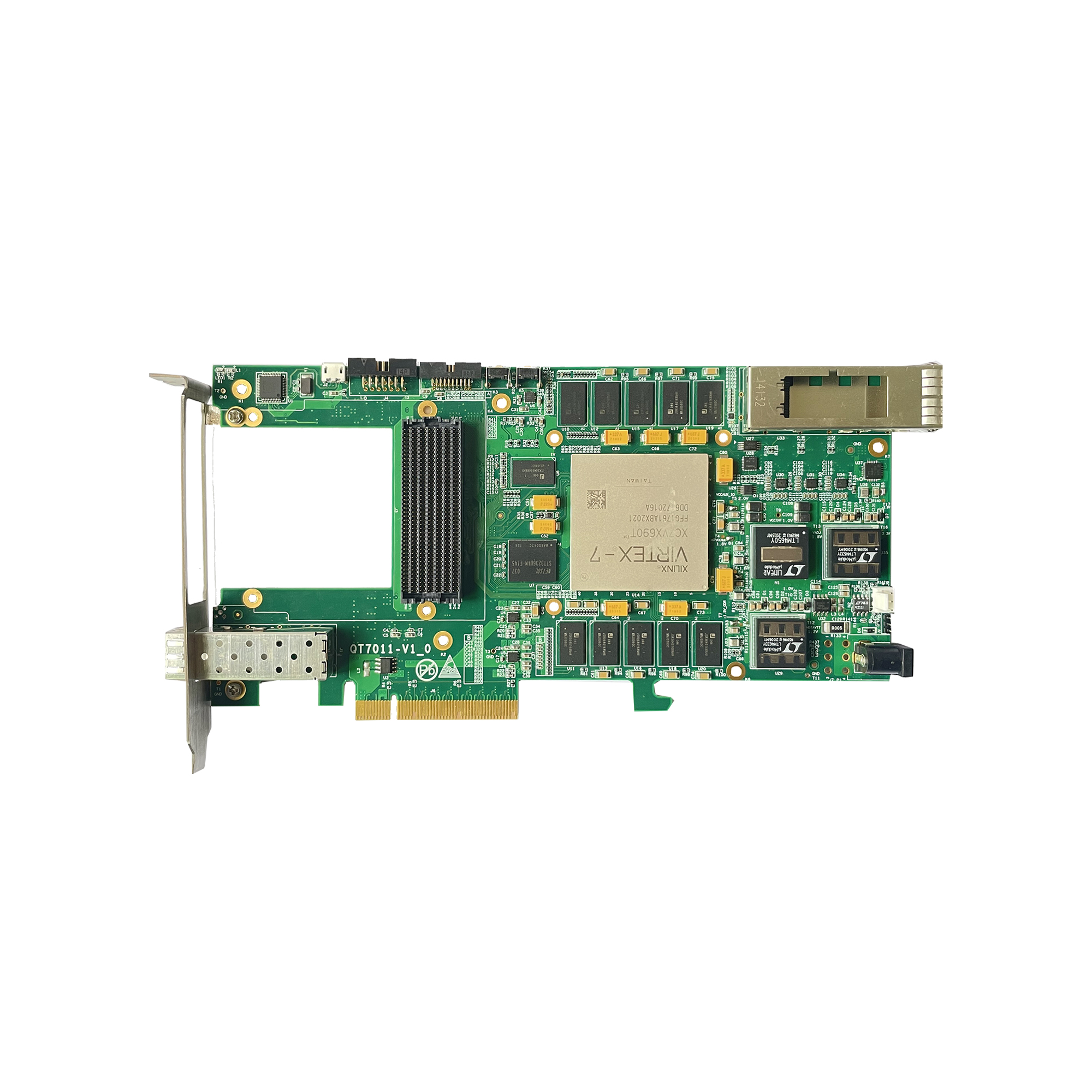

QT7011是一款PCIex8总线的FPGA处理板和FMC子卡载板。它基于Xilinx公司的Xilinx Virtex-7系列FPGA中的XC7VX690T FPGA，外挂8GByteDDR3/64bit，支持PCIe3.0x8，FMC-HPC连接器，可灵活扩展不同功能及接口的FMC子卡；同时可支持Windows，Linux上位机驱动。

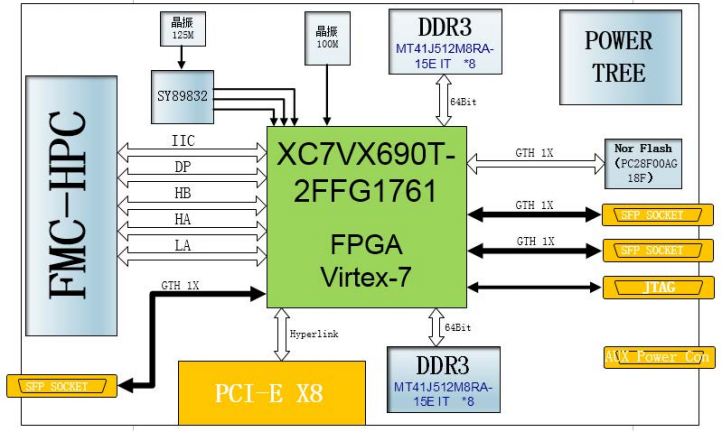

系统框图

技术规格

—— 主芯片采用Xilinx FPGA XC7VX690T-FFG1761；

—— 板上配有EEPROM存储参数配置等信息；

—— 标准PCIe接口，支持PCI-Ex8，可支持PCIe3.0协议；

—— 支持2组64bitDDR3，每组容量4GByte；

—— BPI Flash 128MB，用于程序加载；

—— 支持1个FMCHPC；

—— 面板引出1路SFP+光通道，最高设计速度10Gbps；

—— 还支持另外2路SFP+光通道；

—— 支持4个LED指示灯；

—— 所有器件支持商业级，工业级。

应用领域

—— FPGA信号处理

—— 软件无线电

—— 雷达图像处理

—— 卫星通信系统

—— 图象与视频处理

—— 基带通信接收

—— 多通道数字接收

客户价值

—— 高性价比

—— 缩短开发周期

—— 板载丰富FPGA资源

—— 易于二次开发

—— 易于搭建

其他支持

—— 支持DDR3接口，PCIe接口等IP的例程；

—— 支持Windows驱动，Linux驱动；

—— FMC可插接各种符合VITIA57规范的标准高速ADC，DAC等子卡；

—— 可提供FMC子卡演示程序。
