产品简介

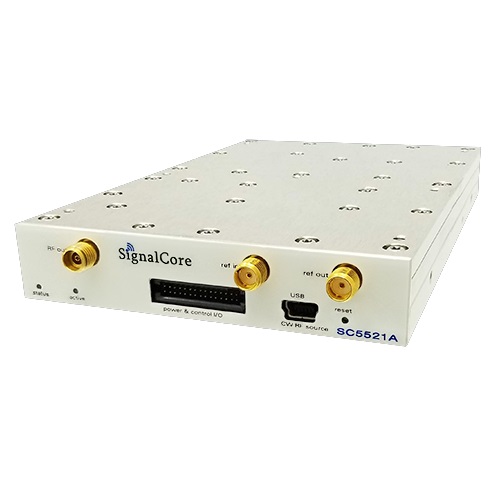

SC5520/SC5521是超高频频率合成器系列信号发生器中的一款高端产品，它的频率调谐范围为160MHz至40GHz，步进分辨率为1Hz，幅度范围典型值为-10dBm至+15dBm，相位噪声指标极为出色（在数字通信中，该器件出色的相位噪声不会降低数字数据的EVM）。该产品模块既紧凑又坚固，非常适合集成到变频器、测试设备或作为数字数据转换器的时钟源。
该经济型射频信号发生器/射频信号源/连续波信号发生器每个模块都提供了完整的使用说明、GUI、驱动程序软件和示例代码。
技术规格
|
输出频率范围
|
160MHz~40GHz
|
|
残余相位噪声
|
<-115 dBc/Hz@10kHz，18 GHz
|
|
调谐分辨率
|
1Hz
|
|
最大输出功率
|
+15dBm典型值
|
|
振幅范围
|
-10dBm至+15dBm 典型值
|
|
尺寸
|
94mmx19mmx146mm
|
|
重量
|
0.45kg
|
|
总线接口
|
USB、SPI、PXIe
|

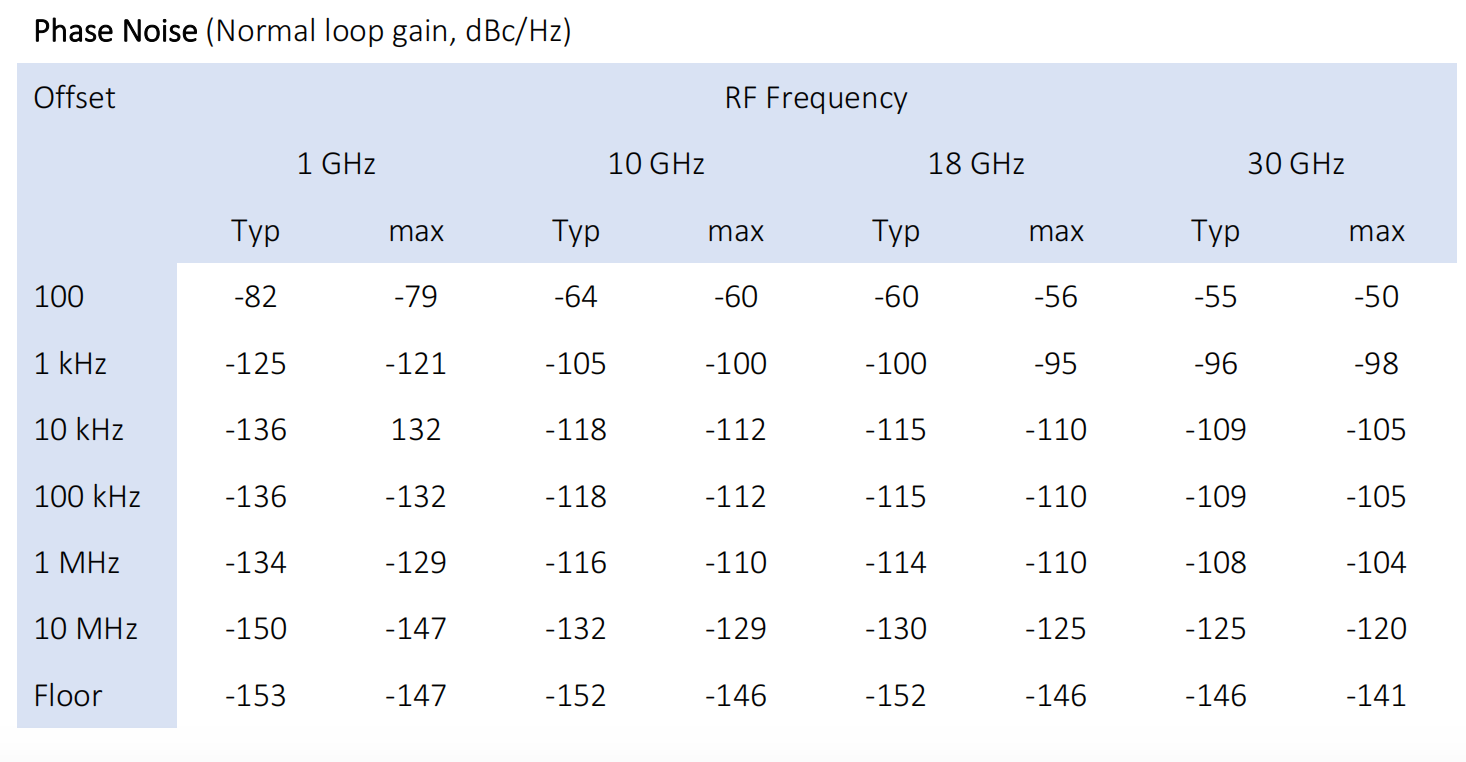

相位噪声指标
环境与物理参数
|
环境
|
|
内部设备工作温度 SC5520A
|
-10℃~+75℃
|
|
环境温度 SC5521A
|
-10℃~+55℃
|
|
环境储存温度
|
-40℃~+100℃
|
|
工作相对湿度
|
10%~90%，不凝结
|
|
储存相对湿度
|
5%~90%，不凝结
|
|
操作冲击
|
30g，半正弦波脉冲，持续时间11ms
|
|
储存冲击
|
50g，半正弦波脉冲，持续时间11ms
|
|
操作振动
|
5Hz~500Hz，0.31grms
|
|
储存振动
|
5Hz~500Hz，2.46grms
|
|
物理
|
|
SC5521A尺寸（宽*高*深，最大包络）
|
3.7’’*0.75’’*5.75’’
|
|
SC5520A尺寸（宽*高*深，最大包络）
|
单PXI槽位
|
|
重量
|
1磅
|
|
射频输出连接器
|
K型，2.92mm
|
|
引用连接器
|
SMA
|
|
PXI背板时钟连接器 SC5520A
|
MCX
|
|
射频连接器标称阻抗
|
90%
|
|
电源和数字接口连接器SC5521A
|
PXIe，USB和RS-232/SPI
|
|
通信接口输入电压SC5521A
|
10~15V DC
|
|
通信接口输入电压SC5520A
|
5V、12V
|
|
当前峰值（初始值）
|
最大2.7A @12V
|
|
当前稳定值（平均值）
|
1.85A@12V
|
|
电量消耗
|
最大24W
|

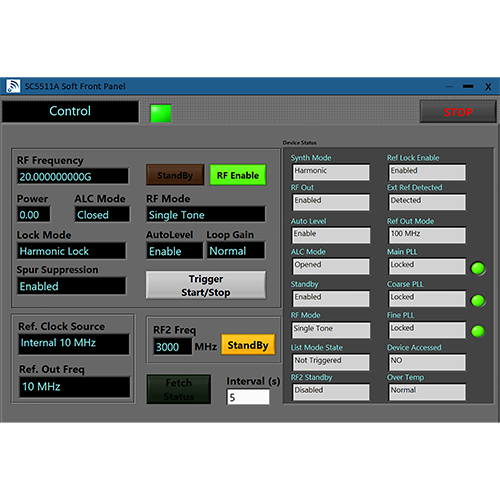

应用软件

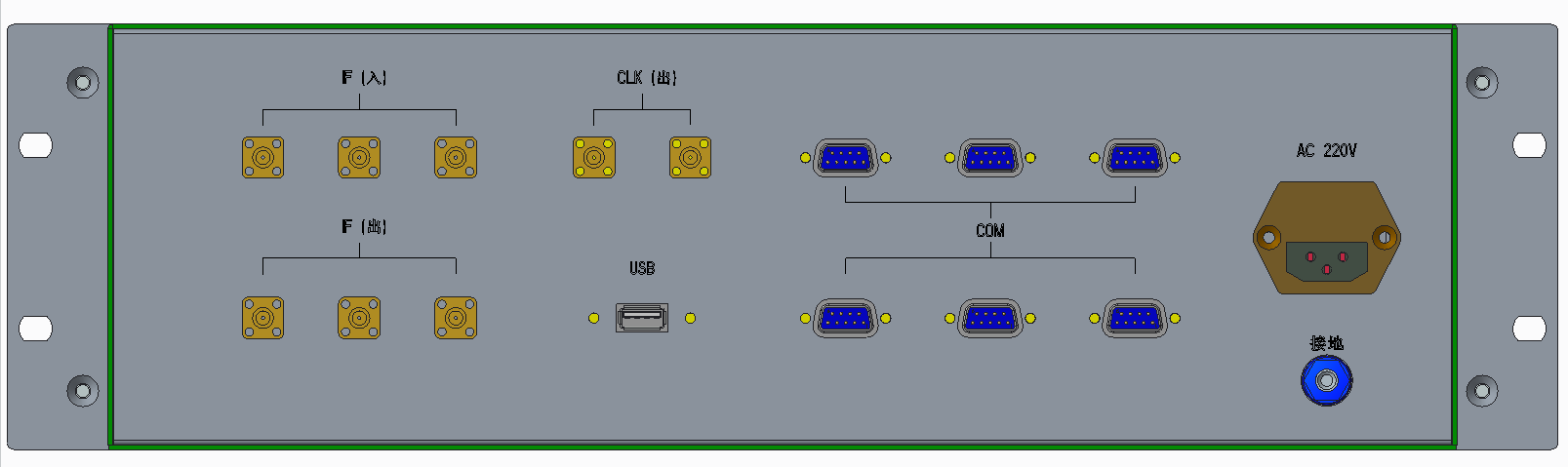

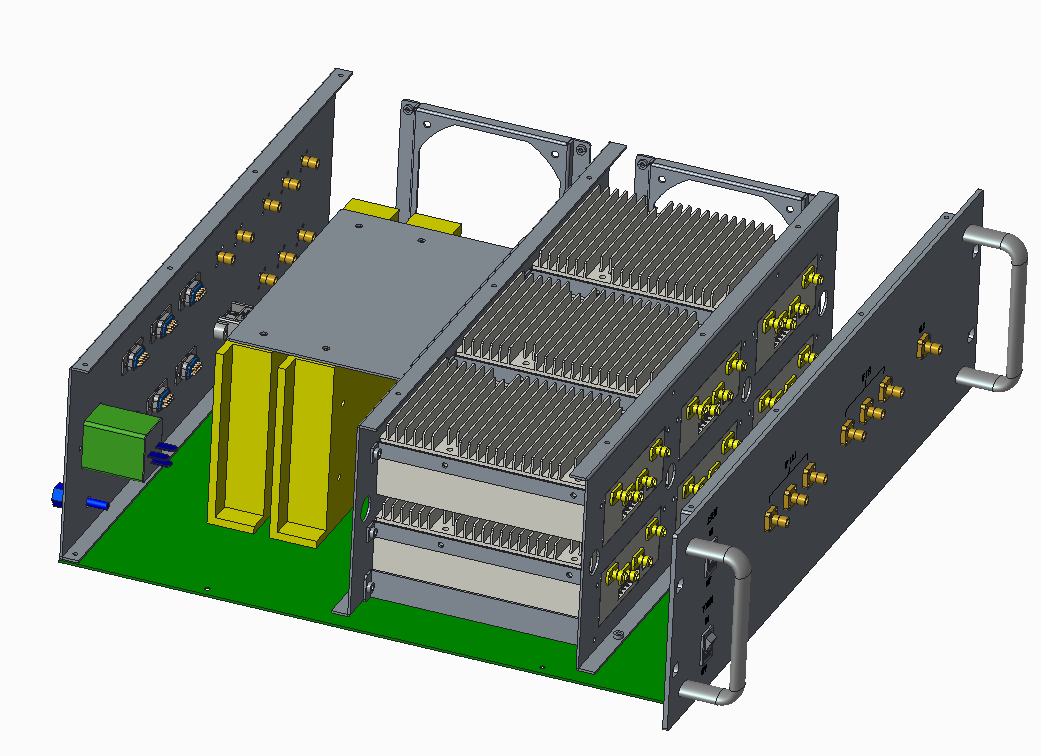

多通道版本
相关产品

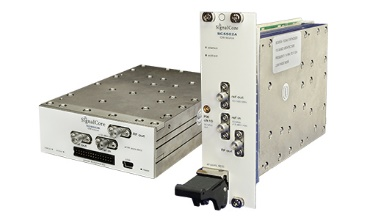

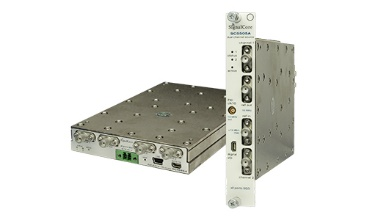

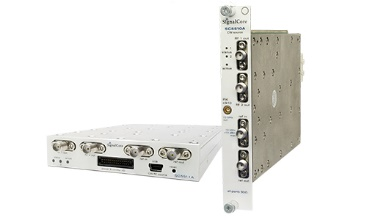

100MHZ~20GHZ信号发生器50MHZ~10GHZ信号发生器直流-6.25GHZ信号发生器
客户价值
-
——紧凑小巧
-
——低相位噪声
-
——高性价比
-
——易于集成
应用领域
-
——通信收发器
-
——汽车雷达
-
——光学器件
-
——本振源等
